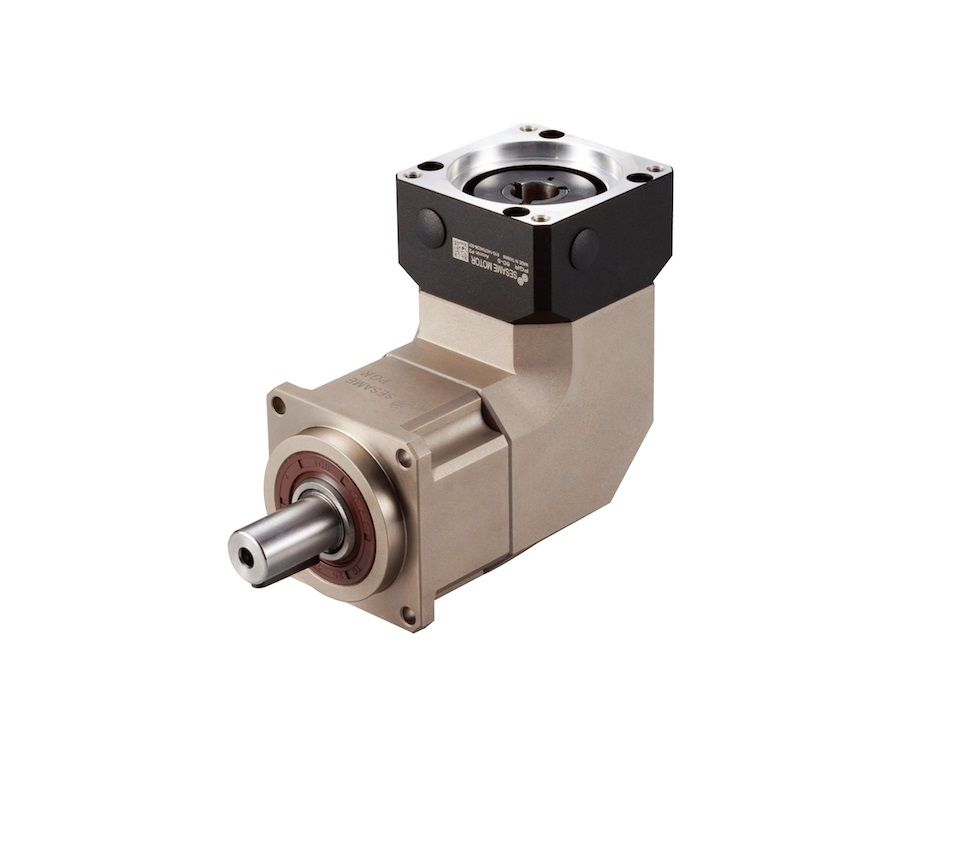

PGRH

úhlová planetová převodovka s plnou výst. hřídelí s drážkou pro pero
řada PRESICION
vůle: ≦ 2 až ≦ 9 (arcmin)
převod: 3 až 200
šikmé ozubení

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PGRH- 42	PGRH- 60	PGRH- 90	PGRH- 115	PGRH- 142	PGRH- 180	PGRH- 220
Nom. výst. mom.	Nm	1	3	19	53	145	290	520	950	1100
			4	20	55	150	300	550	1000	1700
			5	17	54	140	290	530	1050	2000
			6	15	46	135	280	490	1000	1850
			7	14	44	125	270	450	960	1750
			8	12	41	110	240	390	900	1700
			9	11	37	95	220	360	800	1500
			10	11	37	95	220	360	800	1450
			14	14	44	125	270	450	960	1750
			20	11	37	95	220	360	800	1450
		Počet stupňů	Přev. poměr	PGRH- 42	PGRH- 60(T)	PGRH- 90(T)	PGRH- 115(T)	PGRH- 142(T)	PGRH- 180T	PGRH- 220T
		2	15	19	53	145	290	520	950	2000
			20	20	55	150	300	550	1000	2000
			25	17	54	140	290	530	1050	2000
			30	17	54	140	290	530	1050	2000
			35	17	54	140	290	530	1050	2000
			40	17	54	140	290	530	1050	2000
			45	17	54	140	290	530	1050	2000
			50	17	54	140	290	530	1050	2000
			60	15	46	135	280	490	1000	2000
			70	14	44	125	270	450	960	1750
			80	12	41	110	240	390	900	1700
			90	11	37	95	220	360	800	1500
			100	11	37	95	220	360	800	1450
			120	15	46	135	280	490	1000	1850
			140	14	44	125	270	450	960	1750
			160	12	41	110	240	390	900	1550
			180	11	37	95	220	360	800	1500
			200	11	37	95	220	360	800	1450
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2	3-200	5000	5000	4000	4000	3000	3000	2000
Max. vstupní rychl.	ot/min	1,2	3-200	10000	10000	8000	8000	6000	6000	4000
Mikro vůle P0	arcmin	1 2	3-20 15-200	- -	- -	≦3 ≦5	≦2 ≦4	≦2 ≦4	≦2 ≦4	≦2 ≦4
Mikro vůle P1	arcmin	1 2	3-20 15-200	≦5 ≦7	≦5 ≦7	≦5 ≦7	≦4 ≦7	≦4 ≦7	≦4 ≦7	≦4 ≦7
Mikro vůle P2	arcmin	1 2	3-20 15-200	≦7 ≦9	≦7 ≦9	≦7 ≦9	≦6 ≦9	≦6 ≦9	≦6 ≦9	≦6 ≦9
Torzní tuhost	Nm /arcmin	1,2	3-100	2,5	6	12	23	45	75	130
Max. rad. zatížení F2rB	Nm	1,2	3-100	760	1570	2780	5340	8400	13000	31810
Max. ax. zatížení F2aB	N	1,2	3-100	410	750	1870	3310	4670	6460	18530
Pracovní teplota	°C		3-100	-10°C až +90°C
Životnost	hod		3-100	20 000 (10 000/nepretržitý provoz)
Účinnost	%	1 2	3-10 12-100	≧ 95% ≧ 92%
Hmotnost	kg	1 2	3-10 12-100	1,0 1,4	2,6 3,3/2,9	6,8 8,9/7,2	13,5 14,8	25,1 26,7	42 46	75 88
Montážní poloha	-	1,2	3-100	jakákoliv
Hlučnost	dB	1,2	3-100	62	64	66	68	70	72	74
Stupeň krytí	-	1,2	3-100	IP65
Mazivo	-	1,2	3-100	Syntetické mazivo
