Otočný stůl s integrovanou převodovkou

Rotační stoly s integrovanou převodovkou jsou dostupné v pěti velikostech od 60 do 200 mm. Velký průměr duté hřídele umožňuje průchod externích kabelů, pneumatického vedení nebo tyčí. Otočné stoly jsou ideálním řešením pro montážní polohovací stoly ale také robotické uchopovače.

vysoký moment a malá vůle díky planetovým převodům s šikmým ozubením
jednoduchá montáž díky univerzální přírubě pro motor - kombinovatelné s krokovými motory a servo motory
možnost přidat senzor pro návrat do výchozí pozice (set obsahuje fotosnímač, kabel s konektorem, držák snímače, pouzdro, montážní šroub)

Popis

Řada SHA - s křížovými válečkovými ložisky

jednostupňový nebo dvoustupňový převod s poměrem 10, 18, 30, 40 nebo 50
přesné pozicování - vůle ≤ 2 arcmin (0,033°)
krytí IP64

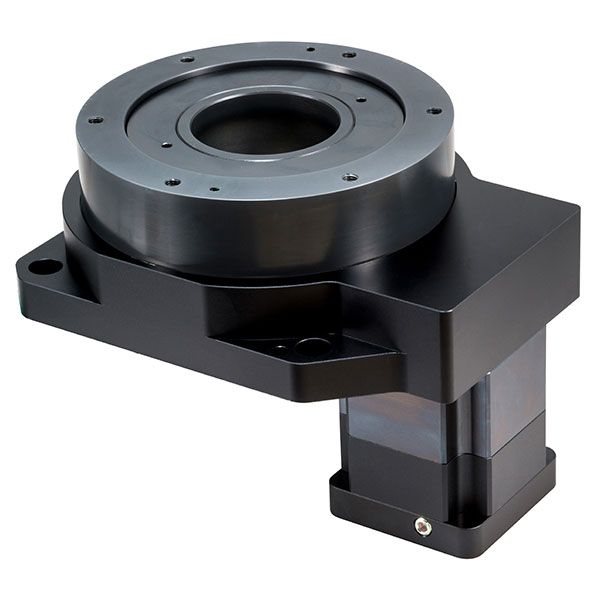

Řada SHB - s kuželíkovými ložisky

jednostupňový nebo dvoustupňový převod s poměrem 5, 8, 10, 24, 30, 32, 40 nebo 50
přesné pozicování - vůle ≤ 2 arcmin (0,033°)
cenově dostupné modely

Specifikace – parametry

Model	Velikost [mm]	Průměr duté hřídele [mm]
SHA 060	60	28

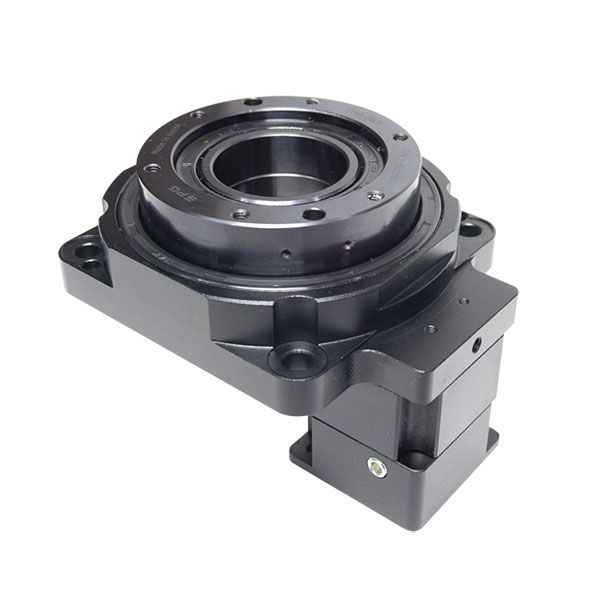

SHA 085	85	33
SHA 130	130	62
SHA 170	170	72
SHA 200	200	100
SHB 060	60	20
SHB 100	100	29
SHB 130	130	40
SHB 200	200	40
SHB 270	200	57

Ke stažení

Katalog ke stažení

Hollow Rotary Table_Kr_En.pdf
