ARC, HRC, ERC
- Standardní čtyřřadé kuličkové lineární vedení
- Vybrané typy skladem, rychlé dodání
- Pět tříd přesnosti, čtyři třídy předpětí
- Rychlost až 10 m/s, zrychlení až 500 m/s2
- Stejná maximální únosnost ve všech směrech
- Kolejnice se závity pro uchycení zeshora i zespoda
- CENY: lineární vedení nabízíme za výhodné ceny, pošlete nám poptávku na info@mbmtechnik.cz a my Vám rádi připravíme cenovou kalkulaci na míru
- Kompletní PDF katalog zde
Specifikace – parametry
Hlavní charakteristiky lineárního vedení: |
|||

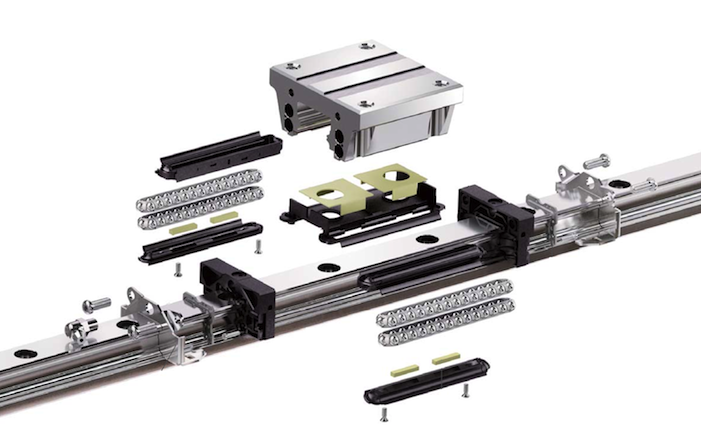

Lineární vedení ARC/HRC/ERC značky CPC obsahuje čtyři řady kuličkových drah seřazených do O-geometrie s úhlem kontaktu 45° mezi kulačkami a kolejnicí. Toto řešení zajišťuje vysokou odolnost vůči momentovému a torznímu namáhání. Oproti lineárnímu vedení s X-geometrií je možné použít kuličky o větším průměru a dosáhnout tak větší nostnosti, tuhosti a schopnosti odolat větším momentům. |
Vnitřní mazací systém
Konstrukční řešení mazacích polštářků z polyuretanové pěny neprodlužuje délku kuličkových drah a umožňuje kontakt se všemi kuličkami. Mazací olej lze doplňovat pomocí mazací kanálků, přičemž pěnové polštářky dlouhodobě uchovají olej pro zajištění efektivního mazání. Efektivní dávkování oleje přispívá k ochraně životního prostředí a snižuje servisní náklady. Systém mazání spolehlivě funguje i při krátkých posuvech.
Ochrana proti nečistotám
Standardní těsnění - verze S - zajišťuje lepší ochranu proti nečistotám a lépe zadržuje mazivo. Tento typ těsnění je vhodný pro aplikace, bude vystaveno dlouhdobému působení nečistot. Těsnění verze B - jedná se o těsnění se sníženým třením. Tento typ těsnění je vhodný do prostředním s menším množstvím nečistot a umožňuje pohyb s nižšími ztrátami. |

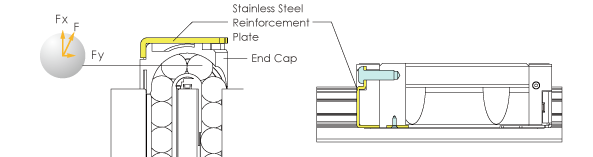

Zesílení vozíků nerezovým pláty
Firma CPC je má patentované řešení na zesílení vozíků pomocí nerezových plátů. Vozík je na obou stranách zesílen nerezovým pláty přichyceným přímo na kostru vozíku zesilují jeho celkovou konstrukci. To umožnuje dosahovat rychlost až 10 m/s a zrychlení až 500 m/s2.
