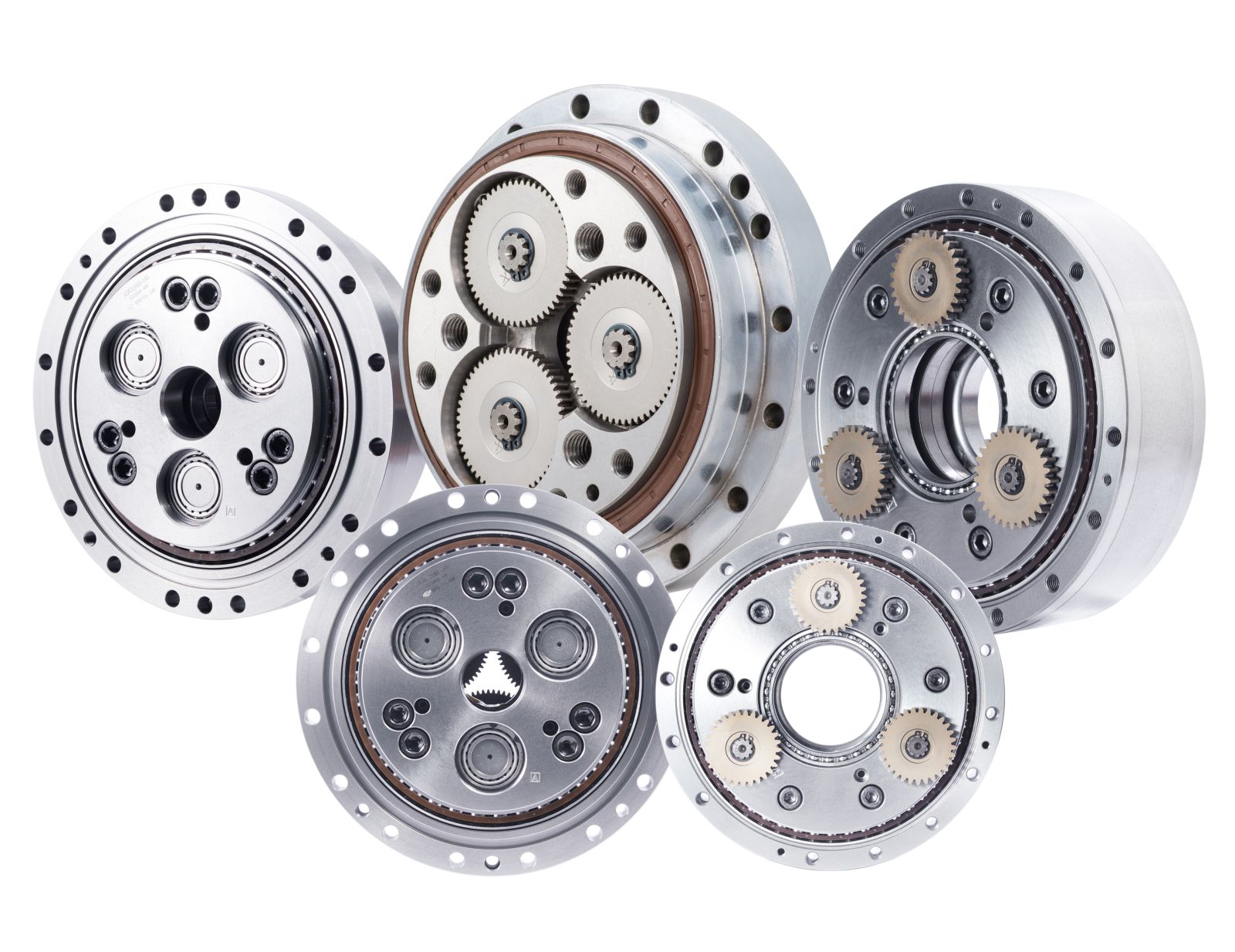

Cykloidní - bezvůlové převodovky
Cykloidní převodovky umožňují dosáhnout vysokého momentu při nízkých rychlostech otáčení, navíc jsou díky své konstrukci odolné vůči krátkodobému přetížení. Jsou dostupné v různých velikostech a konfiguracích, což umožňuje výběr převodovky vhodné pro konkrétní aplikaci.
- Převodový poměr 27 až 210
- Vysoký krouticí moment 33 až 6 860 Nm
- Nízká vůle v ozubení - do 1 arcmin
- Tichý provoz
- Provedení s dutou hřídelí k dispozici
Parametry
Ke stažení
Mám dotaz
Specifikace – parametry
| Typ | Jmenovitý výstupní moment | Torzní tuhost | Vůle max. | Maximální výstupní otáčky | Hmotnost |
|---|---|---|---|---|---|
| Nm | Nm/min | arcmin | rpm | kg | |
| SR6E | 58 | 20 | 1,5 | 100 | 5,8 |
| SR20E | 167 | 49 | 1 | 75 | 4,4 |
| SR40E | 412 | 108 | 1 | 70 | 9,5 |
| SR80E | 784 | 196 | 1 | 70 | 12,7 |
| SR110E | 1078 | 294 | 1 | 50 | 18 |
| SR160E | 1568 | 392 | 1 | 45 | 28 |
| SR320E | 3316 | 981 | 1 | 35 | 47 |
| SR450E | 4410 | 1177 | 1 | 25 | 69 |
| SR550E | 5390 | 1569 | 1 | 20 | 71 |
| SR10C | 98 | 47 | 1 | 80 | 4,6 |
| SR27C | 265 | 147 | 1 | 60 | 8,5 |
| SR50C | 490 | 255 | 1 | 50 | 15 |
| SR100C | 980 | 510 | 1 | 40 | 19,5 |
| SR200C | 1961 | 981 | 1 | 30 | 57 |
| SR320C | 3136 | 1961 | 1 | 25 | 80 |
| SR500C | 4900 | 3432 | 1 | 20 | 160 |
| SR15F | 137 | 39 | 1 | 60 | 3,5 |
| SR30F | 333 | 98 | 1 | 50 | 6,5 |
| SR60F | 637 | 196 | 1 | 40 | 10 |
| SR160F | 1569 | 392 | 1 | 45 | 20 |
| SR320F | 3138 | 981 | 1 | 35 | 36,5 |
| SR450F | 4413 | 1177 | 1 | 25 | 50 |
| SR550F | 5394 | 1569 | 1 | 20 | 71 |
| SR25A | 245 | 20 | 1 | 110 | 3,8 |
| SR42A | 412 | 49 | 1 | 100 | 6,3 |
| SR60A | 588 | 108 | 1 | 94 | 8,9 |
| SR80A | 784 | 196 | 1 | 88 | 9,3 |
| SR100A | 980 | 294 | 1 | 83 | 13 |
| SR125A | 1225 | 392 | 1 | 79 | 13,9 |
| SR160A | 1568 | 981 | 1 | 48 | 22,1 |
| SR500A | 4900 | 1177 | 1 | 25 | 61,1 |
| SR700A | 6860 | 1569 | 1 | 19 | 106 |
K cykloidním převodovkám můžeme dodat také výrobcem doporučené mazivo, které je potřeba doplnit před montáží převodovky.
