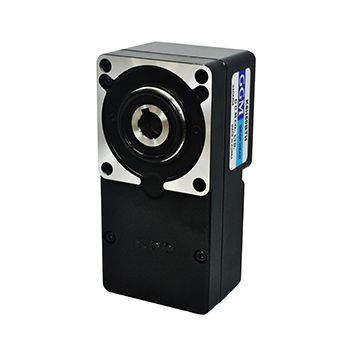

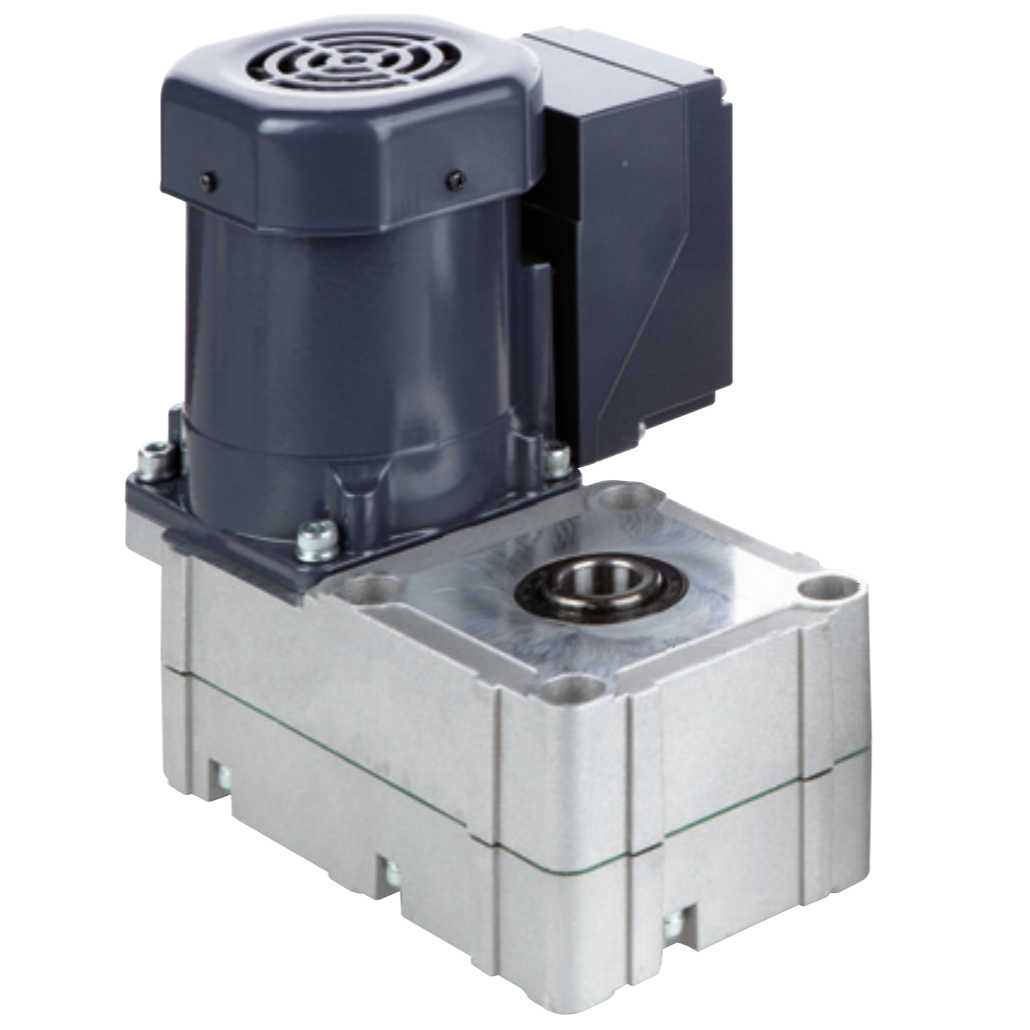

Ploché převodovky

  • Ploché převodovky jsou kombinovatelné s AC a DC motory řady FA/FB o výkonu 25 W - 180 W
  • Výhradně kuličková ložiska
  • Převodový poměr od 1:43 do 1:905

Specifikace – parametry

Převodové motory řady FA:

Výkon Převodový
poměr [i]
Převodové
stupně
Bez zátěže Jmenovitá zátěž Max. přípustný
krouticí moment [Nm]
Startovací moment [Nm] Krouticí moment
při zastavení [Nm]
Otáčky [ot./min] Proud [A] Jm. otáčky [ot./min] Jm. proud [A] Jm. moment [Nm]
25W 43 3 34.3 0.12 30.2 0.27 8.2 50 4.7 10.1
61 3 24.1 0.12 21.2 0.27 11.6 6.7 14.3
86 3 17.1 0.12 15.0 0.27 16.4 9.4 20.2
107 3 13.8 0.12 12.2 0.27 20.3 11.7 24.9
132 3 11.2 0.12 9.8 0.27 25.0 14.4 30.8
179 3 8.2 0.12 7.2 0.27 34.0 19.6 41.9
217 4 6.8 0.12 6.0 0.27 37.0 21.4 45.6
*295 4 5.0 0.12 4.4 0.27 50.3 29.0 61.9
*324 4 4.6 0.12 4.0 0.27 55.3 31.9 68.1
*368 4 4.0 0.12 3.5 0.27 62.8 36.2 77.2
*432 4 3.4 0.12 3.0 0.27 73.8 42.6 90.8
*520 4 2.8 0.12 2.5 0.27 88.7 51.2 109.1
*661 4 2.3 0.12 2.0 0.27 111.1 64.1 136.7
*905 4 1.6 0.12 1.4 0.27 154.4 89.1 190.1
40W 43 3 34.3 0.15 30.2 0.32 9.7 50 6.0 12.9
61 3 24.1 0.15 21.2 0.32 13.9 8.5 18.4
86 3 17.1 0.15 15.0 0.32 19.5 12.0 25.8
107 3 13.8 0.15 12.2 0.32 24.2 14.8 32.0
132 3 11.2 0.15 9.8 0.32 29.9 18.3 39.5
179 3 8.2 0.15 7.2 0.32 40.5 24.8 53.6
217 4 6.8 0.15 6.0 0.32 44.1 27.1 58.4
*295 4 5.0 0.15 4.4 0.32 60.0 36.7 79.3
*324 4 4.6 0.15 4.0 0.32 66.0 40.4 87.2
*368 4 4.0 0.15 3.5 0.32 74.8 45.9 99.0
*432 4 3.4 0.15 3.0 0.32 87.9 53.9 116.3
60W 43 3 34.3 0.23 30.2 0.48 15.4 50 10.7 20.7
61 3 24.1 0.23 21.2 0.48 21.9 15.2 29.5
86 3 17.1 0.23 15.0 0.48 30.9 21.4 41.6
107 3 13.8 0.23 12.2 0.48 38.2 26.5 51.4
132 3 11.2 0.23 9.8 0.48 47.2 32.7 63.6
*179 3 8.2 0.23 7.2 0.48 64.1 44.5 86.3
*217 4 6.8 0.23 6.0 0.48 69.8 48.4 94.0
*295 4 5.0 0.23 4.4 0.48 94.8 65.8 127.7
90W 43 3 34.3 0.3 30.2 0.7 23.3 50 16.7 30.8
61 3 24.1 0.3 21.2 0.7 33.1 23.7 43.9
86 3 17.3 0.3 15.0 0.7 46.6 33.4 61.7
*107 3 13.8 0.3 12.2 0.7 57.7 41.3 76.4
*132 3 11.2 0.3 9.8 0.7 71.3 51.0 94.4
*179 3 8.2 0.3 7.2 0.7 96.8 69.3 128.2


Převodové motory řady FB:

Výkon Převodový
poměr [i]
Převodové
stupně
Bez zátěže Jmenovitá zátěž Max. přípustný
krouticí moment [Nm]
Startovací moment [Nm] Krouticí moment
při zastavení [Nm]
Otáčky [ot./min] Proud [A] Jm. otáčky [ot./min] Jm. proud [A] Jm. moment [Nm]
25 21 3 70.5 0.12 61.9 0.27 4 100 23 4.9
39 3 37.9 0.12 33.3 0.27 7.4 43 9.1
49 3 30.2 0.12 26.5 0.27 9.3 5.4 11.4
58 3 25.5 0.12 22.4 0.27 11 6.3 13.5
62 3 23.9 0.12 21 0.27 11.8 6.8 14.5
74 3 20 0.12 17.6 0.27 14 8.1 17.3
78 3 19 0.12 16.7 0.27 14.8 8.5 18.2
82 3 18 0.12 15.9 0.27 15.5 9 19.1
93 3 15.9 0.12 14 0.27 17.6 102 21.7
105 3 14.1 0.12 12.4 0.27 19.9 11.5 245
118 3 12.5 0.12 11 0.27 224 12.9 27.5
131 3 11.3 0.12 9.9 0.27 24.8 14.3 306
143 3 10.3 0.12 9.1 0.27 27.1 15.6 33.4
167 3 8.9 0.12 7.8 0.27 31.7 18.3 39
216 3 6.9 0.12 6 0.27 40.9 23.6 50.4
240 3 6.2 0.12 5.4 0.27 45.5 26.2 56
306 3 4.8 0.12 4.2 0.27 58 33.5 71.4
40 21 3 70.5 0.15 61.9 0.32 4.7 100 29 63
39 3 37.9 0.15 33.3 0.32 8.8 54 11.7
49 3 30.2 0.15 26.5 0.32 11.1 68 14.6
5.8 3 25.5 0.15 224 0.32 13.1 8 17.3
62 3 23.9 0.15 21 0.32 14 86 18.5
74 3 20 0.15 17.6 0.32 16.7 10.2 22.1
78 3 19 0.15 16.7 0.32 17.6 10.8 23.3
82 3 18 0.15 15.9 0.32 18.5 11.4 24.5
93 3 15.9 0.15 14 0.32 21 12.9 27.8
105 3 14.1 0.15 12.4 0.32 23.7 14.5 31.4
118 3 12.5 0.15 11 0.32 26.7 163 35.3
131 3 11.3 0.15 9.9 0.32 29.6 18.1 39.2
143 3 10.3 0.15 9.1 0.32 32.3 19.8 427
167 3 8.9 0.15 7.8 0.32 37.7 23.1 49.9
216 3 6.9 0.15 6 0.32 48.8 29.9 64.6
240 3 6.2 0.15 5.4 0.32 54.2 33.2 71.7
306 3 4.8 0.15 4.2 0.32 69.2 424 91.5
60 21 3 70.5 0.23 61.9 0.48 7.5 100 5.2 10.1
39 3 37.9 0.23 33.3 0.48 13.9 9.7 18.8
49 3 30.2 0.23 26.5 0.48 17.5 12.1 23.6
58 3 25.5 0.23 224 0.48 20.7 14.4 27.9
62 3 23.9 0.23 21 0.48 221 15.4 29.8
74 3 20 0.23 17.6 0.48 26.4 18.3 35.6
78 3 19 0.23 16.7 0.48 27.9 19.3 37.5
82 3 18 0.23 15.9 0.48 29.3 20.3 39.5
93 3 15.9 0.23 14 0.48 33.2 23.1 44.7
105 3   0.23 12.4 0.48 37.5 26 50.5
118 3 12.5 0.23 11 0.48 42.2 29.2 56.8
131 3 11.3 0.23 9.9 0.48 46.8 32.5 63
143 3 10.3 0.23 9.1 0.48 51.1 354 68.8
167 3   0.23 7.8 0.48 59.7 41.4 80.4
216 3 6.9 0.23 6 0.48 77.2 53.5 103.9
240 3 6.2 0.23 5.4 0.48 85.7 59.5 115.5
*306 3 48 0.23 42 0.48 109.3 75.8 147.2
90 21 3 70.5 0.3 61.9 0.7 11.3 100 8.1 15
39 3 37.9 0.3 33.3 0.7 21 15.1 27.9
49 3 30.2 0.3 26.5 0.7 26.4 18.9 35
58 3 25.5 0.3 22.4 0.7 31.3 224 414
62 3 23.9 0.3 21 0.7 33.4 24 443
74 3 20 0.3 17.6 0.7 39.9 28.6 52.9
78 3 19 0.3 16.7 0.7 42.1 30.1 55.7
82 3 18 0.3 15.9 0.7 44.2 31.7 58.6
93 3 15.9 0.3 14 0.7 50.2 359 664
105 3 14.1 0.3 12.4 0.7 56.6 40.6 75
118 3 12.5 0.3 11 0.7 63.7 45.6 843
131 3 11.3 0.3 9.9 0.7 70.7 50.6 93.6
143 3 10.3 0.3 9.1 0.7 77.1 55.3 102.2
167 3 8.9 0.3 7.8 0.7 90.1 64.5 119.3
*216 3 6.9 0.3 6 0.7 116.5 83.5 154.3
*240 3 6.2 0.3 5.4 0.7 129.5 92.7 171.5
*306 3 48 0.3 4.2 0.7 165.1 118.2 218.6
180 21 3 70.5 0.75 61.9 1.29 19.7 100 13.8 30.6
39 3 37.9 0.75 33.3 1.29 36.7 25.6 56.9
49 3 30.2 0.75 26.5 1.29 46.1 321 71.4
5.8 3 25.5 0.75 224 1.29 54.5 38.1 846
62 3 23.9 0.75 21 1.29 58.3 40.7 90.4
74 3 20 0.75 17.6 1.29 69.6 48.6 107.9
78 3 19 0.75 16.7 1.29 73.4 51.2 113.7
82 3 18 0.75 15.9 1.29 77.1 538 119.6
93 3 15.9 0.75 14 1.29 87.5 61 135.6
105 3 14.1 0.75 124 1.29 98.7 68.9 153.1
*118 3 12.5 0.75 11 1.29 111 77.4 172
*131 3 11.3 0.75 9.9 1.29 123.2 85.9 191
*143 3 10.3 0.75 9.1 1.29 134.5 93.8 208.5
*167 3 8.9 0.75 7.8 1.29 157 109.6 243.5
*216 3 6.9 0.75 6 1.29 203.1 1417 314.9
*240 3 6.2 0.75 5.4 1.29 225.7 157.5 349.9
*306 3 48 0.75 4.2 1.29 287.8 200.8 446.1
