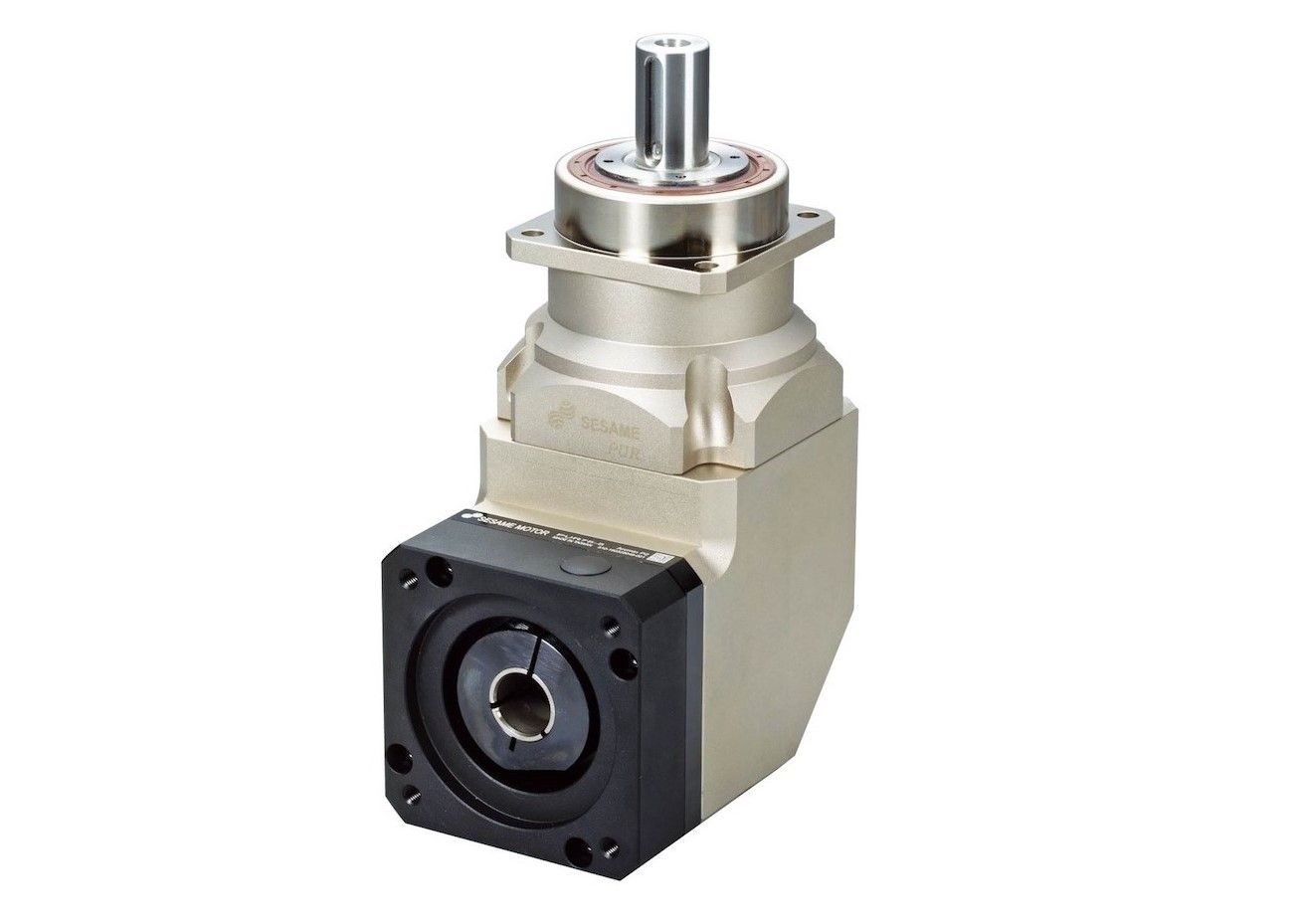

PUR

úhlová planetová převodovka s plnou výst. hřídelí s drážkou pro pero
řada PREMIUM
vůle: ≦ 2 až ≦ 9 (arcmin)
převod: 3 až 200
šikmé ozubení

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PUR- 60	PUR- 75	PUR- 100	PUR- 140	PUR- 180	PUR- 220
Nom. výst. mom.	Nm	1	3	53	145	290	520	580	1100
			4	55	150	300	550	1100	1700
			5	54	140	290	530	1200	2000
			6	46	135	280	490	1100	1850
			7	44	125	270	450	1100	1750
			8	41	110	240	390	1000	1550
			9	37	95	220	360	900	1500
			10	37	95	220	360	900	1450
			14	44	125	270	450	1100	1750
			20	37	95	220	360	900	1450
		Počet stupňů	Přev. poměr	PUR- 60(T)	PUR- 75T	PUR- 100T	PUR- 140T	PUR- 180T	PUR- 220T
		2	15	53	145	290	520	580	2000
			20	55	150	300	550	1100	2000
			25	54	140	290	530	1200	2000
			30	54	140	290	530	1200	2000
			35	54	140	290	530	1200	2000
			40	54	140	290	530	1200	2000
			45	54	140	290	530	1200	2000
			50	54	140	290	530	1200	2000
			60	46	135	280	490	1100	1850
			70	44	125	270	450	1100	1750
			80	41	110	240	390	1000	1550
			90	37	95	220	360	900	1500
			100	37	95	220	360	900	1450
			120	46	135	280	490	1100	1850
			140	44	125	270	450	1100	1750
			160	41	110	240	390	1000	1550
			180	37	95	220	360	900	1500
			200	37	95	220	360	900	1450
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2	3-200	5000	5000	4000	4000	3000	3000
Max. vstupní rychl.	ot/min	1,2	3-200	10000	8000	8000	6000	6000	4000
Mikro vůle P0	arcmin	1 2	3-20 15-200	- -	≦3 ≦5	≦2 ≦4	≦2 ≦4	≦2 ≦4	≦2 ≦4
Mikro vůle P1	arcmin	1 2	3-20 15-200	≦5 ≦7	≦5 ≦7	≦4 ≦7	≦4 ≦7	≦4 ≦7	≦4 ≦7
Mikro vůle P2	arcmin	1 2	3-20 15-200	≦7 ≦9	≦7 ≦9	≦6 ≦9	≦6 ≦9	≦6 ≦9	≦6 ≦9
Torzní tuhost	Nm /arcmin	1,2	3-100	7	14	25	50	150	220
Max. rad. zatížení F2rB	N	1,2	3-100	4130	5220	10650	17600	22000	27800
Max. ax. zatížení F2aB	N	1,2	3-100	2500	3300	5700	11300	14000	16200
Pracovní teplota	°C		3-100	-10°C až +90°C
Životnost	hod		3-100	20 000 (10 000/nepretržitý provoz)
Účinnost	%	1 2	3-10 12-100	≧ 95% ≧ 92%
Hmotnost	kg	1 2	3-10 12-100	3,1 3,7/3,3	5,46 4,87	12,5 13,6	- -	- -	- -
Montážní poloha	-	1,2	3-100	jakákoliv
Hlučnost	dB	1,2	3-100	64	66	68	70	72	74
Stupeň krytí	-	1,2	3-100	IP65
Mazivo	-	1,2	3-100	Syntetické mazivo
