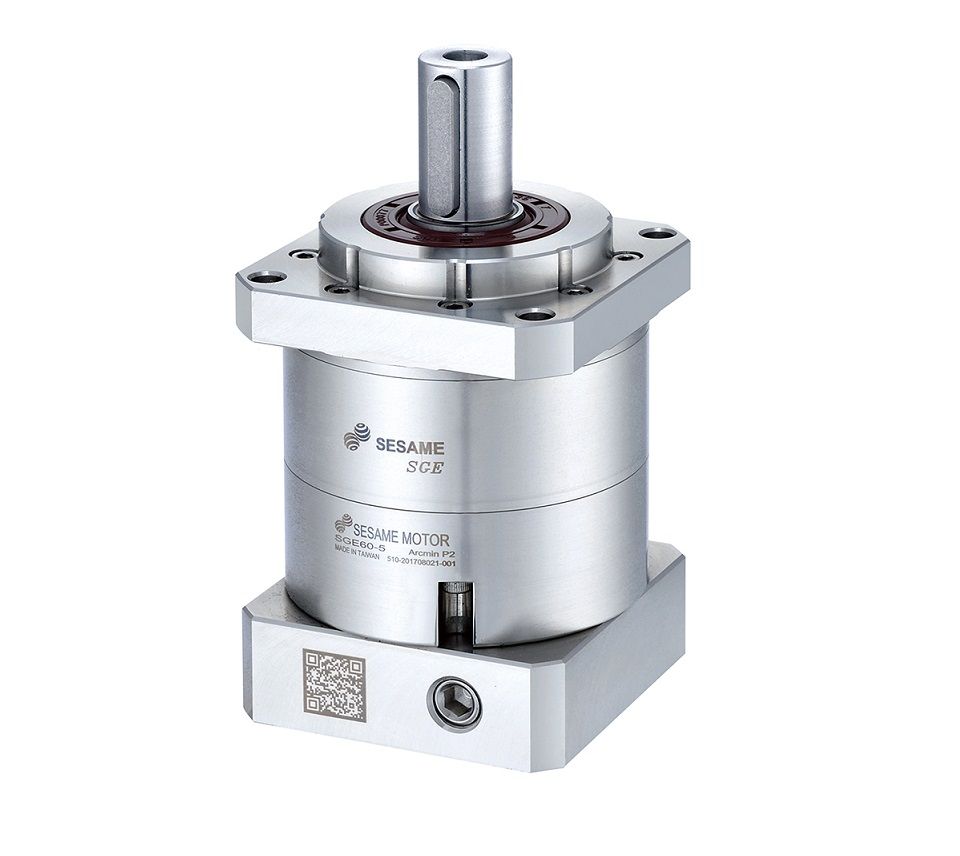

SGE

  • přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
  • řada PRECISION
  • vůle v ozubení: ≦ 6 až ≦ 12 (arcmin)
  • převod: 3 až 100
  • přímé ozubení

Popis

Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

Specifikace – parametry

Specifikace Počet stupňů Přev.
poměr
SGE-42 SGE-60 SGE-90 SGE-115
Nom. výst. mom. Nm 1 3 11 34 90 220
4 10 32 80 240
5 11 35 95 240
7 10 28 85 220
9 8 23 75 210
10 8 21 65 190
Počet stupňů Přev.
poměr
SGE-42 SGE-60 SGE-90 SGE-115
2 15 11 35 95 168
20 11 35 95 240
25 11 35 95 240
30 11 35 95 240
35 11 35 95 240
40 10 28 85 220
50 10 28 85 220
70 8 23 75 210
100 8 21 65 190
Bezp. Stop mom. Nm   3x Nominální výstupní moment
Nom. vstupní rychl. ot/min 1,2 3-100 4000 4000 3000 2500
Max. vstupní rychl. ot/min 1,2 3-100 6000 6000 6000 5000
Mikro vůle P2 arcmin 1
2
3-10
15-100
≦9
≦12
≦8
≦10
≦7
≦9
≦6
≦8
Torzní tuhost Nm
/arcmin
1,2 3-100 1,5 4 8,5 17
Max. rad. zatížení F2rB N 1,2 3-100 410 1250 2030 4200
Max. ax. zatížení F2aB N 1,2 3-100 470 700 1200 2600
Pracovní teplota °C   3-100 -10°C až +90°C
Životnost hod   3-100 20 000 (10 000/nepretržitý provoz)
Účinnost % 1
2
3-10
15-100
≧ 95%
≧ 90%

Hmotnost kg 1
2
3-10
15-100
0,9
1,1
1,9
2,4
4,8
6,5
11,5
15,3
Montážní poloha - 1,2 3-100 jakákoliv
Hlučnost dB 1,2 3-100 60 63 66 67
Stupeň krytí - 1,2 3-100 IP65
Mazivo - 1,2 3-100 Syntetické mazivo
