Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

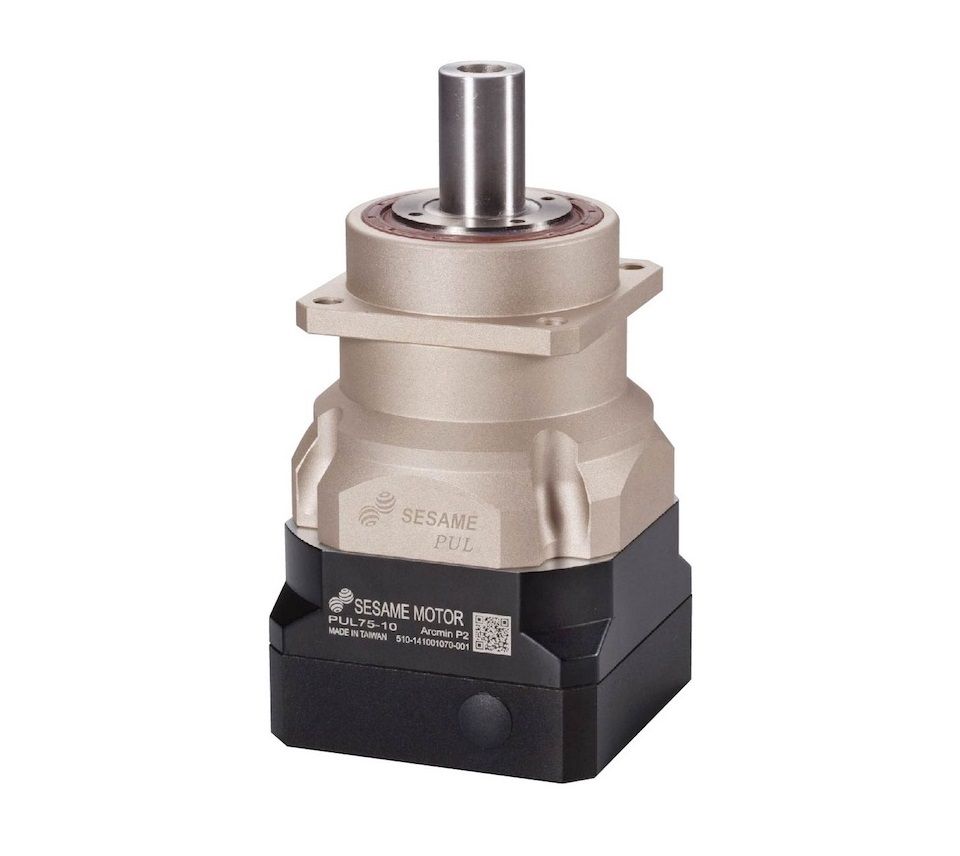

PUL - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada PREMIUM
- vůle v ozubení: ≦ 1 až ≦ 8 (arcmin)
- převod: 3 až 100
- šikmé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PUL- 60 |
PUL- 75 |
PUL- 100 |
PUL- 140 |
PUL- 180 |
PUL- 220 |
|
---|---|---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 53 | 145 | 290 | 520 | 580 | 1100 |
4 | 55 | 150 | 300 | 550 | 1100 | 1700 | |||
5 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
6 | 46 | 135 | 280 | 490 | 1100 | 1850 | |||
7 | 44 | 125 | 270 | 450 | 1100 | 1750 | |||
8 | 41 | 110 | 240 | 390 | 1000 | 1550 | |||
9 | 37 | 95 | 220 | 360 | 900 | 1500 | |||
10 | 37 | 95 | 220 | 360 | 900 | 1450 | |||
Počet stupňů | Přev. poměr |
PUL- 60(T) |
PUL- 75(T) |
PUL- 100T |
PUL- 140T |
PUL- 180T |
PUL- 220T |
||
2 | 15 | 53 | 145 | 290 | 520 | 580 | 2000 | ||
20 | 55 | 150 | 300 | 550 | 1100 | 2000 | |||
25 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
30 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
35 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
40 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
45 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
50 | 54 | 140 | 290 | 530 | 1200 | 2000 | |||
60 | 46 | 135 | 280 | 490 | 1200 | 1850 | |||
70 | 44 | 125 | 270 | 450 | 1100 | 1750 | |||
80 | 41 | 110 | 240 | 390 | 1000 | 1550 | |||
90 | 37 | 95 | 220 | 360 | 900 | 1500 | |||
100 | 37 | 95 | 220 | 360 | 900 | 1450 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | |||||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
Max. vstupní rychl. | ot/min | 1,2 | 3-100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
Mikro vůle P0 | arcmin | 1 2 |
3-10 12-100 |
≦2 ≦4 |
≦2 ≦4 |
≦1 ≦3 |
≦1 ≦3 |
≦1 ≦3 |
≦1 ≦3 |
Mikro vůle P1 | arcmin | 1 2 |
3-10 12-100 |
≦4 ≦6 |
≦4 ≦6 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
Mikro vůle P2 | arcmin | 1 2 |
3-10 12-100 |
≦6 ≦8 |
≦6 ≦8 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-100 | 7 | 14 | 25 | 50 | 150 | 220 |
Max. rad. zatížení F2rB | N | 1,2 | 3-100 | 4130 | 5220 | 10650 | 17600 | 22000 | 27800 |
Max. ax. zatížení F2aB | N | 1,2 | 3-100 | 2500 | 3300 | 5700 | 11300 | 14000 | 16200 |
Pracovní teplota | °C | 3-100 | -10°C až +90°C | ||||||
Životnost | hod | 3-100 | 30 000 (15 000/nepretržitý provoz) | ||||||
Účinnost | % | 1 2 |
3-10 12-100 |
≧ 97% ≧ 94% |
|||||
Hmotnost | kg | 1 2 |
3-10 12-100 |
1,8 2,4/2,0 |
4,0 5,7/4,5 |
6,7 8,2 |
15 18 |
30,8 37 |
55 68,5 |
Montážní poloha | - | 1,2 | 3-100 | jakákoliv | |||||
Hlučnost | dB | 1,2 | 3-100 | 58 | 60 | 63 | 65 | 67 | 70 |
Stupeň krytí | - | 1,2 | 3-100 | IP65 | |||||
Mazivo | - | 1,2 | 3-100 | Syntetické mazivo |
