Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

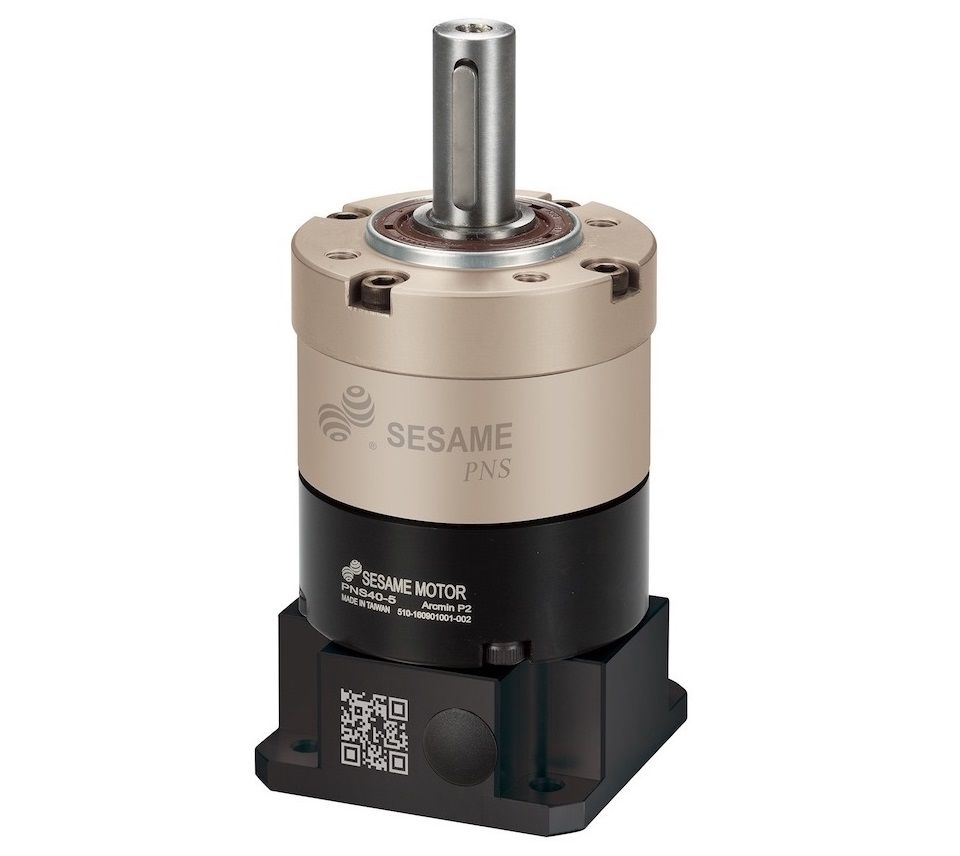

PNS - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada STANDARD
- vůle v ozubení: ≦ 6 až ≦ 15 (arcmin)
- převod: 3 až 1000
- přímé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů |
Přev. poměr |
PNS-40 | PNS-60 | PNS-80 | PNS-120 | |
---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 9 | 28 | 85 | 200 |
4 | 10 | 32 | 80 | 215 | |||
5 | 11 | 35 | 95 | 215 | |||
7 | 10 | 28 | 85 | 200 | |||
9 | 8 | 23 | 75 | 195 | |||
10 | 8 | 21 | 65 | 180 | |||
Počet stupňů |
Přev. poměr |
PNS-40 | PNS-60 / PNS-60T |
PNS-80 PNS-80T |
PNS-120T | ||
2 | 15 | 11 | 35/24 | 95/68 | 168 | ||
20 | 11 | 35/31 | 95/95 | 215 | |||
25 | 11 | 35/30 | 95/95 | 215 | |||
35 | 11 | 35/28 | 95/95 | 215 | |||
45 | 11 | 35/27 | 95/92 | 215 | |||
50 | 11 | 35/27 | 95/82 | 205 | |||
70 | 10 | 28/28 | 85/85 | 200 | |||
90 | 8 | 23/23 | 75/75 | 195 | |||
100 | 8 | 21/21 | 65/65 | 180 | |||
Počet stupňů |
Přev. poměr |
PNS-40 | PNS-60T | PNS-80T | PNS-120T | ||
3 | 125 | 11 | 35 | 95 | 215 | ||
175 | 11 | 35 | 95 | 215 | |||
225 | 11 | 35 | 95 | 215 | |||
245 | 11 | 35 | 95 | 215 | |||
315 | 11 | 35 | 95 | 215 | |||
405 | 11 | 35 | 95 | 215 | |||
567 | 10 | 28 | 85 | 200 | |||
729 | 8 | 23 | 75 | 195 | |||
1000 | 8 | 21 | 65 | 180 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | |||||
Nom. vstupní rychl. | ot/min | 1,2,3 | 3-1000 | 4000 | 4000 | 3000 | 2500 |
Max. vstupní rychl. | ot/min | 1,2,3 | 3-1000 | 6000 | 6000 | 6000 | 5000 |
Mikro vůle P2 | arcmin | 1 2 3 |
3-10 15-100 125-1000 |
≦9 ≦12 ≦15 |
≦8 ≦10 ≦12 |
≦7 ≦9 ≦12 |
≦6 ≦8 ≦12 |
Torzní tuhost | Nm /arcmin |
1,2,3 | 3-1000 | 1,2 | 3,5 | 8,5 | 17 |
Max. rad. zatížení F2rB | N | 1,2,3 | 3-1000 | 580 | 960 | 2160 | - |
Max. ax. zatížení F2aB | N | 1,2,3 | 3-1000 | 410 | 430 | 790 | - |
Pracovní teplota | °C | 1,2,3 | 3-1000 | -10°C až +90°C | |||
Životnost | hod | 1,2,3 | 3-1000 | 20 000 (10 000/nepretržitý provoz) | |||
Účinnost | % | 1 2 3 |
3-10 15-100 125-1000 |
≧ 95% ≧ 90% ≧ 85% |
|||
Hmotnost | kg | 1 2 3 |
3-10 15-100 125-1000 |
0,5 0,7 - |
1,1 1,5/1,3 - |
2,8 4,2/3,1 - |
- - - |
Montážní poloha | - | 1,2,3 | 3-1000 | jakákoliv | |||
Hlučnost | dB | 1,2,3 | 3-1000 | 60 | 63 | 66 | 67 |
Stupeň krytí | - | 1,2,3 | 3-1000 | IP65 | |||
Mazivo | - | 1,2,3 | 3-1000 | Syntetické mazivo |
