Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

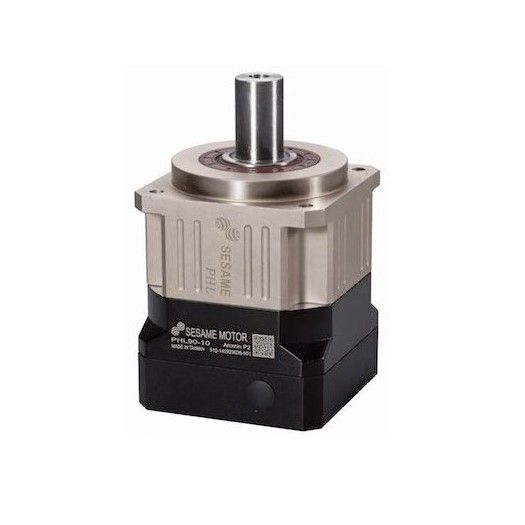

PHL - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada PREMIUM
- vůle v ozubení: ≦ 1 až ≦ 7 (arcmin)
- převodový poměr: 3 až 100
- šikmé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PHL-42 | PHL-60 | PHL-90 | |
---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 19 | 53 | 145 |
4 | 20 | 55 | 150 | |||
5 | 17 | 54 | 140 | |||
6 | 15 | 46 | 135 | |||
7 | 14 | 44 | 125 | |||
8 | 12 | 41 | 110 | |||
9 | 11 | 37 | 95 | |||
10 | 11 | 37 | 95 | |||
Počet stupňů | Přev. poměr |
PHL-42 | PHL-60(T) | PHL-90(T) | ||
2 | 15 | 19 | 53 | 145 | ||
20 | 20 | 55 | 150 | |||
25 | 17 | 54 | 140 | |||
30 | 17 | 54 | 140 | |||
35 | 17 | 54 | 140 | |||
40 | 17 | 54 | 140 | |||
45 | 17 | 54 | 140 | |||
50 | 17 | 54 | 140 | |||
60 | 15 | 46 | 135 | |||
70 | 14 | 44 | 125 | |||
80 | 12 | 41 | 110 | |||
90 | 11 | 37 | 95 | |||
100 | 11 | 37 | 95 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | ||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-100 | 5000 | 5000 | 4000 |
Max. vstupní rychl. | ot/min | 1,2 | 3-100 | 10000 | 10000 | 8000 |
Mikro vůle P0 | arcmin | 1 2 |
3-10 15-100 |
≦1 ≦3 |
≦1 ≦3 |
≦1 ≦3 |
Mikro vůle P1 | arcmin | 1 2 |
3-10 15-100 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
Mikro vůle P2 | arcmin | 1 2 |
3-10 15-100 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-100 | 2,5 | 6 | 12 |
Max. rad. zatížení F2rB | N | 1,2 | 3-100 | 760 | 1570 | 2780 |
Max. ax. zatížení F2aB | N | 1,2 | 3-100 | 470 | 750 | 1870 |
Pracovní teplota | °C | 3-100 | -10°C až +90°C | |||
Životnost | hod | 3-100 | 20 000 (10 000/nepretržitý provoz) | |||
Účinnost | % | 1 2 |
3-10 12-100 |
≧ 97% ≧ 94% |
||
Hmotnost | kg | 1 2 |
3-10 12-100 |
0,6 0,9 |
1,3 2,0/1,6 |
3,5 5,6/3,9 |
Montážní poloha | - | 1,2 | 3-100 | jakákoliv | ||
Hlučnost | dB | 1,2 | 3-100 | 56 | 58 | 60 |
Stupeň krytí | - | 1,2 | 3-100 | IP65 | ||
Mazivo | - | 1,2 | 3-100 | Syntetické mazivo |
