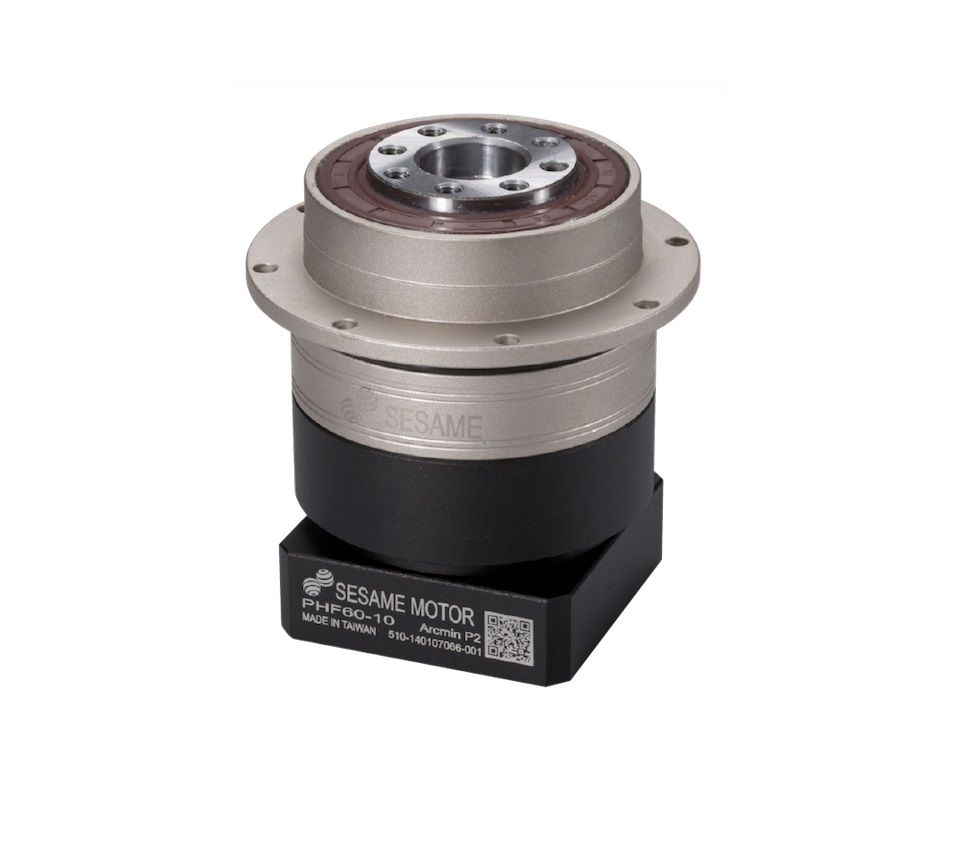

PHF - Přímá planetová převodovka

přímá planetová převodovka s výstupní přírubou
řada PREMIUM
vůle v ozubení: ≦ 1 až ≦ 8 (arcmin)
převod: 3 až 100
šikmé ozubení

Popis

Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PHF- 42	PHF- 60	PHF- 90	PHF- 115	PHF- 142	PHF- 220	PHF- 255
Nom. výst. mom.	Nm	1	3	-	40	105	180	310	580	1100
			4	16	43	110	240	450	1100	1700
			5	17	50	130	290	530	1200	2000
			7	14	44	125	270	450	1100	1750
			10	11	37	95	220	360	900	1450
		Počet stupňů	Přev. poměr	PHF- 42	PHF- 60(T)	PHF- 90(T)	PHF- 115T	PHF- 142T	PHF- 200T	PHF- 255T
		2	15	-	40	105	180	310	580	2000
			20	16	43	110	240	450	1100	2000
			25	17	50	130	290	530	1200	2000
			30	17	50	130	290	530	1200	2000
			35	17	50	130	290	530	1200	2000
			40	17	50	130	290	530	1200	2000
			50	17	50	130	290	530	1200	2000
			70	14	44	125	270	450	1100	1750
			100	11	37	95	220	360	900	1450
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2	3-100	5000	5000	4000	4000	3000	3000	2000
Max. vstupní rychl.	ot/min	1,2	3-100	10000	10000	8000	8000	6000	5000	4000
Mikro vůle P0	arcmin	1 2	3-10 12-100	≦2 ≦4	≦2 ≦4	≦2 ≦4	≦1 ≦3	≦1 ≦3	≦1 ≦3	≦1 ≦3
Mikro vůle P1	arcmin	1 2	3-10 12-100	≦4 ≦6	≦4 ≦6	≦4 ≦6	≦3 ≦5	≦3 ≦5	≦3 ≦5	≦3 ≦5
Mikro vůle P2	arcmin	1 2	3-10 12-100	≦6 ≦8	≦6 ≦8	≦6 ≦8	≦5 ≦7	≦5 ≦7	≦5 ≦7	≦5 ≦7
Torzní tuhost	Nm /arcmin	1,2	3-100	6	12	30	80	150	450	1000
Max. ohyb. mom. M2kB	Nm	1,2	3-100	43	125	288	503	1470	2950	6080
Max. ax. zatížení F2aB	N	1,2	3-100	1015	1340	2868	3890	9850	12560	21850
Pracovní teplota	°C		3-100	-10°C až +90°C
Životnost	hod		3-100	30 000 (15 000/nepretržitý provoz)
Účinnost	%	1 2	3-10 12-100	≧ 97% ≧ 94%
Hmotnost	kg	1 2	3-10 12-100	0,7 1,1	1,5 2,3/1,8	3,3 6,0/4,1	6,2 8,1	13,6 17,9	32,1 38,6	63,3 79,5
Montážní poloha	-	1,2	3-100	jakákoliv
Hlučnost	dB	1,2	3-100	56	58	60	63	65	67	70
Stupeň krytí	-	1,2	3-100	IP65
Mazivo	-	1,2	3-100	Syntetické mazivo
