Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

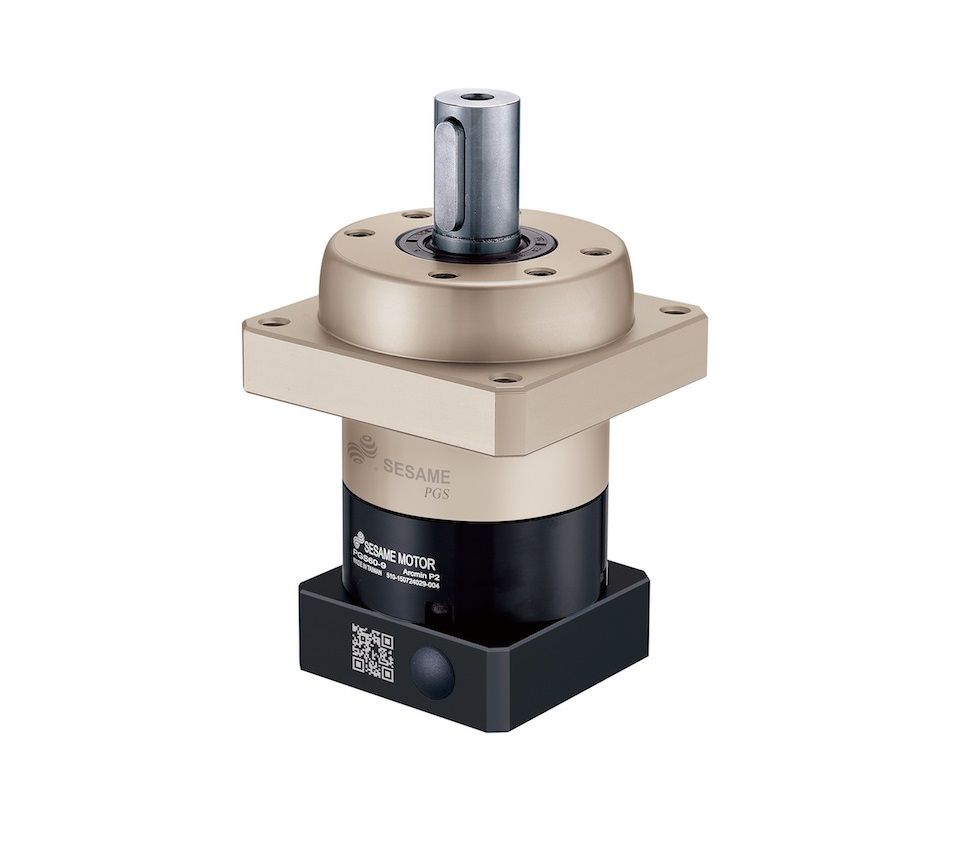

PGS - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada STANDARD
- vůle v ozubení: ≦ 6 až ≦ 12 (arcmin)
- převod: 3 až 81
- přímé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PGS-42 | PGS-60 | PGS-90 | PGS-115 | |
---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 9 | 28 | 85 | 250 |
4 | 10 | 32 | 80 | 230 | |||
5 | 11 | 35 | 95 | 255 | |||
7 | 10 | 28 | 85 | 210 | |||
9 | 8 | 23 | 75 | 180 | |||
Počet stupňů | Přev. poměr |
PGS-42 | PGS-60 / PGS-60T |
PGS-90 / PGS-90T |
PGS-115T | ||
2 | 15 | 11 | 34 | 90 | 250 | ||
20 | 10 | 32 | 80 | 230 | |||
25 | 11 | 35 | 95 | 255 | |||
35 | 11 | 35 | 95 | 255 | |||
45 | 11 | 35 | 95 | 255 | |||
49 | 10 | 28 | 85 | 210 | |||
63 | 10 | 28 | 85 | 210 | |||
81 | 8 | 23 | 75 | 180 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | |||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-81 | 4000 | 4000 | 3000 | 2500 |
Max. vstupní rychl. | ot/min | 1,2 | 3-81 | 8000 | 6000 | 6000 | 5000 |
Mikro vůle P2 | arcmin | 1 2 |
3-9 15-81 |
≦9 ≦12 |
≦8 ≦12 |
≦7 ≦9 |
≦6 ≦8 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-81 | 1,8 | 5 | 10,5 | 20 |
Max. rad. zatížení F2rB | N | 1,2 | 3-81 | 1120 | 1720 | 2800 | 4600 |
Max. ax. zatížení F2aB | N | 1,2 | 3-81 | 520 | 830 | 1730 | 2950 |
Pracovní teplota | °C | 3-81 | -10°C až +90°C | ||||
Životnost | hod | 3-81 | 20 000 (10 000/nepretržitý provoz) | ||||
Účinnost | % | 1 2 |
3-9 15-81 |
≧ 95% ≧ 90% |
|||
Hmotnost | kg | 1 2 |
3-9 15-81 |
0,6 0,9 |
1,5 2/1,8 |
3,4 5,1/4 |
7,8 9,5 |
Montážní poloha | - | 1,2 | 3-81 | jakákoliv | |||
Hlučnost | dB | 1,2 | 3-81 | 61 | 63 | 66 | 67 |
Stupeň krytí | - | 1,2 | 3-81 | IP65 | |||
Mazivo | - | 1,2 | 3-81 | Syntetické mazivo |
