Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

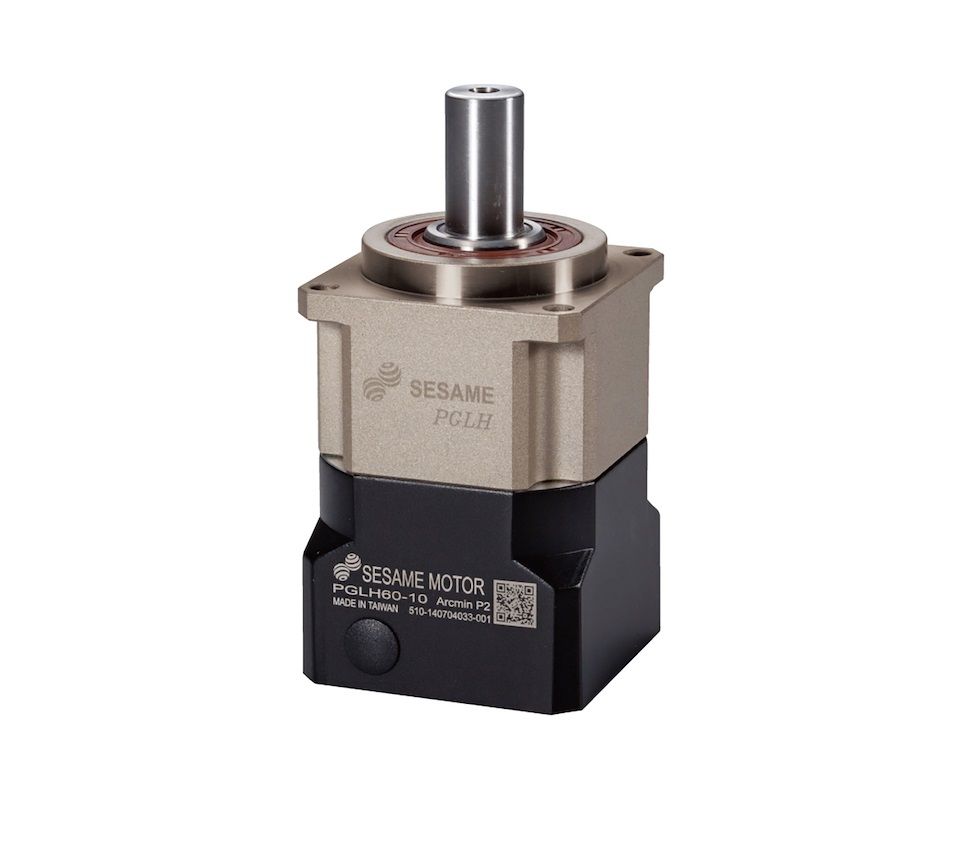

PGLH - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada PRESICION
- vůle v ozubení: ≦ 6 až ≦ 10 (arcmin)
- převod: 3 až 100
- šikmé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PGLH-42 | PGLH-60 | PGLH-90 | PGLH-115 | |
---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 19 | 53 | 145 | 290 |
4 | 20 | 55 | 150 | 300 | |||
5 | 17 | 54 | 140 | 290 | |||
7 | 14 | 44 | 125 | 270 | |||
10 | 11 | 37 | 95 | 220 | |||
Počet stupňů | Přev. poměr |
PGLH-42 | PGLH-60(T) | PGLH-90(T) | PGLH-115T | ||
2 | 15 | 19 | 53 | 145 | 290 | ||
20 | 20 | 55 | 150 | 300 | |||
25 | 17 | 54 | 140 | 290 | |||
30 | 17 | 54 | 140 | 290 | |||
35 | 17 | 54 | 140 | 290 | |||
40 | 17 | 54 | 140 | 290 | |||
50 | 17 | 54 | 140 | 290 | |||
70 | 14 | 44 | 125 | 270 | |||
100 | 11 | 37 | 95 | 220 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | |||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-100 | 4000 | 4000 | 3000 | 3000 |
Max. vstupní rychl. | ot/min | 1,2 | 3-100 | 8000 | 8000 | 6000 | 6000 |
Mikro vůle P1 | arcmin | 1 2 |
3-10 12-100 |
≦6 ≦8 |
≦8 ≦8 |
≦6 ≦8 |
≦5 ≦7 |
Mikro vůle P2 | arcmin | 1 2 |
3-10 12-100 |
≦8 ≦10 |
≦8 ≦10 |
≦8 ≦10 |
≦7 ≦9 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-100 | 2,5 | 6 | 12 | 23 |
Max. rad. zatížení F2rB | N | 1,2 | 3-100 | 640 | 1260 | 2230 | 4300 |
Max. ax. zatížení F2aB | N | 1,2 | 3-100 | 470 | 600 | 1500 | 3310 |
Pracovní teplota | °C | 3-100 | -10°C až +90°C | ||||
Životnost | hod | 3-100 | 20 000 (10 000/nepretržitý provoz) | ||||
Účinnost | % | 1 2 |
3-10 12-100 |
≧ 97% ≧ 94% |
|||
Hmotnost | kg | 1 2 |
3-10 12-100 |
0,6 0,9 |
1,3 2,0/1,56 |
3,5 5,6/3,9 |
7,8 9,5 |
Montážní poloha | - | 1,2 | 3-100 | jakákoliv | |||
Hlučnost | dB | 1,2 | 3-100 | 58 | 60 | 63 | 65 |
Stupeň krytí | - | 1,2 | 3-100 | IP65 | |||
Mazivo | - | 1,2 | 3-100 | Syntetické mazivo |
