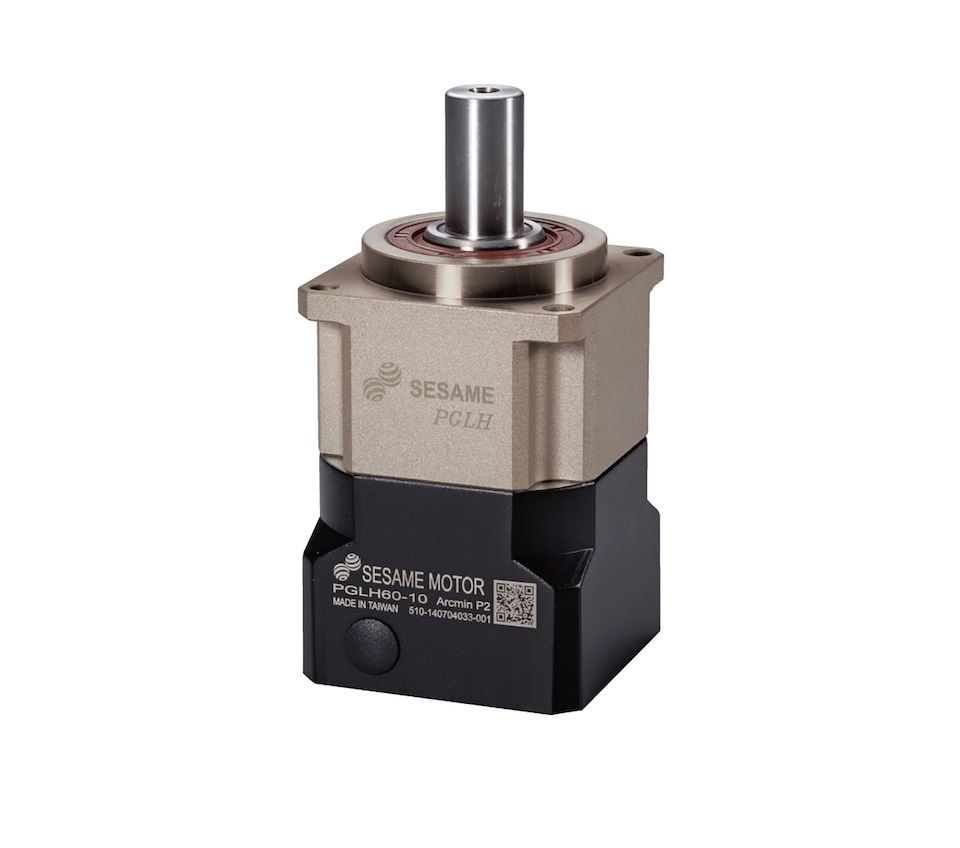

PGL - Přímá planetová převodovka

přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
řada PRESICION
vůle v ozubení: ≦ 3 až ≦ 15 (arcmin)
převod: 3 až 100
přímé ozubení

Popis

Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PGL- 42	PGL- 60	PGL- 90	PGL- 115	PGL- 142	PGL- 180	PGL- 220
Nom. výst. mom.	Nm	1	3	13,8	44,2	95,2	283	482	1151	1670
			4	11,9	35,9	74,6	249	490	1055	1574
			5	13,8	43	95,2	283	473	1151	1670
			6	12,5	39,4	90,9	266	436	1055	1574
			7	11,9	36	85,6	219	400	1055	1574
			8	10,9	32,4	85	216	363	860	1184
			9	9,8	28,7	80	210	320	764	1185
			10	10,1	25	75	210	320	763	1184
		Počet stupňů	Přev. poměr	PGL- 42	PGL- 60(T)	PGL- 90(T)	PGL- 115(T)	PGL- 142(T)	PGL- 180(T)	PGL- 220T
		2	15	13,8	44,2	95,2	283	482	1151	1670
			20	11,9	35,9	74,6	249	490	1055	1574
			25	13,8	43	95,2	283	473	1151	1670
			30	13,8	43	95,2	283	473	1151	1670
			35	13,8	43	95,2	283	473	1151	1670
			40	13,8	43	95,2	283	473	1151	1670
			45	13,8	43	95,2	283	473	1151	1670
			50	13,8	43	95,2	283	473	990	1670
			60	12,5	39,4	90,9	266	436	1055	1574
			70	11,9	36	85,6	219	400	1055	1574
			80	10,9	32,4	85	216	363	860	1184
			90	9,8	28,7	80	210	320	764	1185
			100	10,1	25	75	210	320	763	1184
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2	3-100	3000	3000	3000	2500	2000	2000	2000
Max. vstupní rychl.	ot/min	1,2	3-100	6000	6000	6000	5000	4000	4000	4000
Mikro vůle P0	arcmin	1 2	3-10 12-100	- -	- -	- -	≦3 ≦5	≦3 ≦5	≦3 ≦5	≦3 ≦5
Mikro vůle P1	arcmin	1 2	3-10 12-100	- -	≦6 ≦9	≦6 ≦9	≦5 ≦7	≦5 ≦7	≦5 ≦7	≦5 ≦7
Mikro vůle P2	arcmin	1 2	3-10 12-100	≦12 ≦15	≦9 ≦12	≦9 ≦12	≦7 ≦9	≦7 ≦9	≦7 ≦9	≦7 ≦9
Torzní tuhost	Nm /arcmin	1,2	3-100	1	2,8	7,5	15,5	30	57	110
Max. rad. zatížení F2rB	N	1,2	3-100	350	960	1630	3380	6150	7260	11120
Max. ax. zatížení F2aB	N	1,2	3-100	320	900	1420	2930	5510	5550	8560
Pracovní teplota	°C		3-100	-10°C až +90°C
Životnost	hod		3-100	20 000 (10 000/nepretržitý provoz)
Účinnost	%	1 2	3-10 12-100	≧ 96% ≧ 92%
Hmotnost	kg	1 2	3-10 12-100	0,6 0,8	1,2 1,9/1,5	3,2 5,3/3,6	7,5 12/8,8	15,6 20,7/17,2	26 36/31	56 80/62
Montážní poloha	-	1,2	3-100	jakákoliv
Hlučnost	dB	1,2	3-100	60	62	65	65	70	70	75
Stupeň krytí	-	1,2	3-100	IP65
Mazivo	-	1,2	3-100	Syntetické mazivo
