Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

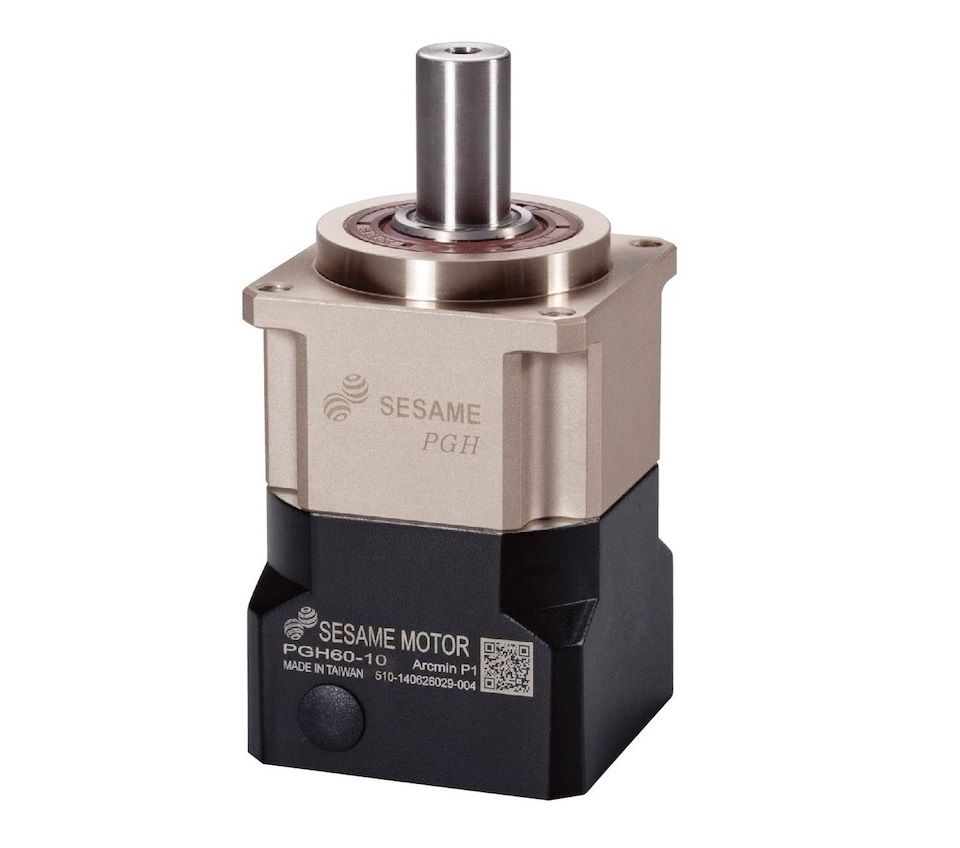

PGH - Přímá planetová převodovka
- přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
- řada PREMIUM
- vůle v ozubení: ≦ 1 až ≦ 8 (arcmin)
- převod: 3 až 100
- šikmé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PGH- 42 |
PGH- 60 |
PGH- 90 |
PGH- 115 |
PGH- 142 |
PGH- 180 |
PGH- 220 |
|
---|---|---|---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | 19 | 53 | 145 | 290 | 520 | 950 | 1100 |
4 | 20 | 55 | 150 | 300 | 550 | 1000 | 1700 | |||
5 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
6 | 15 | 46 | 135 | 280 | 490 | 1000 | 1850 | |||
7 | 14 | 44 | 125 | 270 | 450 | 960 | 1750 | |||
8 | 12 | 41 | 110 | 240 | 390 | 900 | 1550 | |||
9 | 11 | 37 | 95 | 220 | 360 | 800 | 1500 | |||
10 | 11 | 37 | 95 | 220 | 360 | 800 | 1450 | |||
Počet stupňů | Přev. poměr |
PGH- 42 |
PGH- 60(T) |
PGH- 90(T) |
PGH- 115T |
PGH- 142T |
PGH- 180T |
PGH- 220T |
||
2 | 15 | 19 | 53 | 145 | 290 | 520 | 950 | 2000 | ||
20 | 20 | 55 | 150 | 300 | 550 | 1000 | 2000 | |||
25 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
30 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
35 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
40 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
45 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
50 | 17 | 54 | 140 | 290 | 530 | 1050 | 2000 | |||
60 | 15 | 46 | 135 | 280 | 490 | 1000 | 1850 | |||
70 | 14 | 44 | 125 | 270 | 450 | 960 | 1750 | |||
80 | 12 | 41 | 110 | 240 | 390 | 900 | 1550 | |||
90 | 11 | 37 | 95 | 220 | 360 | 800 | 1500 | |||
100 | 11 | 37 | 95 | 220 | 360 | 800 | 1450 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | ||||||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-100 | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
Max. vstupní rychl. | ot/min | 1,2 | 3-100 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
Mikro vůle P0 | arcmin | 1 2 |
3-10 12-100 |
≦2 ≦4 |
≦2 ≦4 |
≦2 ≦4 |
≦1 ≦3 |
≦1 ≦3 |
≦1 ≦3 |
≦1 ≦3 |
Mikro vůle P1 | arcmin | 1 2 |
3-10 12-100 |
≦4 ≦6 |
≦4 ≦6 |
≦4 ≦6 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
Mikro vůle P2 | arcmin | 1 2 |
3-10 12-100 |
≦6 ≦8 |
≦6 ≦8 |
≦6 ≦8 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-100 | 2,5 | 6 | 12 | 23 | 45 | 75 | 130 |
Max. rad. zatížení F2rB | N | 1,2 | 3-100 | 760 | 1570 | 2780 | 5340 | 8400 | 13000 | 13810 |
Max. ax. zatížení F2aB | N | 1,2 | 3-100 | 410 | 750 | 1870 | 3310 | 4670 | 6460 | 18530 |
Pracovní teplota | °C | 3-100 | -10°C až +90°C | |||||||
Životnost | hod | 3-100 | 20 000 (10 000/nepretržitý provoz) | |||||||
Účinnost | % | 1 2 |
3-10 12-100 |
≧ 97% ≧ 94% |
||||||
Hmotnost | kg | 1 2 |
3-10 12-100 |
0,6 0,9 |
1,3 2,0/1,6 |
3,5 5,6/3,9 |
7,8 9,5 |
16,1 19 |
27 34 |
55 68,5 |
Montážní poloha | - | 1,2 | 3-100 | jakákoliv | ||||||
Hlučnost | dB | 1,2 | 3-100 | 56 | 58 | 60 | 63 | 63 | 67 | 70 |
Stupeň krytí | - | 1,2 | 3-100 | IP65 | ||||||
Mazivo | - | 1,2 | 3-100 | Syntetické mazivo |
