Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

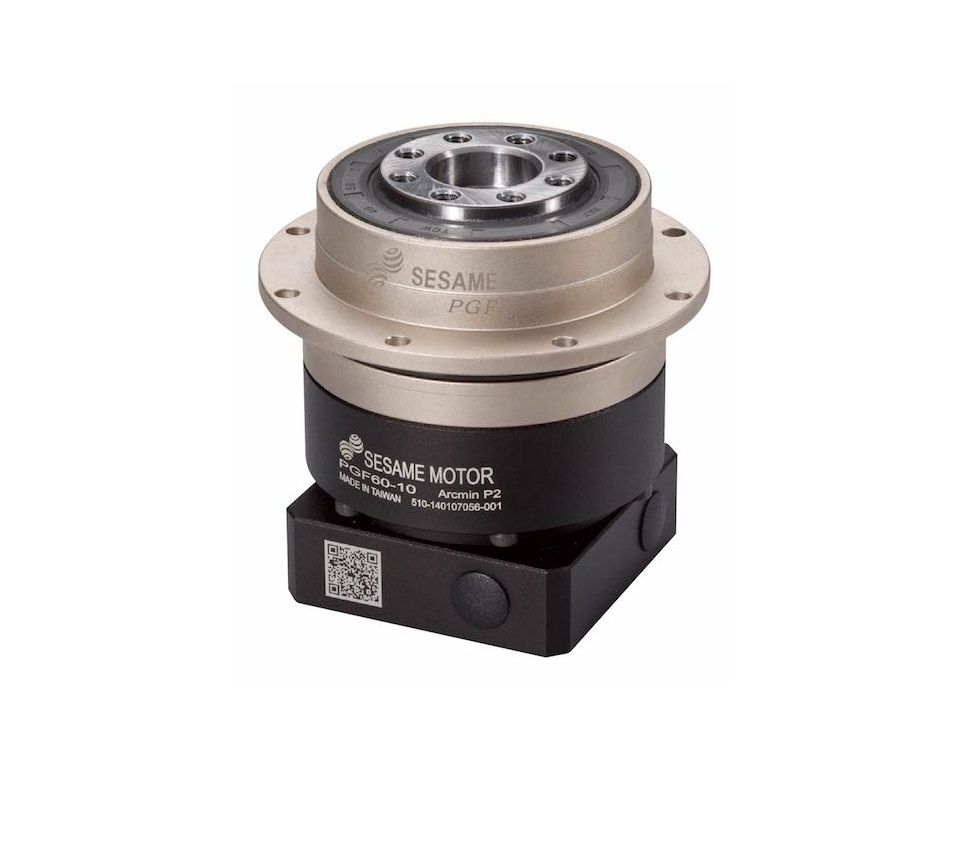

PGF - Přímá planetová převodovka
- přímá planetová převodovka s výstupní přírubou
- řada PRESICION
- vůle v ozubení: ≦ 1 až ≦ 9 (arcmin)
- převod: 3 až 100
- šikmé ozubení
Popis
Specifikace – parametry
Specifikace | Počet stupňů | Přev. poměr |
PGF-42 | PGF-60 | PGF-90 | PGF-115 | |
---|---|---|---|---|---|---|---|
Nom. výst. mom. | Nm | 1 | 3 | - | 40 | 105 | 180 |
4 | 16 | 43 | 110 | 240 | |||
5 | 17 | 50 | 130 | 290 | |||
7 | 14 | 44 | 125 | 270 | |||
10 | 11 | 37 | 95 | 220 | |||
Počet stupňů | Přev. poměr |
PGF-42 | PGF-60(T) | PGF-90(T) | PGF-115T | ||
2 | 15 | - | 40 | 105 | 180 | ||
20 | 16 | 43 | 110 | 240 | |||
25 | 17 | 50 | 130 | 290 | |||
30 | 17 | 50 | 130 | 290 | |||
35 | 17 | 50 | 130 | 290 | |||
40 | 17 | 50 | 130 | 290 | |||
50 | 17 | 50 | 130 | 290 | |||
70 | 14 | 44 | 125 | 270 | |||
100 | 11 | 37 | 95 | 220 | |||
Bezp. Stop mom. | Nm | 3x Nominální výstupní moment | |||||
Nom. vstupní rychl. | ot/min | 1,2 | 3-100 | 5000 | 5000 | 4000 | 4000 |
Max. vstupní rychl. | ot/min | 1,2 | 3-100 | 10000 | 10000 | 8000 | 8000 |
Mikro vůle P0 | arcmin | 1 2 |
3-10 12-100 |
≦3 ≦5 |
≦3 ≦5 |
≦3 ≦5 |
≦1 ≦3 |
Mikro vůle P1 | arcmin | 1 2 |
3-10 12-100 |
≦5 ≦7 |
≦5 ≦7 |
≦5 ≦7 |
≦3 ≦5 |
Mikro vůle P2 | arcmin | 1 2 |
3-10 12-100 |
≦7 ≦9 |
≦7 ≦9 |
≦7 ≦9 |
≦5 ≦7 |
Torzní tuhost | Nm /arcmin |
1,2 | 3-100 | 6 | 12 | 28 | 75 |
Max. ohyb. mom. M2kB | Nm | 1,2 | 3-100 | 22,5 | 36 | 76 | 140 |
Max. ax. zatížení F2aB | N | 1,2 | 3-100 | 465 | 635 | 1060 | 1580 |
Pracovní teplota | °C | 3-100 | -10°C až +90°C | ||||
Životnost | hod | 3-100 | 20 000 (10 000/nepretržitý provoz) | ||||
Účinnost | % | 1 2 |
3-10 12-100 |
≧ 97% ≧ 94% |
|||
Hmotnost | kg | 1 2 |
3-10 12-100 |
0,7 1,1 |
1,4 2,2/1,7 |
3,2 5,9/4,0 |
6 7,9 |
Montážní poloha | - | 1,2 | 3-100 | jakákoliv | |||
Hlučnost | dB | 1,2 | 3-100 | 56 | 58 | 60 | 63 |
Stupeň krytí | - | 1,2 | 3-100 | IP65 | |||
Mazivo | - | 1,2 | 3-100 | Syntetické mazivo |
