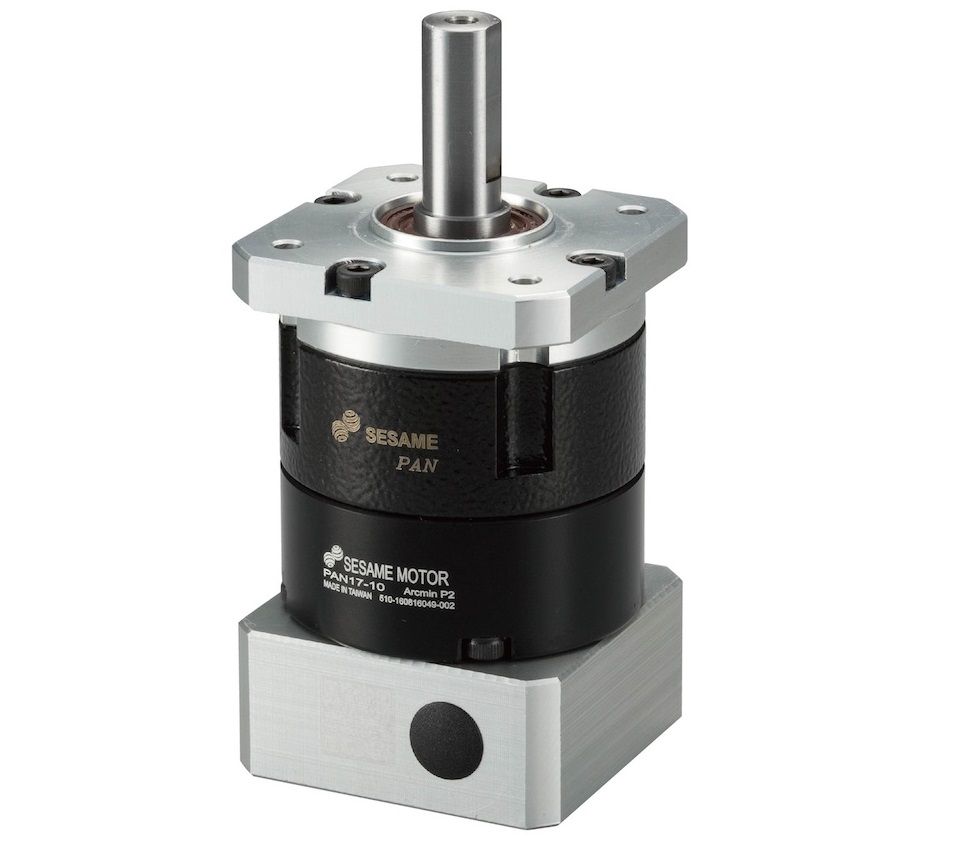

PAN - Přímá planetová převodovka

přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
řada STANDARD
vůle v ozubení: ≦ 6 až ≦ 15 (arcmin)
převod: 3 až 1000
přímé ozubení

Popis

Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PAN-17	PAN-23	PAN-34	PAN-42	PAN-56
Nom. výst. mom.	Nm	1	3	9	28	85	200	200
			4	10	32	80	215	215
			5	11	35	95	215	215
			7	10	28	85	200	200
			9	8	23	75	195	195
			10	8	21	65	180	180
		Počet stupňů	Přev. poměr	PGH-17	PAN-23 / PAN-23T	PAN-34 PAN-34T	PAN-42T	PAN-56T
		2	15	11	35/24	96/68	168	168
			20	11	35/31	96/95	215	215
			25	11	35/30	96/95	215	215
			35	11	35/28	96/95	215	215
			45	11	35/27	95/92	215	215
			50	11	35/27	96/82	205	215
			70	10	28/28	85/85	200	200
			90	8	23/23	75/75	195	195
			100	8	21/21	65/65	180	180
		Počet stupňů	Přev. poměr	PAN-17	PAN-23T	PAN-34T	PAN-42T	PAN-56T
		3	125	11	35	95	215	215
			175	11	35	95	215	215
			225	11	35	95	215	215
			245	11	35	95	215	215
			315	11	35	95	215	215
			405	11	35	95	215	215
			567	10	28	85	200	200
			729	8	23	75	195	195
			1000	8	21	65	180	180
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2,3	3-1000	4000	4000	3000	2500	2500
Max. vstupní rychl.	ot/min	1,2,3	3-1000	6000	6000	6000	5000	5000
Mikro vůle P2	arcmin	1 2 3	3-10 15-100 125-1000	≦9 ≦12 ≦15	≦8 ≦10 ≦12	≦7 ≦9 ≦12	≦6 ≦8 ≦12	≦6 ≦8 ≦12
Torzní tuhost	Nm /arcmin	1,2,3	3-1000	1,2	3,5	8,5	17	17
Max. rad. zatížení F2rB	N	1,2,3	3-1000	580	960	2160	-	-
Max. ax. zatížení F2aB	N	1,2,3	3-1000	410	430	790	-	-
Pracovní teplota	°C	1,2,3	3-1000	-10°C až +90°C
Životnost	hod	1,2,3	3-1000	20 000 (10 000/nepretržitý provoz)
Účinnost	%	1 2 3	3-10 15-100 125-1000	≧ 95% ≧ 90% ≧ 85%
Hmotnost	kg	1 2 3	3-10 15-100 125-1000	0,5 0,7 -	1,1 1,5/1,3 -	2,8 4,2/3,1 -	- - -	- - -
Montážní poloha	-	1,2,3	3-1000	jakákoliv
Hlučnost	dB	1,2,3	3-1000	60	63	66	67	67
Stupeň krytí	-	1,2,3	3-1000	IP65
Mazivo	-	1,2,3	3-1000	Syntetické mazivo
