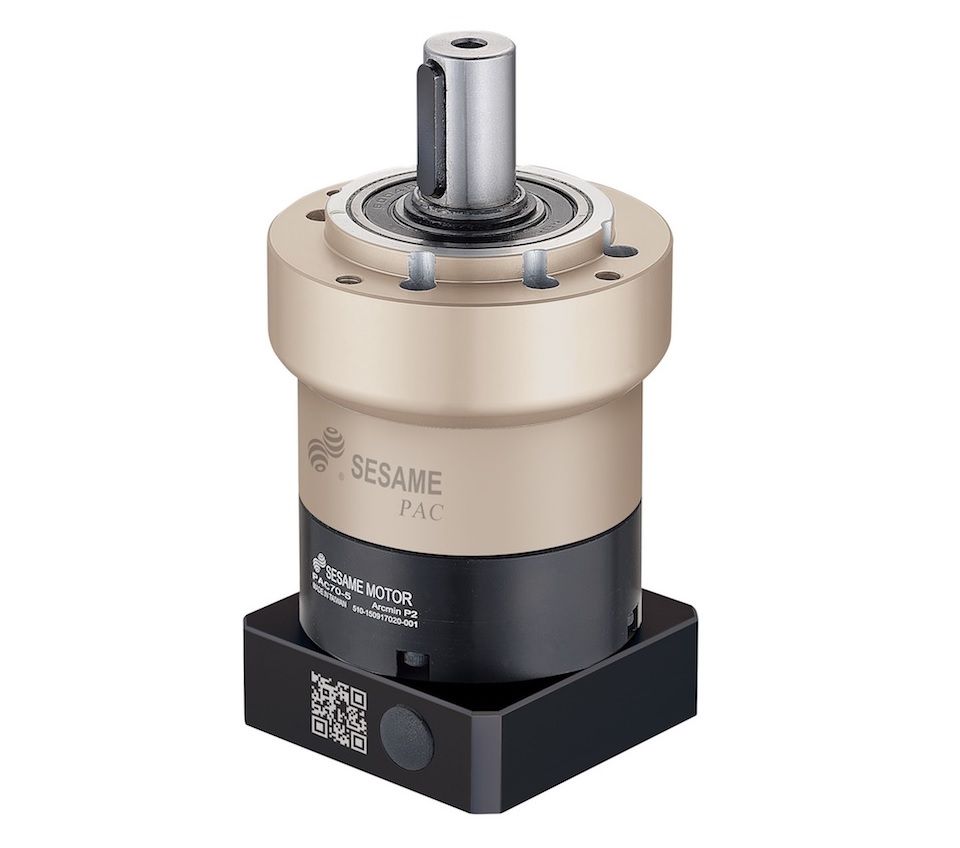

PAC - přímá planetová převodovka

přímá planetová převodovka s plnou výst. hřídelí s drážkou pro pero
řada STANDARD
vůle v ozubení: ≦ 6 až ≦ 12 (arcmin)
převod: 3 až 100
přímé ozubení

Popis

Nabízíme široký sortiment přesných planetových převodovek SESAME s rychlým termínem dodání. Převodovky mají velice nízkou vůli v ozubení a jsou vhodné ke kombinaci se servomotory nebo krokovými motory. Sortiment planetových převodovek je rozdělen do čtyř typových kategorií: PRIMARY (ekonomické), STANDARD (standardní), PRECISION (velmi přesné) a PREMIUM (nejvyšší přesnost a výkon).

Specifikace – parametry

Specifikace		Počet stupňů	Přev. poměr	PAC-50	PAC-70	PAC-90	PAC-120
Nom. výst. mom.	Nm	1	3	9	28	85	250
			4	10	32	80	240
			5	11	35	95	270
			7	10	28	85	220
			9	8	23	75	210
			10	8	21	65	190
		Počet stupňů	Přev. poměr	PAC-50	PAC-70 / PAC-70T	PAC-90 / PAC-90T	PAC-120T
		2	15	11	34	90	250
			20	10	32	80	240
			25	11	35	95	270
			35	11	35	95	270
			45	11	35	95	270
			49	10	28	85	220
			63	10	28	85	220
			81	8	23	75	210
			100	8	21	65	190
Bezp. Stop mom.	Nm		3x Nominální výstupní moment
Nom. vstupní rychl.	ot/min	1,2	3-81	4000	4000	3000	2500
Max. vstupní rychl.	ot/min	1,2	3-81	8000	6000	6000	5000
Mikro vůle P2	arcmin	1 2	3-9 15-81	≦9 ≦12	≦8 ≦12	≦7 ≦9	≦6 ≦8
Torzní tuhost	Nm /arcmin	1,2	3-81	1,5	4	8,5	17
Max. rad. zatížení F2rB	N	1,2	3-81	760	1250	2030	4200
Max. ax. zatížení F2aB	N	1,2	3-81	410	700	1200	2600
Pracovní teplota	°C		3-81	-10°C až +90°C
Životnost	hod		3-81	20 000 (10 000/nepretržitý provoz)
Účinnost	%	1 2	3-9 15-81	≧ 95% ≧ 90%
Hmotnost	kg	1 2	3-9 15-81	0,6 0,8	1,3 1,8/1,6	3,2 4,8/3,7	7,5 9,2
Montážní poloha	-	1,2	3-81	jakákoliv
Hlučnost	dB	1,2	3-81	61	63	66	67
Stupeň krytí	-	1,2	3-81	IP65
Mazivo	-	1,2	3-81	Syntetické mazivo
