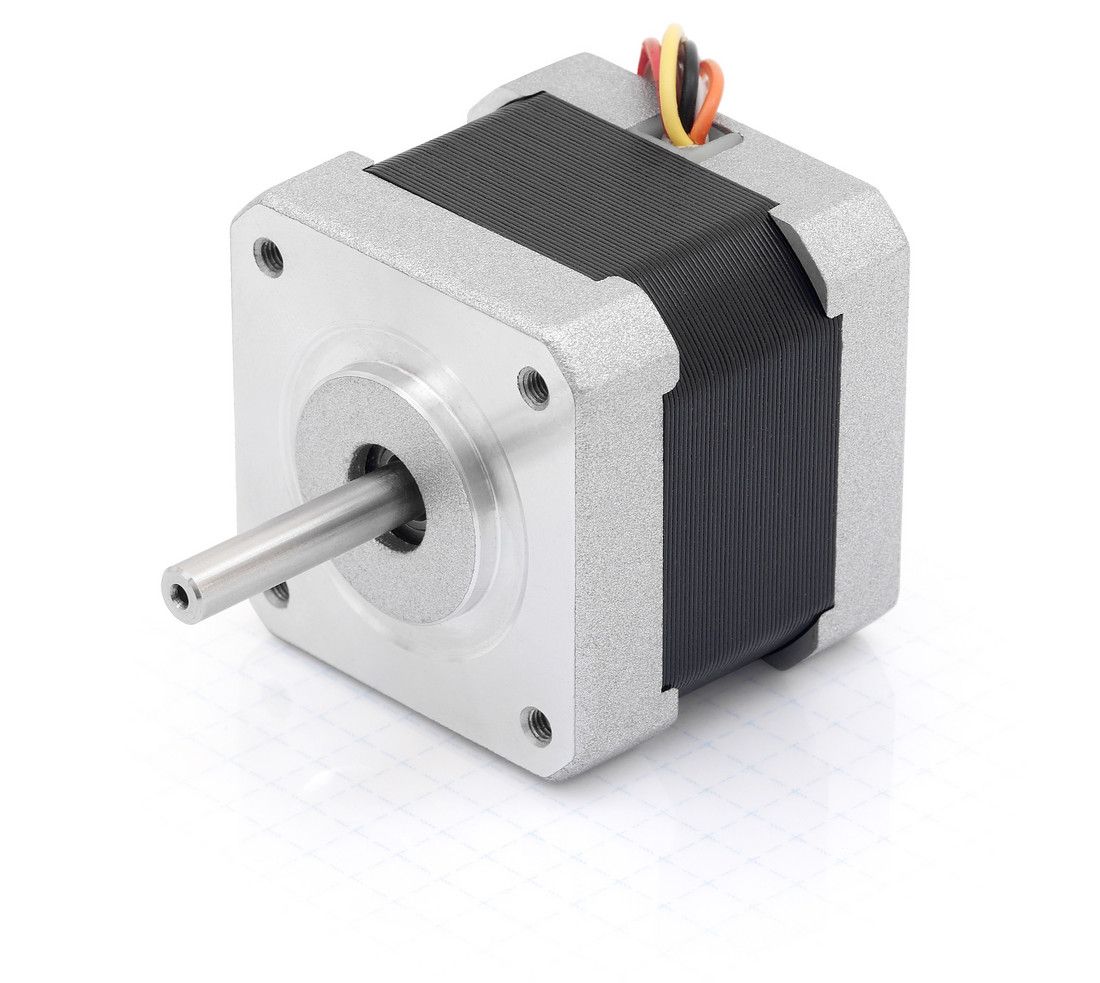

ST4118 - NEMA 17
Krokové motory Nanotec jsou k dispozici v mnoha velikostech a výkonových variantách. Kromě standardních motorů jsou k dispozici také verze na míru, motory s integrovaným enkodérem nebo motory pro specifické aplikace. Krokové motory mají dlouhou životnost a jsou speciálně navrženy pro aplikace vyžadující vysoký točivý moment a nízké rychlosti.
Produktové video
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Ncm) | Délka kroku | Proud (A) | Indukčnost (mH) | Odpor (Ω) | Rozměry (mm) | Hřídel (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|---|
| ST4118X0404-A | 17 | 17 | 1,8° | 0,4 | 36 | 24 | 42x42x26 | ∅5x22 |
|
| ST4118X0404-B | 17 | 17 | 1,8° | 0,4 | 36 | 24 | 42x42x26 | ∅5x22 |
|
| ST4118X1404-A | 17 | 9 | 1,8° | 1,4 | 1,6 | 2 | 42x42x26 | ∅5x22 |
|
| ST4118X1404-B | 17 | 9 | 1,8° | 1,4 | 1,6 | 2 | 42x42x26 | ∅5x22 |
|
| ST4118S0206-A | 17 | 21,21 | 1,8° | 0,16 | 53 | 75 | 42x42x30,5 | ∅5x22 |
|
| ST4118S0206-B | 17 | 21,21 | 1,8° | 0,16 | 53 | 75 | 42x42x30,5 | ∅5x22 |
|
| ST4118S0406-A | 17 | 22,63 | 1,8° | 0,25 | 21,7 | 30 | 42x42x30,5 | ∅5x22 |
|
| ST4118S0406-B | 17 | 22,63 | 1,8° | 0,25 | 21,7 | 30 | 42x42x30,5 | ∅5x22 |
|
| ST4118S0706-A | 17 | 22,63 | 1,8° | 0,49 | 6,8 | 7,6 | 42x42x30,5 | ∅5x22 |
|
| ST4118S0706-B | 17 | 22,63 | 1,8° | 0,49 | 6,8 | 7,6 | 42x42x30,5 | ∅5x22 |
|
| ST4118S1006-A | 17 | 21,21 | 1,8° | 0,67 | 2,8 | 3,9 | 42x42x30,5 | ∅5x22 |
|
| ST4118S1006-B | 17 | 21,21 | 1,8° | 0,67 | 2,8 | 3,9 | 42x42x30,5 | ∅5x22 |
|
| ST4118S1404-A | 17 | 20 | 1,8° | 1,4 | 3 | 2 | 42x42x30,5 | ∅5x22 |
|
| ST4118S1404-B | 17 | 20 | 1,8° | 1,4 | 3 | 2 | 42x42x30,5 | ∅5x22 |
|
| ST4118M0406-A | 17 | 39,6 | 1,8° | 0,28 | 25 | 30 | 42x42x38 | ∅5x22 |
|
| ST4118M0406-B | 17 | 39,6 | 1,8° | 0,28 | 25 | 30 | 42x42x38 | ∅5x22 |
|
| ST4118M0706-A | 17 | 39,6 | 1,8° | 0,49 | 8 | 9,5 | 42x42x38 | ∅5x22 |
|
| ST4118M0706-B | 17 | 39,6 | 1,8° | 0,49 | 8 | 9,5 | 42x42x38 | ∅5x22 |
|
| ST4118M0906-A | 17 | 39,6 | 1,8° | 0,64 | 5 | 5,7 | 42x42x38 | ∅5x22 |
|
| ST4118M0906-B | 17 | 39,6 | 1,8° | 0,64 | 5 | 5,7 | 42x42x38 | ∅5x22 |
|
| ST4118M1206-A | 17 | 39,6 | 1,8° | 0,85 | 2,9 | 3,1 | 42x42x38 | ∅5x22 |
|
| ST4118M1206-B | 17 | 39,6 | 1,8° | 0,85 | 2,9 | 3,1 | 42x42x38 | ∅5x22 |
|
| ST4118M1404-A | 17 | 24 | 1,8° | 1,4 | 1,7 | 1,2 | 42x42x38 | ∅5x22 |
|
| ST4118M1404-B | 17 | 24 | 1,8° | 1,4 | 1,7 | 1,2 | 42x42x38 | ∅5x22 |
|
| ST4118M1804-A | 17 | 28 | 1,8° | 1,8 | 1,85 | 1,1 | 42x42x38 | ∅5x22 |
|
| ST4118M1804-B | 17 | 28 | 1,8° | 1,8 | 1,85 | 1,1 | 42x42x48,5 | ∅5x22 |
|
| ST4118L0804-A | 17 | 50 | 1,8° | 0,8 | 17 | 9,3 | 42x42x48,5 | ∅5x22 |
|
| ST4118L0804-B | 17 | 50 | 1,8° | 0,8 | 17 | 9,3 | 42x42x48,5 | ∅5x22 |
|
| ST4118L1206-A | 17 | 49,5 | 1,8° | 0,85 | 3,4 | 3,3 | 42x42x48,5 | ∅5x22 |
|
| ST4118L1206-B | 17 | 49,5 | 1,8° | 0,85 | 3,4 | 3,3 | 42x42x48,5 | ∅5x22 |
|
| ST4118L1804-A | 17 | 50 | 1,8° | 1,8 | 3,3 | 1,75 | 42x42x48,5 | ∅5x22 |
|
| ST4118L1804-B | 17 | 50 | 1,8° | 1,8 | 3,3 | 1,75 | 42x42x48,5 | ∅5x22 |
|
| ST4118L3004-A | 17 | 50 | 1,8° | 3 | 1,03 | 0,63 | 42x42x48,5 | ∅5x22 |
|
| ST4118L3004-B | 17 | 50 | 1,8° | 3 | 1,03 | 0,63 | 42x42x48,5 | ∅5x22 |
|
| ST4118D1804-A | 17 | 80 | 1,8° | 1,8 | 7 | 3 | 42x42x60 | ∅5x22 |
|
| ST4118D1804-B | 17 | 80 | 1,8° | 1,8 | 7 | 3 | 42x42x60 | ∅5x22 |
|
| ST4118D3004-A | 17 | 80 | 1,8° | 3 | 2,7 | 1,1 | 42x42x60 | ∅5x22 |
|
| ST4118D3004-B | 17 | 80 | 1,8° | 3 | 2,7 | 1,1 | 42x42x60 | ∅5x22 |
|
