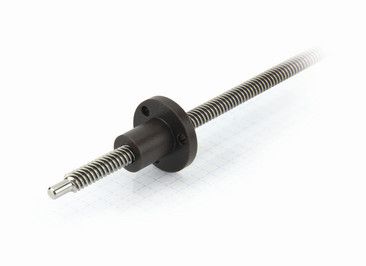

LSNUT – Matice – POM
Matice LSNUT se závitem byly optimalizovány pro použití s externími lineárními pohony řady LSA. Jsou vyrobeny z polyoxymethylenového plastu (POM) a nabízejí výrazně lepší kluzné vlastnosti než konvenční bronzové matice. Protože se vytváří menší tření, jsou účinnější a zvyšují tak životnost lineárního pohonu. Díky jejich samomazným vlastnostem vyžadují tyto matice méně údržby. K dispozici v různých délkách a průměrech.
Parametry
3D modely
Ke stažení
Související produkty
Mám dotaz
Specifikace – parametry
| Typové označení | Typ závitu | Průměr závitu (mm) | Stoupání (mm) | Rozteč otvorů (mm) | Odpovídající motor | PDF Katalog |
|---|---|---|---|---|---|---|
| LSNUT-AAAA-TDBA | trapézový | 3,5 | 1 | 12,7 | LSA…-TDBA |
|
| LSNUT-AAAA-UECB | ACME | 3,5 | 2 | 12,7 | LSA...-UECB |
|
| LSNUT-AAAA-UGAQ | ACME | 4,76 | 0,635 | 12,7 | LSA...-UGAQ |
|
| LSNUT-AAAA-UGFC | ACME | 4,76 | 5,08 | 12,7 | LSA…-UGFC |
|
| LSNUT-AAAA-THCA | trapézový | 5 | 2 | 12,7 | LSA...-THCA |
|
| LSNUT-AAAE-UIAP | ACME | 5,56 | 0,61 | 19,05 | LSA...-UIAP |
|
| LSNUT-AAAE-UIEV | ACME | 5,56 | 4,88 | 19,05 | LSA...-UIEV |
|
| LSNUT-AAAE-TJBA | trapézový | 6 | 1 | 19,05 | LSA...-TJBA |
|
| LSNUT-AAAE-TJCA | trapézový | 6 | 2 | 19,05 | LSA…-TJCA |
|
| LSNUT-AAAE-UKAS | ACME | 6,35 | 0,794 | 19,05 | LSA...-UKAS |
|
| LSNUT-AAAE-UKBN | ACME | 6,35 | 1,59 | 19,05 | LSA...-UKBN |
|
| LSNUT-AAAE-UKDE | ACME | 6,35 | 3,17 | 19,05 | LSA...-UKDE |
|
| LSNUT-AAAE-UKGI | ACME | 6,35 | 6,35 | 19,05 | LSA…-UKGI |
|
Ke stažení
Katalog ke stažení
Katalog_LSNUT-POM.pdf
Vykres_LSNUT-AAAA-TDBA.pdf
Vykres_LSNUT-AAAA-UECB.pdf
Vykres_LSNUT-AAAA-UGAQ.pdf
Vykres_LSNUT-AAAA-UGFC.pdf
Vykres_LSNUT-AAAA-THCA.pdf
Vykres_LSNUT-AAAE-UIAP.pdf
Vykres_LSNUT-AAAE-UIEV.pdf
Vykres_LSNUT-AAAE-TJBA.pdf
Vykres_LSNUT-AAAE-TJCA.pdf
Vykres_LSNUT-AAAE-UKAS.pdf
Vykres_LSNUT-AAAE-UKBN.pdf
Vykres_LSNUT-AAAE-UKDE.pdf
Vykres_LSNUT-AAAE-UKGI.pdf
