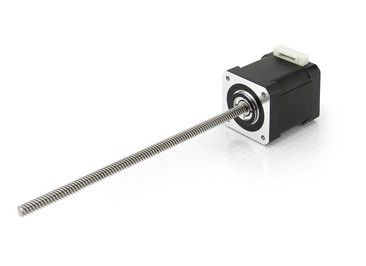

LSA42
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Síla (N) | Rychlost (mm/s) | Průměr závitu (mm) | Stoupání (mm) | Proud (A) | Délka (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|
| LSA421S14-A-TJBA-152 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LSA421S14-B-TJBA-152 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LSA421S14-A-TJCA-152 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LSA421S14-B-TJCA-152 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LSA421S14-A-UIEV-152 | 17 | 232,6 | 100 | 5,56 | 4,88 | 1,4 | 33,4 |
|
| LSA421S14-B-UIEV-152 | 17 | 232,6 | 100 | 5,56 | 4,88 | 1,4 | 33,4 |
|
| LSA421S14-A-UKDE-152 | 17 | 278,7 | 50 | 6,35 | 1,59 | 1,4 | 33,4 |
|
| LSA421S14-B-UKDE-152 | 17 | 278,7 | 50 | 6,35 | 1,59 | 1,4 | 33,4 |
|
| LSA421S14-A-UKBN-152 | 17 | 451,6 | 36 | 6,35 | 1,59 | 1,4 | 33,4 |
|
| LSA421S14-B-UKBN-152 | 17 | 451,6 | 36 | 6,35 | 1,59 | 1,4 | 33,4 |
|
| LSA421S14-A-UKGI-152 | 17 | 152 | 80 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LSA421S14-B-UKGI-152 | 17 | 152 | 80 | 6,35 | 6,,5 | 1,4 | 33,4 |
|
| LSA421L18-B-TJCA-152 | 17 | 369 | 50 | 6 | 2 | 1,8 | 47,4 |
|
| LSA421L18-B-UKGI-152 | 17 | 275 | 80 | 6,35 | 6,35 | 1,8 | 47,4 |
|
Ke stažení
Katalog ke stažení
Katalog_LSA42.pdf
Vykres_LSA421S14-A-TJBA-152.pdf
Vykres_LSA421S14-B-TJBA-152.pdf
Vykres_LSA421S14-A-TJCA-152.pdf
Vykres_LSA421L18-B-TJCA-152.pdf
Vykres_LSA421S14-A-UIEV-152.pdf
Vykres_LSA421S14-B-UIEV-152.pdf
Vykres_LSA421S14-A-UKBN-152.pdf
Vykres_LSA421S14-B-UKBN-152.pdf
Vykres_LSA421S14-A-UKDE-152.pdf
Vykres_LSA421S14-B-UKDE-152.pdf
Vykres_LSA421S14-A-UKGI-152.pdf
Vykres_LSA421S14-B-UKGI-152.pdf
Vykres_LSA421L18-B-TJCA-152.pdf
Vykres_LSA421L18-B-UKGI-152.pdf
3D modely
LSA421S14-A-TJBA-152.stp
LSA421S14-B-TJBA-152.stp
LSA421S14-A-TJCA-152.stp
LSA421L18-B-TJCA-152.stp
LSA421S14-A-UIEV-152.stp
LSA421S14-B-UIEV-152.stp
LSA421S14-A-UKDE-152.stp
LSA421S14-B-UKDE-152.stp
LSA421S14-A-UKBN-152.stp
LSA421S14-B-UKBN-152.stp
LSA421S14-A-UKGI-152.stp
LSA421S14-B-UKGI-152.stp
LSA421L18-B-TJCA-152.stp
LSA421L18-B-UKGI-152.stp
