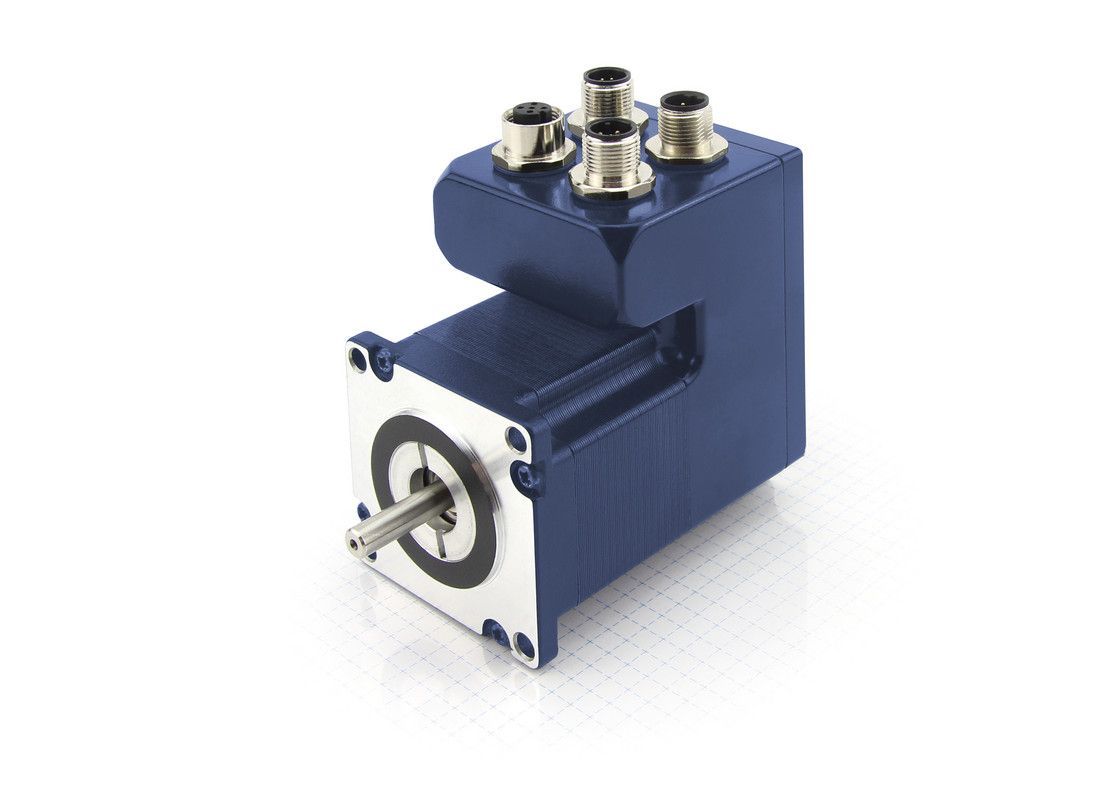

PD4-E - Krokový motor s řízením NEMA 23/24, krytí IP65
Inteligentní krokový motor s integrovanou řídicí jednotkou a enkodérem a stupněm krytí IP65. S konektory M12 a vstupem pro přídavný externí enkodér. Prostorově úsporný servosystém, který zjednodušuje instalaci. Velikosti přírub: 56 a 60 mm.
- Řízení pomocí průmyslové sběrnice, hodin a směru nebo analogových/digitálních vstupů.
- Sběrnice: EtherCAT, EtherNet/IP, Modbus RTU, Modbus TCP (Dual Port).
- Snadná parametrizace přes USB
- Jednoduché programování pomocí Plug & Drive Studio
- Uzavřená smyčka s jednootáčkovým absolutním enkodérem
- Víceotáčkový absolutní enkodér (volitelně)
- Motory s rozhraním USB jsou obzvláště vhodné pro řízení prostřednictvím IO (hodiny a směr, analogové).
- Motory jsou k dispozici také s integrovanou přídržnou brzdou (...-EB-65-...), varianty Modbus TCP (...-4A) jsou motory s duálním portem.
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Nm) | Délka kroku | Napáj. napětí (V) | Proud (A) | Rozhraní | Rozměry (mm) | Hřídel (mm) | PDF Kat. |
|---|---|---|---|---|---|---|---|---|---|
| PD4-E591L42-E-65-1 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | EtherCAT | 56x56x103 | ∅6,35x19 |
|
| PD4-E591L42-E-65-2 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 56x56x103 | ∅6,35x19 |
|
| PD4-E591L42-E-65-4 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | Modbus TCP | 56x56x103 | ∅6,35x19 |
|
| PD4-E591L42-E-65-5 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | Modbus RTU | 56x56x103 | ∅6,35x19 |
|
| PD4-E591L42-E-65-7 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 56x56x103 | ∅6,35x19 |
|
| PD4-E591L42-M-65-1 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | EtherCAT | 56x56x126,5 | ∅6,35x19 |
|
| PD4-E591L42-M-65-2 | 23 | 1,87 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 56x56x126,5 | ∅6,35x19 |
|
| PD4-E601L42-E-65-1 | 24 | 3,54 | 1,8° | 12 ~ 48 | 4,2 | EtherCAT | 60x60x116 | ∅8x19 |
|
| PD4-E601L42-E-65-2 | 24 | 3,54 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 60x60x116 | ∅8x19 |
|
| PD4-E601L42-E-65-4 | 24 | 3,54 | 1,8° | 12 ~ 48 | 4,2 | Modbus TCP | 60x60x116 | ∅8x19 |
|
| PD4-E601L42-E-65-5 | 24 | 3,54 | 1,8° | 12 ~ 48 | 4,2 | Modbus RTU | 60x60x116 | ∅8x19 |
|
| PD4-E601L42-E-65-7 | 24 | 3,54 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 60x60x116 | ∅8x19 |
|
Ke stažení
Katalog ke stažení
Vykres_PD4-E591L42-E-65-1.pdf
Vykres_PD4-E591L42-E-65-2.pdf
Vykres_PD4-E591L42-E-65-4.pdf
Vykres_PD4-E591L42-E-65-5.pdf
Vykres_PD4-E591L42-E-65-7.pdf
Vykres_PD4-E591L42-M-65-1.pdf
Vykres_PD4-E591L42-M-65-2.pdf
Vykres_PD4-E601L42-E-65-1.pdf
Vykres_PD4-E601L42-E-65-2.pdf
Vykres_PD4-E601L42-E-65-4.pdf
Vykres_PD4-E601L42-E-65-5.pdf
Vykres_PD4-E601L42-E-65-7.pdf
Manual_PD4E_EtherCAT.pdf
Manual_PD4E_CANopen.pdf
Manual_PD4E_ModbusTCP.pdf
Manual_PD4E_ModbusRTU.pdf
Manual_PD4E_USB.pdf
Katalog_PD4-E.pdf
