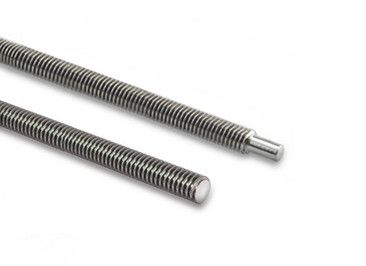

Šrouby s trapézovým závitem
Šrouby s trapézovým závitem mají boční úhel 30 ° a jsou zvláště vhodné pro použití jako hnací šrouby. Pro rychlé pohyby jsou nejlepší volbou šrouby s trapézovým závitem s velkým stoupáním, zatímco pro přenos velkých sil by měly být zvoleny malé stoupání. Šrouby s trapézovým závitem jsou k dispozici v různých stoupáních, délkách a průměrech.
Parametry
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | Průměr závitu (mm) | Stoupání (mm) | Standartní axiální vůle (mm) | Odpovídající motor | Obrobený konec | PDF Katalog |
|---|---|---|---|---|---|---|
| SCREW-ABA-TJBA-200 | 6 | 1 | 0,03 | LA...-TJBA | ANO |
|
| SCREW-ABA-TJBA-300 | 6 | 1 | 0,03 | LA...-TJBA | ANO |
|
| SCREW-AAA-TJBA-1000 | 6 | 1 | 0,03 | LA...-TJBA | NE |
|
| SCREW-ABA-TJCA-200 | 6 | 2 | 0,03 | LA…-TJCA | ANO |
|
| SCREW-ABA-TJCA-300 | 6 | 2 | 0,03 | LA…-TJCA | ANO |
|
| SCREW-AAA-TJCA-1000 | 6 | 2 | 0,03 | LA…-TJCA | NE |
|
| ZST5-2-200-1 | 5 | 2 | 0,03 | L…-T5x2 | ANO |
|
| ZST3,5-1-200-1 | 3,5 | 1 | 0,03 | L…-T3.5x1 | ANO |
|
| ZST3,5-1-500 | 3,5 | 1 | 0,03 | L…-T3.5x1 | NE |
|
| ZST5-2-300-1 | 5 | 2 | 0,03 | L…-T5x2 | ANO |
|
| ZST5-2-1000 | 5 | 2 | 0,03 | L…-T5x2 | NE |
|
| ZST5-5-300-1 | 5 | 5 | 0,04 | L…-T5x5 | ANO |
|
| ZST5-5-1050 | 5 | 5 | 0,04 | L…-T5x5 | NE |
|
| ZST5-5-200-1 | 5 | 5 | 0,04 | L…-T5x5 | ANO |
|
| ZST10-2-200-1 | 10 | 2 | 0,04 | L…-T10x2 | ANO |
|
| ZST10-6-200-1 | 10 | 6 | 0,05 | L…-T10x6 | ANO |
|
| ZST10-2-300-1 | 10 | 2 | 0,04 | L…-T10x2 | ANO |
|
| ZST10-6-300-1 | 10 | 6 | 0,05 | L…-T10x6 | ANO |
|
| ZST10-2-1050 | 10 | 2 | 0,04 | L…-T10x2 | NE |
|
| ZST10-6-1000 | 10 | 6 | 0,05 | L…-T10x6 | NE |
|
Ke stažení
Katalog ke stažení
Katalog_Srouby s trapezovym zavitem.pdf
Vykres_SCREW-ABA-TJBA-200.pdf
Vykres_SCREW-ABA-TJBA-300.pdf
Vykres_SCREW-AAA-TJBA-1000.pdf
Vykres_SCREW-ABA-TJCA-200.pdf
Vykres_SCREW-ABA-TJCA-300.pdf
Vykres_SCREW-AAA-TJCA-1000.pdf
Vykres_ZST5-2-200-1.pdf
Vykres_ZST3_5-1-200-1.pdf
Vykres_ZST3_5-1-500.pdf
Vykres_ZST5-2-300-1.pdf
Vykres_ZST5-2-1000.pdf
Vykres_ZST5-5-300-1.pdf
Vykres_ZST5-5-1050.pdf
Vykres_ZST5-5-200-1.pdf
Vykres_ZST10-2-200-1.pdf
Vykres_ZST10-6-200-1.pdf
Vykres_ZST10-2-300-1.pdf
Vykres_ZST10-6-300-1.pdf
Vykres_ZST10-2-1050.pdf
Vykres_ZST10-6-1000.pdf
