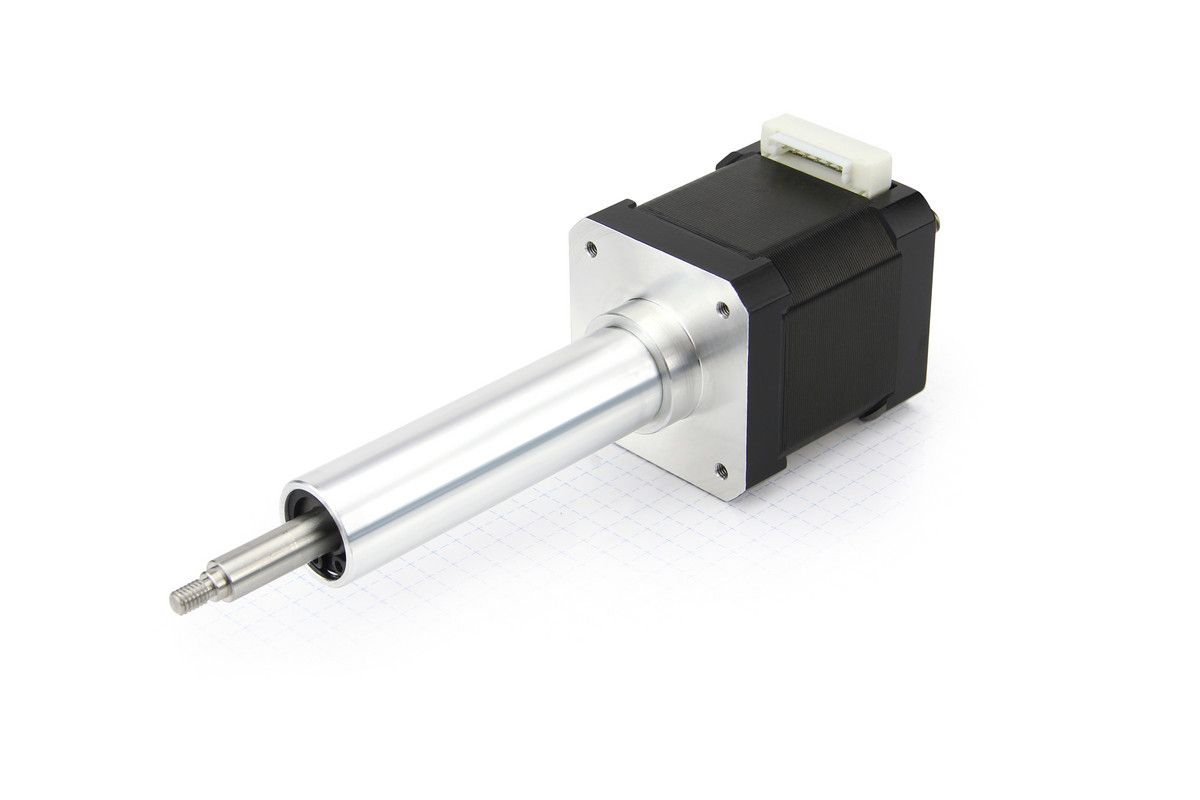

LGA42
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Síla (N) | Rychlost (mm/s) | Průměr závitu (mm) | Stoupání (mm) | Proud (A) | Délka (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|
| LGA421S14-A-TJBA-019 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LGA421S14-B-TJBA-019 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LGA421S14-A-TJBA-038 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LGA421S14-B-TJBA-038 | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LGA421S14-A-TJCA-019 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LGA421S14-B-TJCA-019 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LGA421S14-A-TJCA-038 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LGA421S14-B-TJCA-038 | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LGA421S14-A-UKGI-019 | 17 | 152 | 80 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LGA421S14-B-UKGI-019 | 17 | 152 | 80 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LGA421S14-A-UKGI-038 | 17 | 152 | 80 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LGA421S14-B-UKGI-038 | 17 | 152 | 80 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LGA421L18-B-UKGI-025 | 17 | 275 | 80 | 6,35 | 6,35 | 1,8 | 47,4 |
|
| LGA421L18-B-UKGI-063 | 17 | 275 | 80 | 6,35 | 6,35 | 1,8 | 47,4 |
|
Ke stažení
Katalog ke stažení
Katalog_LGA42.pdf
Vykres_LGA421S14-A-TJBA-019.pdf
Vykres_LGA421S14-B-TJBA-019.pdf
Vykres_LGA421S14-A-TJBA-038.pdf
Vykres_LGA421S14-B-TJBA-038.pdf
Vykres_LGA421S14-A-TJCA-019.pdf
Vykres_LGA421S14-B-TJCA-019.pdf
Vykres_LGA421S14-A-TJCA-038.pdf
Vykres_LGA421S14-B-TJCA-038.pdf
Vykres_LGA421S14-A-UKGI-019.pdf
Vykres_LGA421S14-B-UKGI-019.pdf
Vykres_LGA421S14-A-UKGI-038.pdf
Vykres_LGA421S14-B-UKGI-038.pdf
Vykres_LGA421L18-B-UKGI-025.pdf
Vykres_LGA421L18-B-UKGI-063.pdf
3D modely
LGA421S14-A-TJBA-019.stp
LGA421S14-B-TJBA-019.stp
LGA421S14-A-TJBA-038.stp
LGA421S14-B-TJBA-038.stp
LGA421S14-A-TJCA-019.stp
LGA421S14-B-TJCA-019.stp
LGA421S14-A-TJCA-038.stp
LGA421S14-B-TJCA-038.stp
LGA421S14-A-UKGI-019.stp
LGA421S14-B-UKGI-019.stp
LGA421S14-A-UKGI-038.stp
LGA421S14-B-UKGI-038.stp
LGA421L18-B-UKGI-025.stp
LGA421L18-B-UKGI-063.stp
