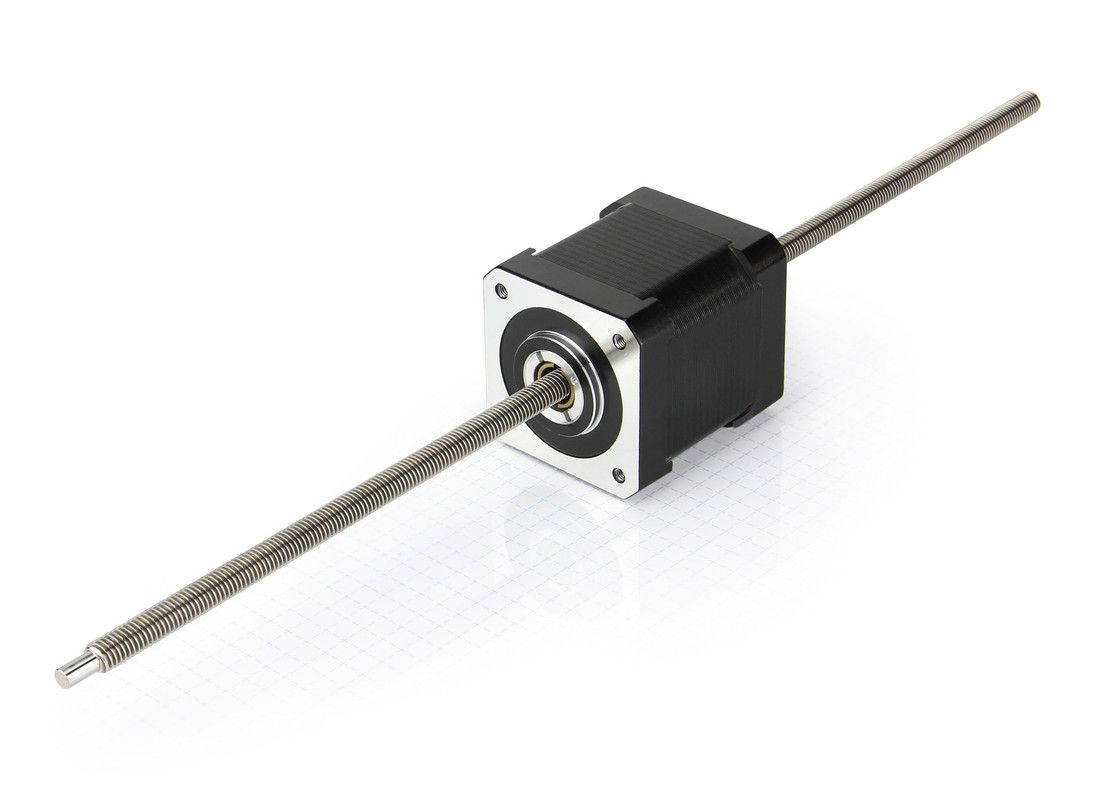

LA42
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Síla (N) | Rychlost (mm/s) | Průměr závitu (mm) | Stoupání (mm) | Proud (A) | Délka (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|
| LA421S14-A-TJBA | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LA421S14-B-TJBA | 17 | 469,8 | 26 | 6 | 1 | 1,4 | 33,4 |
|
| LA421S07-A-TJCA | 17 | 258,3 | 55 | 6 | 2 | 0,7 | 33,4 |
|
| LA421S07-B-TJCA | 17 | 258,3 | 55 | 6 | 2 | 0,7 | 33,4 |
|
| LA421S14-A-TJCA | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LA421S14-B-TJCA | 17 | 258,3 | 55 | 6 | 2 | 1,4 | 33,4 |
|
| LA421S14-A-UIEV | 17 | 232,6 | 100 | 5,56 | 4,88 | 1,4 | 33,4 |
|
| LA421S14-B-UIEV | 17 | 232,6 | 100 | 5,56 | 4,88 | 1,4 | 33,4 |
|
| LA421S14-A-UKDE | 17 | 278,7 | 50 | 6,35 | 3,17 | 1,4 | 33,4 |
|
| LA421S14-B-UKDE | 17 | 278,7 | 50 | 6,35 | 3,17 | 1,4 | 33,4 |
|
| LA421S14-A-UKGI | 17 | 174,3 | 100 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LA421S14-B-UKGI | 17 | 174,3 | 100 | 6,35 | 6,35 | 1,4 | 33,4 |
|
| LA421L13-A-TJCA | 17 | 369 | 50 | 6 | 2 | 1,3 | 47,4 |
|
| LA421L13-B-TJCA | 17 | 369 | 50 | 6 | 2 | 1,3 | 47,4 |
|
| LA421L18-A-TJCA | 17 | 369 | 50 | 6 | 2 | 1,8 | 47,4 |
|
| LA421L18-B-TJCA | 17 | 369 | 50 | 6 | 2 | 1,8 | 47,4 |
|
| LA421L18-B-UKGI | 17 | 275,1 | 80 | 6,35 | 6,35 | 1,8 | 47,4 |
|
Ke stažení
Katalog ke stažení
Katalog_LA42.pdf
Vykres_LA421S14-A-TJBA.pdf
Vykres_LA421S14-B-TJBA.pdf
Vykres_LA421S07-A-TJCA.pdf
Vykres_LA421S07-B-TJCA.pdf
Vykres_LA421S14-A-TJCA.pdf
Vykres_LA421S14-B-TJCA.pdf
Vykres_LA421S14-A-UIEV.pdf
Vykres_LA421S14-A-UKGI.pdf
Vykres_LA421S14-B-UKGI.pdf
Vykres_LA421L13-A-TJCA.pdf
Vykres_LA421L13-B-TJCA.pdf
Vykres_LA421L18-A-TJCA.pdf
Vykres_LA421L18-B-TJCA.pdf
Vykres_LA421L18-B-UKGI.pdf
Vykres_LA421S14-B-UKDE.pdf
Vykres_LA421S14-B-UIEV.pdf
Vykres_LA421S14-A-UKDE.pdf
3D modely
LA421S14-A-TJBA.stp
LA421S14-B-TJBA.stp
LA421S07-A-TJCA.stp
LA421S07-B-TJCA.stp
LA421S14-A-TJCA.stp
LA421S14-B-TJCA.stp
LA421S14-B-UKDE.stp
LA421S14-A-UKGI.stp
LA421S14-B-UKGI.stp
LA421L13-A-TJCA.stp
LA421L13-B-TJCA.stp
LA421L18-A-TJCA.stp
LA421L18-B-TJCA.stp
LA421L18-B-UKGI.stp
LA421S14-B-UIEV.stp
LA421S14-A-UKDE.stp
LA421S14-A-UIEV.stp
