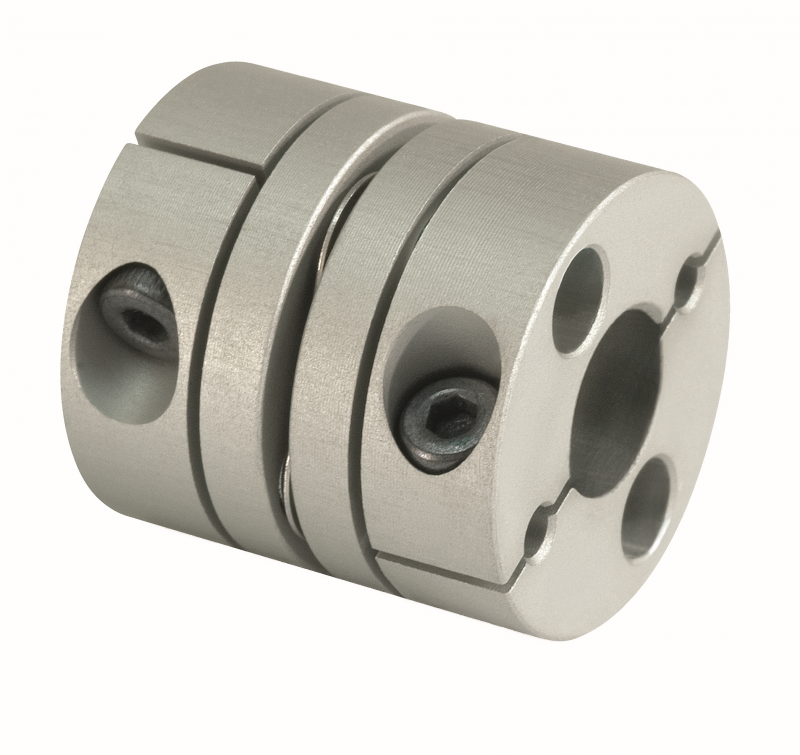

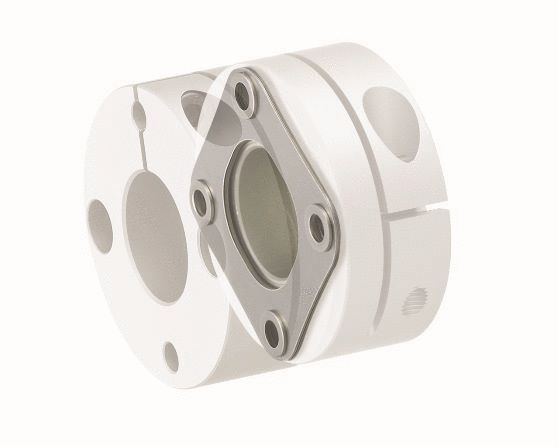

Spojky ServoClass Single Flex
- Pro vysoce výkonný servomotor a náročné aplikace pro řízení pohybu
- Vysoká torzní tuhost pro použití v přesných polohových aplikacích
- Ekologický, přizpůsobený směrnici RoHS bez zakázaných látek
- Nízká setrvačnost pro vysokorychlostní aplikace
- Nulová vůle a nízká hystereze zajišťují opakovatelné přesné polohování
Produktové video
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
Spojky ServoClass Single Flex:
| Typ | Jm. kroutící moment | Max. otáčky | Torzní tuhost | Max. odchylka | Průměr vrtání | |||
|---|---|---|---|---|---|---|---|---|
| (Nm) | (rpm) | (Nm/rad) | úhlová | radiální | axiální | Min | Max | |
| (°) | (mm) | (mm) | (mm) | (mm) | ||||
| SD002R | 0,25 | 10000 | 190 | 0,5 | 0,01 | 0,04 | 3 | 5 |
| SD005R | 0,6 | 10000 | 500 | 0,5 | 0,02 | 0,05 | 3 | 6 |
| SD010R | 1 | 10000 | 1400 | 1 | 0,02 | 0,1 | 3 | 8* |
| SD020R | 2 | 10000 | 3700 | 1 | 0,02 | 0,15 | 4 | 11 |
| SD025R | 4 | 10000 | 5600 | 1 | 0,02 | 0,19 | 5 | 14 |
| SD030R | 5 | 10000 | 8000 | 1 | 0,02 | 0,2 | 5 | 16 |
| SD035R | 8 | 10000 | 18000 | 1 | 0,02 | 0,25 | 6 | 18 |
| SD040R | 10 | 10000 | 20000 | 1 | 0,02 | 0,3 | 8 | 22 |
| SD050R | 25 | 10000 | 32000 | 1 | 0,02 | 0,4 | 8 | 30 |
| SD055R | 40 | 10000 | 50000 | 1 | 0,02 | 0,42 | 10 | 30 |
| SD060R | 60 | 10000 | 70000 | 1 | 0,02 | 0,45 | 11 | 35 |
| SD080R | 100 | 10000 | 140000 | 1 | 0,02 | 0,55 | 18 | 40 |
| SD090R | 180 | 10000 | 100000 | 1 | 0,02 | 0,65 | 25 | 45 |
| SD100R | 250 | 10000 | 120000 | 1 | 0,02 | 0,74 | 32 | 45 |
* SC010 s otvorem 8 mm bude mít upínací šroub M2 a utahovací moment 0,4 Nm
