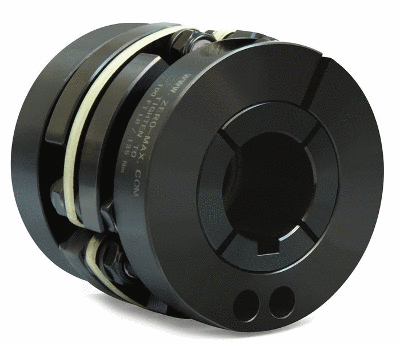

Spojky CD Single Flex ocelové
Specifikace – parametry
Spojky CD Single Flex ocelové:
Typ | Jm. kroutící moment | Max. kroutící moment | Torzní tuhost | Max. odchylka | Max. průměr vrtání | |||
---|---|---|---|---|---|---|---|---|
(Nm) | (Nm) | (Nm/rad) | úhlová | radiální | axiální | s drážkou | bez drážky | |
(°) | (mm) | (mm) | (mm) | (mm) | ||||
6A18C | 20 | 40 | 11650 | 3 | 0,10 | 0,8 | 16 | 21 |
6A22C | 30 | 60 | 17352 | 3 | 0,15 | 0,9 | 20 | 25 |
6A26C | 53 | 106 | 20100 | 3 | 0,2 | 1,1 | 24 | 30 |
6A30C | 90 | 180 | 42976 | 3 | 0,3 | 1,3 | 30 | 35 |
6A37C | 181 | 362 | 67167 | 3 | 0,3 | 1,8 | 38 | 48 |
6A45C | 282 | 564 | 123909 | 3 | 0,4 | 2,3 | 45 | 55 |
6A52C | 402 | 804 | 168656 | 3 | 0,5 | 2,8 | 60 | 65 |
6A60C | 718 | 1436 | 268595 | 3 | 0,5 | 3,3 | 70 | 75 |
6A67C | 1164 | 2328 | 401084 | 3 | 0,6 | 3,8 | 80 | 60 |
