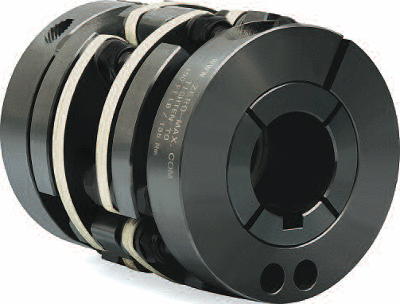

Spojky CD Double Flex ocelové
Specifikace – parametry
Spojky CD Double Flex ocelové:
Typ | Jm. kroutící moment | Max. kroutící moment | Torzní tuhost | Max. odchylka | Max. průměr vrtání | |||
---|---|---|---|---|---|---|---|---|
(Nm) | (Nm) | (Nm/rad) | úhlová | radiální | axiální | s drážkou | bez drážky | |
(°) | (mm) | (mm) | (mm) | (mm) | ||||
6A18C | 20 | 40 | 5500 | 3 | 0,56 | 1,5 | 16 | 21 |
6A22C | 30 | 60 | 8482 | 3 | 0,66 | 1,8 | 20 | 25 |
6A26C | 53 | 106 | 9712 | 3 | 0,76 | 2,2 | 24 | 30 |
6A30C | 90 | 180 | 20923 | 3 | 1 | 2,5 | 30 | 35 |
6A37C | 181 | 362 | 32700 | 3 | 1,2 | 3,6 | 38 | 48 |
6A45C | 282 | 564 | 60324 | 3 | 1,3 | 4,6 | 45 | 55 |
6A52C | 402 | 804 | 82109 | 3 | 1,6 | 5,6 | 60 | 65 |
6A60C | 718 | 1436 | 130763 | 3 | 1,8 | 6,6 | 70 | 75 |
6A67C | 1164 | 2328 | 195365 | 3 | 1,9 | 7,6 | 80 | 90 |
