- Synchronní bezkartáčový servomotor
- Otáčky až 5000 ot./min
- Izolační třída F
- Stupeň krytí IP 65 pro kryt motoru
- Černé práškové lakování RAL 9005
- Tepelná ochrana PT 1000 (kromě TC 40)
- Třída vyvážení hřídele G 2,5, podle ISO 1940
- Hřídel s klíčem nebo bez klíče
- Zpětná vazba: 2pólový resolver, TTL enkodér, víceotáčkový absolutní enkodér (Hiperface)
- 90° otočné konektory IP67 (kromě TC 40)
- Volitelně nulová vůle, nouzová brzda s permanentním magnetem
- Volitelné utěsnění hřídele
- Certifikace UL

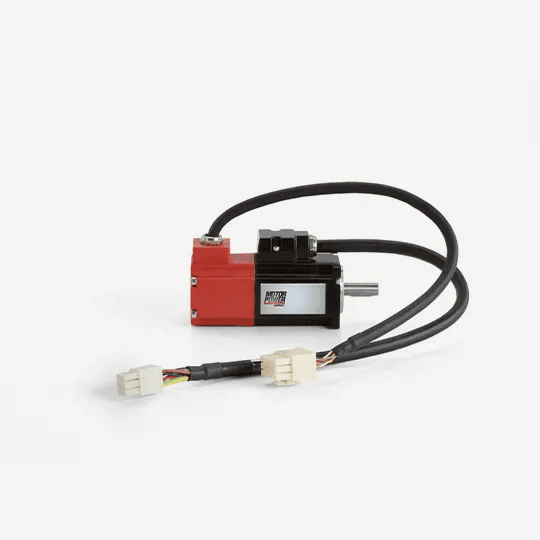

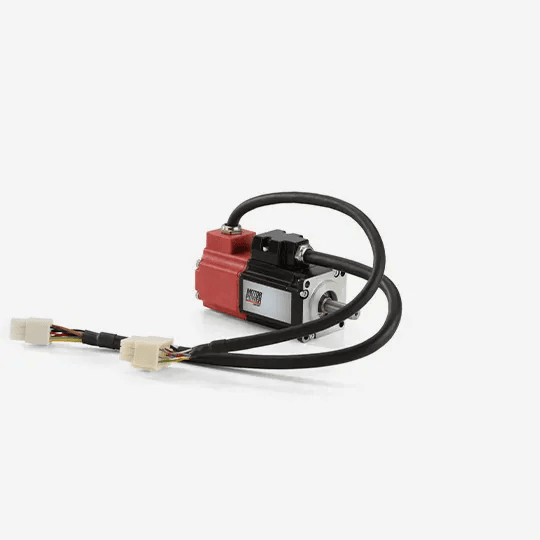

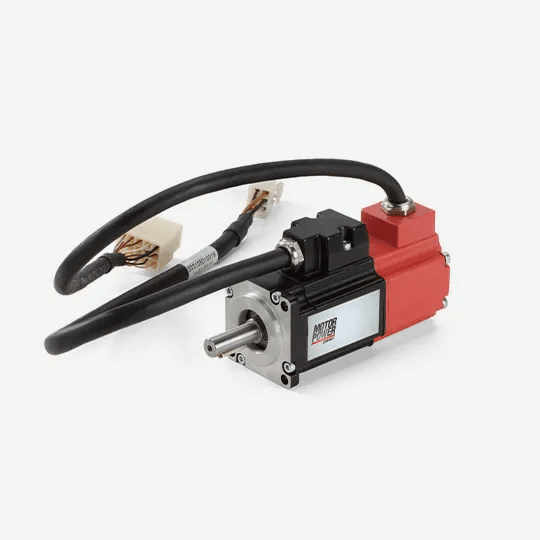

Tetra Compact Low Voltage
Bezkartáčové DC servomotory pro nízké napětí
Kategorie Tetra Compact Low Voltage zahrnuje bezkartáčové stejnosměrné servomotory s nízkým napětím od 60 W do 800 W s přírubou 40, 60 a 80 mm. Tato řada je ideálním řešením pro aplikace pracující při nízkém napětí, ať už z bezpečnostních důvodů nebo v případě bateriově napájených systémů.

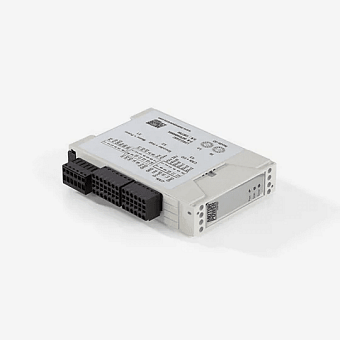

Tuto řadu doplňuje kompaktní řada řídicích jednotek Lite Pro.
Popis
Specifikace – parametry
Typ | Jmenovitý výkon |
Jmenovitý točivý moment |
Špičkový točivý moment |
Jm. napětí | Otáčky | Typ řídicí jednotky |
---|---|---|---|---|---|---|
[W] | [Nm] | [Nm] | [V] | [ot/min] | ||
TC 40 0,16 00 | 60 | 0,19 | 0,48 | 48 | 3000 | LITE PRO E 65 |
TC 40 0,16 32 | 60 | 0,19 | 0,48 | 24 | 3000 | LITE PRO E 65 |
TC 40 0,32 00 | 100 | 0,32 | 0,96 | 48 | 3000 | LITE PRO E 40 |
TC 40 0,32 32 | 100 | 0,32 | 0,96 | 24 | 3000 | LITE PRO E 40 |
TC 60 0,65 00 | 200 | 0,64 | 1,95 | 48 | 3000 | LITE PRO E 20 |
TC 60 0,65 01 | 200 | 0,64 | 1,95 | 48 | 3000 | LITE PRO E 40 |
TC 60 0,65 32 | 200 | 0,64 | 1,95 | 24 | 3000 | LITE PRO E 20 |
TC 60 1,3 01 | 370 | 1,18 | 3,9 | 48 | 3000 | LITE PRO E 20 |
TC 60 1,3 32 | 280 | 0,8 | 3,9 | 24 | 3000 | LITE PRO E 25 |
TC 80 1,5 01 | 480 | 1,53 | 4,5 | 48 | 3000 | LITE PRO E 20 |
TC 80 1,5 03 | 480 | 1,53 | 4,5 | 48 | 3000 | LITE PRO E 20 |
TC 80 2,8 02 | 630 | 2 | 8,4 | 48 | 3000 | LITE PRO E 25 |
Ke stažení
