- Synchronní bezkartáčový servomotor, trvale buzený
- Jmenovitý výkon od 60 W do až 1820 W
- Maximální otáčky servomotoru až 5000 ot/min.
- Izolační třída F (155 °C)
- IP 65 na těle motoru
- Teplotní ochrana PT 1000 (kromě TC 40)
- Hřídel -16NiCr4- třída vyvážení G 2,5 podle ISO 1940
- Hladká hřídel nebo hřídel s drážkou pro pero
- Vestavěný rezolver se zpětnou vazbou 2 póly
- Kabelová příruba s konektory AMP pro TC 40 (pouze do -20 °C)
- 90° kruhové otočné konektory (IP 67) pro všechny ostatní modely
- Speciální vnitřní tropická izolace
- Vnější šrouby z nerezové oceli
- Speciální dodatečný vnější nátěr černou barvou Inverpur -vyjma hřídele, centrování příruby, kabelů a konektorů
- Volitelné utěsnění hřídele

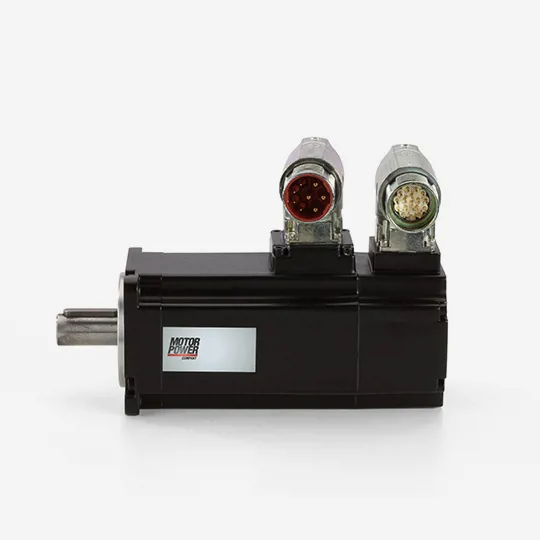

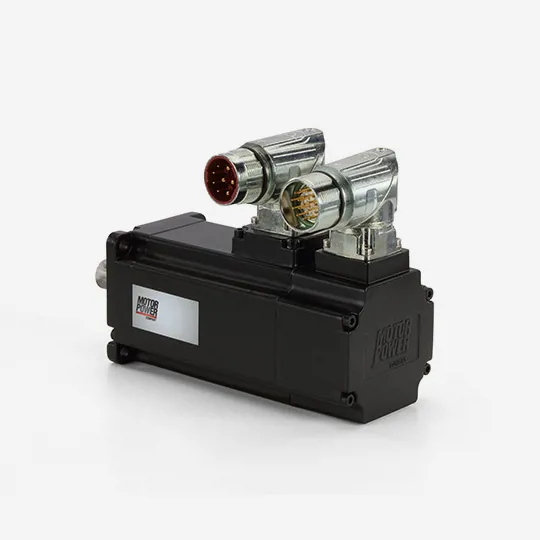

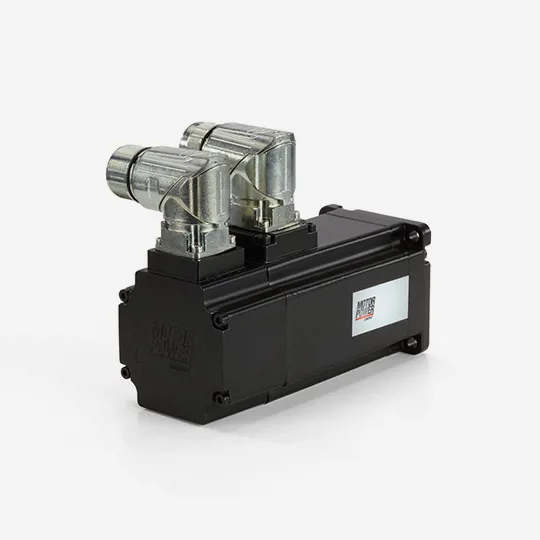

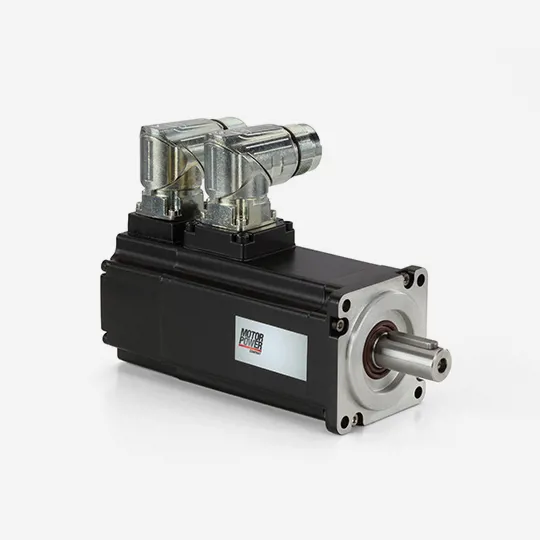

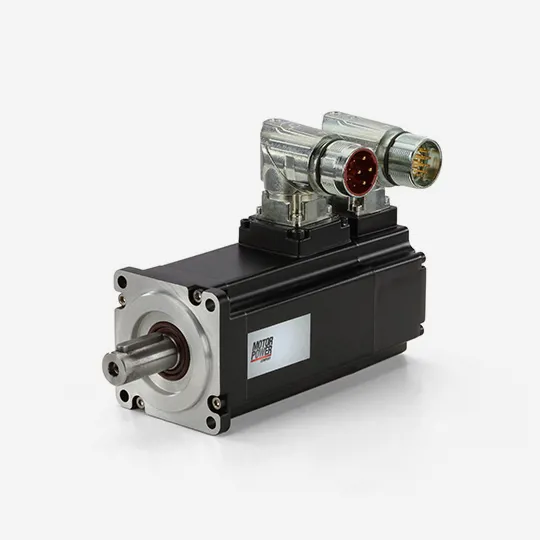

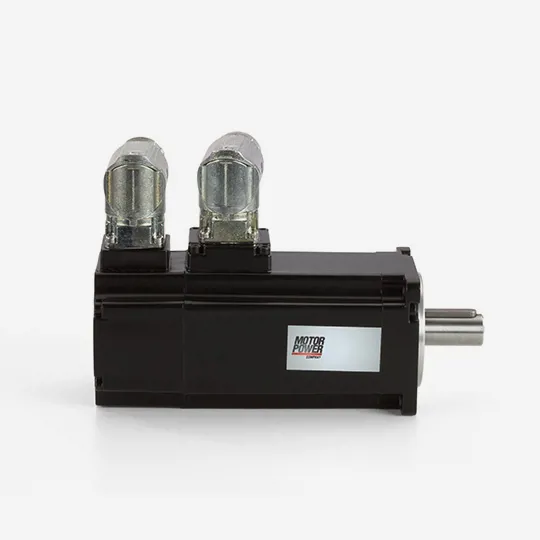

Tetra Compact Extreme
Bezkartáčový servomotor pro náročné až extrémní podmínky
Střídavé synchronní motory Tetra Compact-X jsou určeny pro práci při teplotách od -40 °C do +80 °C a díky speciální úpravě těla motoru a komponentů, které jsou vyrobeny tak, aby odolávaly výrazným teplotním výkyvům, odvedou svou práci v drsných vlhkých, pouštních, horkých, studených nebo ledových podmínkách.
Popis
Specifikace – parametry
Typ | Jmenovitý výkon |
Jmenovitý točivý moment |
Špičkový točivý moment |
Jm. napětí | Otáčky | Typ řídicí jednotky |
---|---|---|---|---|---|---|
[W] | [Nm] | [Nm] | [V] | [ot/min] | ||
TC-X 40 0,16 32 | 60 | 0,19 | 0,48 | 24 Vdc | 3000 | - |
TC -X 40 0,16 01 | 60 | 0,19 | 0,48 | 48 Vdc | 3000 | - |
TC-X 40 0,32 01 | 100 | 0,32 | 0,96 | 48 Vdc | 3000 | - |
TC-X 40 0,32 21 | 100 | 0,32 | 0,96 | 230 Vac | 3000 | FLEXI PRO 1D5 2 A |
TC-X 60 0,65 21 | 200 | 0,64 | 1,95 | 230 Vac | 3000 | FLEXI PRO 1D5 2 A |
TC-X 60 1,3 21 | 370 | 1,18 | 3,9 | 230 Vac | 3000 | FLEXI PRO 003 2 A |
TC-X 60 1,3 15 | 370 | 1,18 | 3,9 | 400 Vac | 3000 | FLEXI PRO 003 4 D |
TC-X 80 1,5 21 | 480 | 1,53 | 4,5 | 230 Vac | 3000 | FLEXI PRO 006 2 A |
TC-X 80 1,5 15 | 480 | 1,53 | 4,5 | 400 Vac | 3000 | FLEXI PRO 003 4 D |
TC-X 80 2,8 21 | 800 | 2,55 | 8,4 | 230 Vac | 3000 | FLEXI PRO 006 2 A |
TC-X 80 2,8 15 | 800 | 2,55 | 8,4 | 400 Vac | 3000 | FLEXI PRO 006 4 D |
TC-X 80 4 15 | 1068 | 3,4 | 12,0 | 230 Vac | 3000 | FLEXI PRO 006 2 A |
TC-X 80 4 17 | 1068 | 3,4 | 12,0 | 400 Vac | 3000 | FLEXI PRO 003 4 D |
TC-X 100 3,2 21 | 820 | 2,61 | 11,0 | 230 Vac | 3000 | FLEXI PRO 006 2 A |
TC-X 100 3,2 15 | 820 | 2,61 | 11,0 | 400 Vac | 3000 | FLEXI PRO 006 4 D |
TC-X 100 5,6 15 | 1320 | 4,2 | 22,0 | 400 Vac | 3000 | FLEXI PRO 012 4 A |
TC-X 100 8 15 | 1820 | 5,8 | 33,0 | 400 Vac | 3000 | FLEXI PRO 012 4 D |
