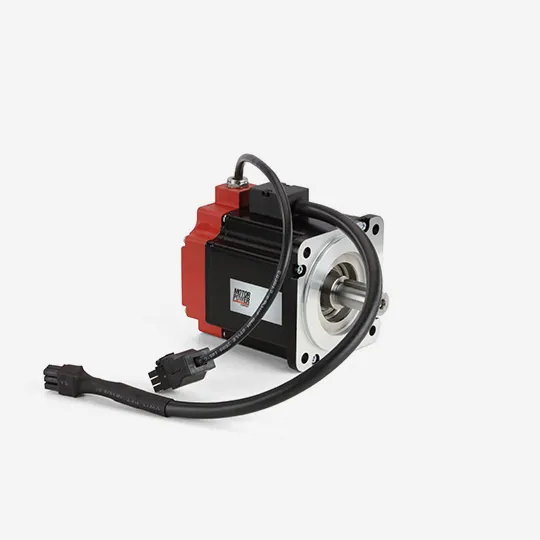

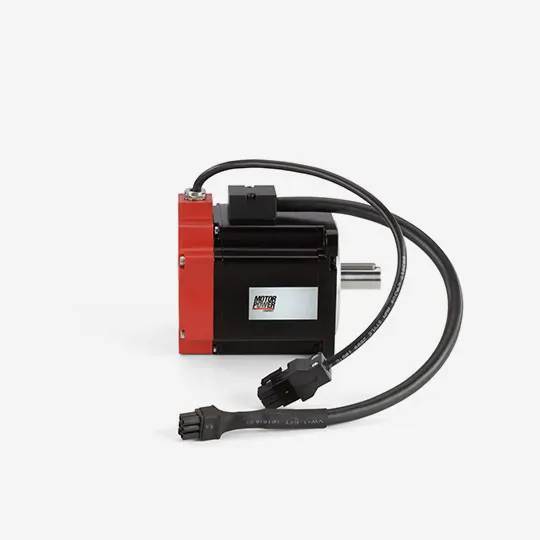

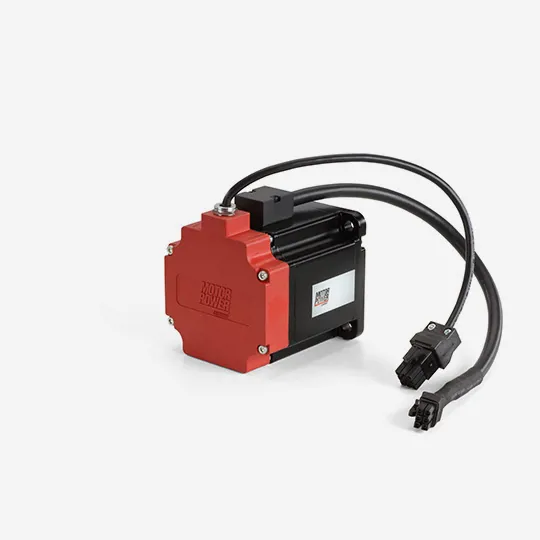

Tetra Compact 4

Servomotory s kompaktními rozměry

Díky kompaktní konstrukci, zkrácené o 30 % oproti předchozím modelům, řada TETRA COMPACT 4 od společnosti Motor Power Company nabízí výjimečnou hustotu výkonu, účinnost a rychlost.

Tato řada zahrnuje 10pólové servomotory s různými možnostmi zpětné vazby a široký rozsah jmenovitých výkonů. Spojením těchto výkonných servomotorů s univerzálními řídicími jednotkami BL vyniká řada TETRA COMPACT 4 v různých aplikacích.

Popis

Typ motoru: Třífázový synchronní servomotor BPM
Velikost rámu: 40 - 60 - 80 - 100 - 130 - 150 - 180 mm
Jmenovitý výstupní točivý moment: od 0,16 do 47,75 Nm
Jmenovitý výstupní výkon: Od 50 do 7500 W
Jmenovité otáčky servomotoru: Až 6000 ot./min
Maximální otáčky servomotoru: Až 8000 ot./min
Izolační třída: F (155 °C)
Třída ochrany: IP65 (s olejovým těsněním)
Okolní provozní teplota: -20 až +40 °C
Teplotní čidlo PT1000 (bez čidla pro velikost 40)
Zpětná vazba
Snímač, TTL enkodér, absolutní enkodér (Hiperface, EnDat, BiSS Line, RS-485)
Certifikace: CE, Rohs, Reach, UL

Specifikace – parametry

Typ servomotoru	Jmenovitý výkon při 3000 ot/min	Jmenovitý výkon při 6000 ot/min	Jmenovitý točivý moment	Špičkový točivý moment	Pracovní otáčky	Maximální otáčky	24 Vdc	48 Vdc	230 Vac	400 Vac	Moment setrvačnosti
	[W]	[W]	[Nm]	[Nm]	[ot/min]	[ot/min]					[kg cm2]
TC4 40 1A	50	85	0.16	0.56	3000/6000	8000	√	√	√	√	0.0305
TC4 40 1B	100	175	0.32	1.12	3000/6000	8000	√	√	√	√	0.0561
TC4 60 2A	200	350	0.64	2.24	3000/6000	8000			√	√	0.223
TC4 60 2B	400	600	1.27	4.44	3000/6000	8000			√	√	0.414
TC4 80 3A	400	700	1.27	4.44	3000/6000	8000			√	√	0.79
TC4 80 3B	750	1100	2.38	8.33	3000/6000	8000			√	√	1.42
TC4 80 3C	1000	1300	3.18	11.10	3000/6000	8000			√	√	2.03
TC4 100 4A	1000	-	3.18	16.50	3000	6000			√	√	2.53
TC4 100 4B	2000	-	6.37	33.00	3000	6000			√	√	4.61
TC4 130 5F	1000	-	3.18	14.30	3000	4000			√	√	6.70
TC4 130 5G	1500	-	4.77	21.48	3000	4000			√	√	9.72
TC4 130 5H	2000	-	6.36	28.65	3000	4000			√	√	12.77
TC4 150 6A	2500	-	7.95	33.42	3000	4000			√	√	15.18
TC4 150 6B	4000	-	12.73	66.85	3000	4000			√	√	27.68
TC4 150 6C	6000	-	19.10	100.27	3000	4000			√	√	40.17
TC4 180 7A	2000	-	6.37	28.65	3000	4000			√	√	25.22
TC4 180 7C	3500	-	11.14	50.30	3000	4000			√	√	-
TC4 180 7D	4500	-	28.65	71.62	1500	4000			√	√	-
TC4 180 7E	5500	-	35.00	87.53	1500	4000			√	√	-
TC4 180 7F	7500	-	47.75	119.37	1500	4000			√	√	-
