- Přímý pohon a bezkartáčový motor
- Plně integrovaný s enkodérem a ložisky
- Nízký cogging efekt
- Volitelné nízkootáčkové nebo vysokootáčkové vinutí
- Vysoká hustota točivého momentu
- Ploché provedení s velkým středovým otvorem

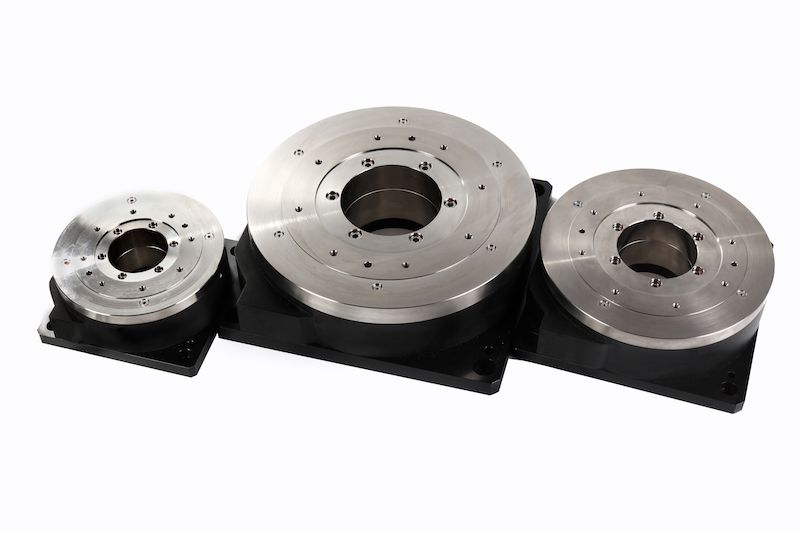

Rotační stoly s přímým pohonem - řada AXD
Otočné stoly s přímým pohonem pomocí bezkartáčového motoru. Vhodné pro vysoce dynamické aplikace, kde je důležitá přesnost a opakovatelnost. Díky přímému pohonu je vůle minimální.
Rotační stůl řady AXD se vyznačuje tenkou a kompaktní konstrukcí s vysokým špičkovým a stálým točivým momentem navzdory relativně malým rozměrům motoru. Vysokorychlostní a přesné zařízení k obsluze dopravníků, lisů a dalších průmyslových strojů. Menší verze lze použít k pohonu kloubů v robotech pro automatizaci, pohonu aplikací pick-and-place, manipulaci s materiálem a balení.
Popis
Specifikace – parametry
| Model | Průměr [mm] |
Výška [mm] |
Průchozí otvor [mm] |
Max. otáčky (při špičkovém točivém momentu) [ot/min] |
Opakovatelnost [arcmin] |
|---|---|---|---|---|---|
| AXD80-56 | 80 | 56 | 12 | 3000 | +/-6 |
| AXD120-61 | 120 | 61 | 42 | 1700 | +/-3 |
| AXD160-67 | 160 | 67 | 55 | 800 | +/-2.5 |
| AXD200-77 | 200 | 77 | 70 | 490 | +/-2 |
| AXD280-100 | 280 | 100 | 113 | 180 | +/-2 |
| AXD400-155 | 400 | 155 | 130 | 140 | +/-2 |
Ke stažení
Katalog ke stažení
Mám zájem nebo dotaz
Potřebujete poradit nebo poskytnout více informací? Nechte nám na sebe kontakt, rádi Vám zavoláme.
