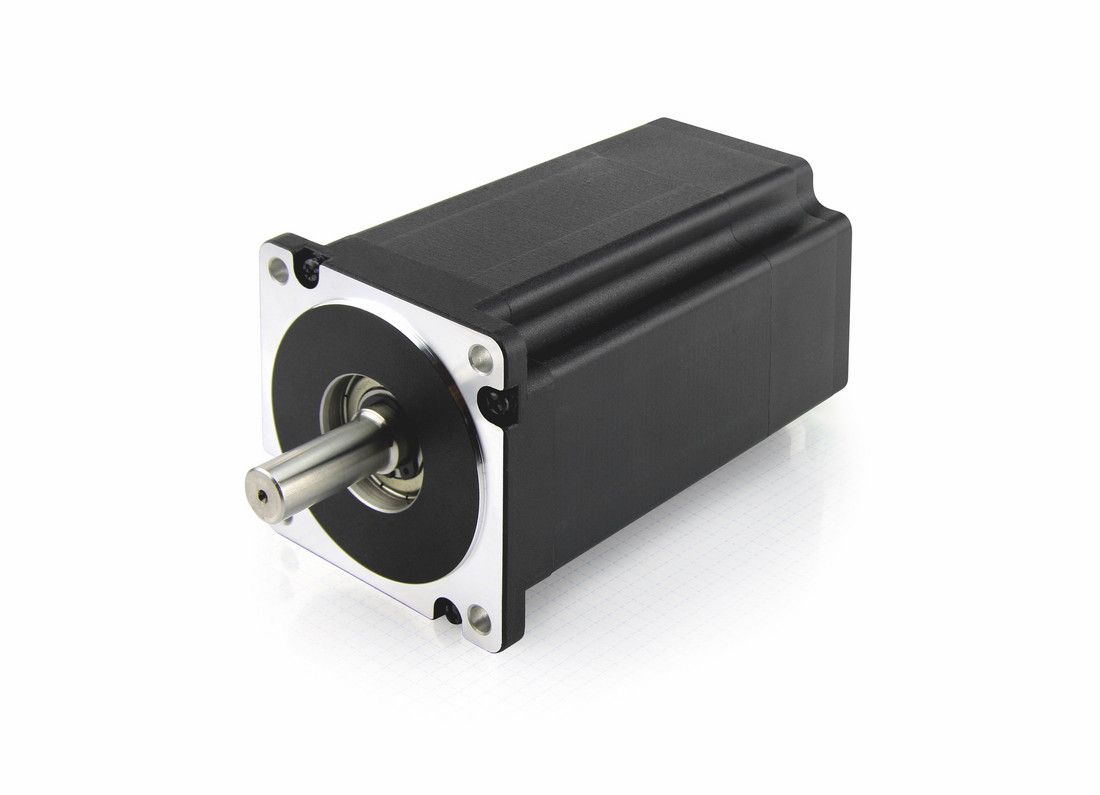

PD6-C NEMA 34 Krokový motor s integrovaným řízením
Inteligentní krokový motor s integrovaným řízením a enkodérem. Ideální pro aplikace vyžadující vysokou účinnost a kompaktní rozměry. Prostorově úsporný servosystém s jednoduchou instalací. Velikost příruby: 86 mm.
- Řízení pomocí sběrnice, hodin a směru nebo analogových/digitálních vstupů.
- Snadná parametrizace přes CANopen nebo USB
- Jednoduché programování pomocí Plug & Drive Studio
- Uzavřená smyčka s jednootáčkovým absolutním enkodérem
- Vysoká přesnost a plynulý chod
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Nm) | Délka kroku | Napájecí napětí (V) | Proud (A) | Rozhraní | Rozměry (mm) | Hřídel (mm) | PDF Kat. |
|---|---|---|---|---|---|---|---|---|---|
| PD6-C8918S6404-E-09 | 34 | 3,6 | 1,8° | 12 ~ 48 | 6,5 | CANopen, USB, IO (clk,dir,analog) | 86x86x91 | ∅14x35 |
|
| PD6-C8918M9504-E-09 | 34 | 5,94 | 1,8° | 12 ~ 48 | 9,5 | CANopen, USB, IO (clk,dir,analog) | 86x86x123 | ∅14x35 |
|
| PD6-C8918L9504-E-09 | 34 | 9,33 | 1,8° | 12 ~ 48 | 9,5 | CANopen, USB, IO (clk,dir,analog) | 86x86x153 | ∅14x35 |
|
