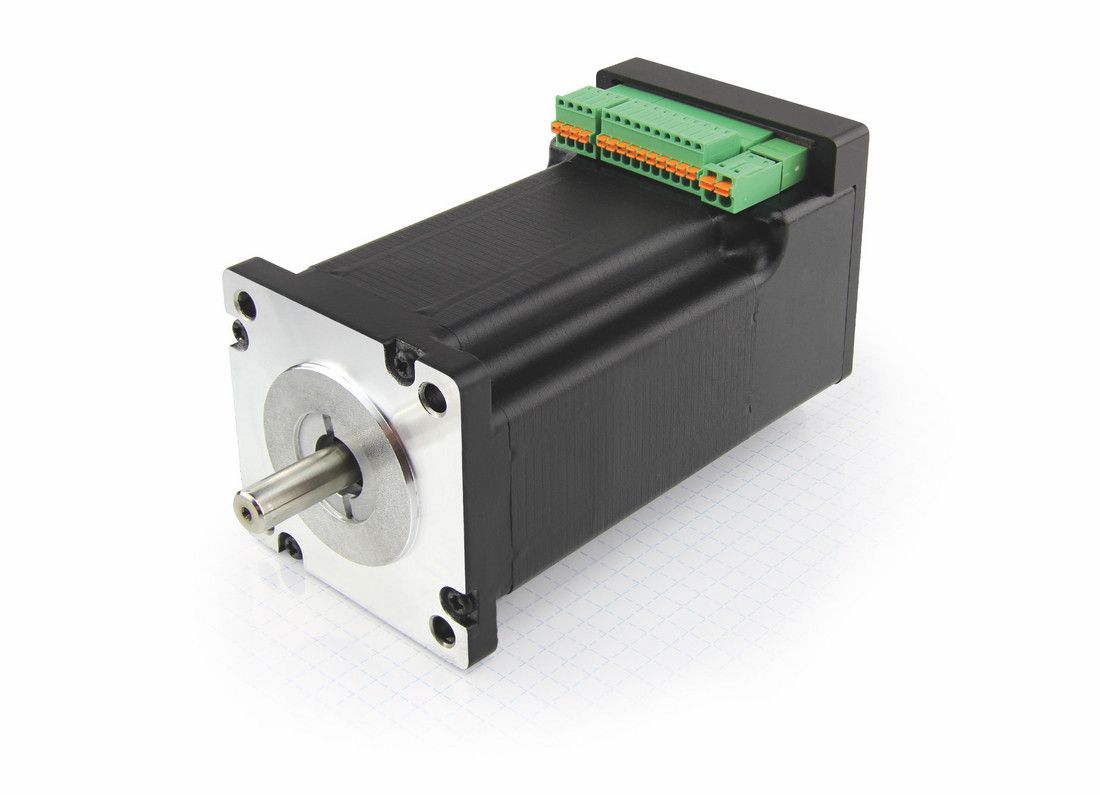

PD4-C NEMA 23/24 - Krokový motor s integrovaným řízením
Inteligentní krokový motor s integrovaným řízením a enkodérem. Prostorově úsporný servosystém s jednoduchou instalací. Velikosti přírub: 56 a 60 mm.
- Řízení pomocí sběrnice, hodin a směru nebo analogových/digitálních vstupů.
- Snadná parametrizace přes CANopen nebo USB.
- Jednoduché programování pomocí Plug & Drive Studio
- Uzavřená smyčka s jednootáčkovým absolutním enkodérem
- Vysoká přesnost a plynulý chod
- Motory s rozhraním USB jsou obzvláště vhodné pro řízení prostřednictvím IO (hodiny a směr, analogové).
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Ncm) | Délka kroku | Napáj. napětí (V) | Pr. (A) | Rozhraní | Rozměry (mm) | Hřídel (mm) | PDF Kat. |
|---|---|---|---|---|---|---|---|---|---|
| PD4-C5918X4204-E-01 | 23 | 53,7 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 56x56x65 | ∅6,35x19 |
|
| PD4-C5918X4204-E-08 | 23 | 53,7 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 56x56x65 | ∅6,35x19 |
|
| PD4-C5918M4204-E-01 | 23 | 124 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 56x56x79 | ∅6,35x19 |
|
| PD4-C5918M4204-E-08 | 23 | 124 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 56x56x79 | ∅6,35x19 |
|
| PD4-C5918L4204-E-01 | 23 | 187 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 56x56x100 | ∅6,35x19 |
|
| PD4-C5918L4204-E-08 | 23 | 187 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 56x56x100 | ∅6,35x19 |
|
| PD4-C6018L4204-E-01 | 24 | 354 | 1,8° | 12 ~ 48 | 4,2 | USB, IO (clk,dir,analog) | 60x60x112,5 | ∅8x19 |
|
| PD4-C6018L4204-E-08 | 24 | 354 | 1,8° | 12 ~ 48 | 4,2 | CANopen | 60x60x112,5 | ∅8x19 |
|
Ke stažení
Katalog ke stažení
Katalog_PD4-C.pdf
Vykres_PD4-C5918X4204-E-01.pdf
Vykres_PD4-C5918X4204-E-08.pdf
Vykres_PD4-C5918M4204-E-01.pdf
Vykres_PD4-C5918M4204-E-08.pdf
Vykres_PD4-C5918L4204-E-01.pdf
Vykres_PD4-C5918L4204-E-08.pdf
Vykres_PD4-C6018L4204-E-01.pdf
Vykres_PD4-C6018L4204-E-08.pdf
Manual_PD4C_USB.pdf
Manual_PD4C_CANopen.pdf
3D modely
