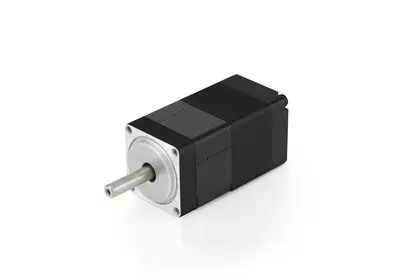

PD1-C NEMA 11 - Krokový motor s integrovaným řízením
Krokový motor PD1-C28 je nejmenším členem rodiny inteligentních servopohonů Nanotec. K dispozici jsou tři verze motoru v každé ze dvou délek: Jedna s krytím IP20, verze s krytím IP65 a modulární varianta s otevřeným krytem, kterou lze upravit pro aplikace s vlastními konektory.
- Řízení pomocí průmyslové sběrnice, hodin a směru nebo analogových/digitálních vstupů.
- Snadná parametrizace prostřednictvím CANopen nebo Modbus RTU.
- Jednoduché programování pomocí Plug & Drive Studio.
- Uzavřená smyčka s jednootáčkovým absolutním enkodérem.
- Přesný a plynulý provoz.
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Ncm) | Délka kroku | Napáj. napětí (V) | Proud (A) | Rozhraní | Rozměry (mm) | Hřídel (mm) |
|---|---|---|---|---|---|---|---|---|
| PD1-C281S15-E-20-2 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x54 | ∅5x20 |
| PD1-C281S15-E-20-5 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x54 | ∅5x20 |
| PD1-C281L15-E-20-2 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x73,6 | ∅5x20 |
| PD1-C281L15-E-20-5 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x73,6 | ∅5x20 |
| PD1-C281S15-E-65-2 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x54 | ∅5x20 |
| PD1-C281S15-E-65-5 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x54 | ∅5x20 |
| PD1-C281L15-E-65-2 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x73,6 | ∅5x20 |
| PD1-C281L15-E-65-5 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x73,6 | ∅5x20 |
| PD1-C281S15-E-OF-2 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x54 | ∅5x20 |
| PD1-C281S15-E-OF-5 | 11 | 9 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x54 | ∅5x20 |
| PD1-C281L15-E-OF-2 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | CANopen | 28x28x73,6 | ∅5x20 |
| PD1-C281L15-E-OF-5 | 11 | 18 | 1,8° | 12 ~ 30 | 1,5 | Modbus RTU | 28x28x73,6 | ∅5x20 |
