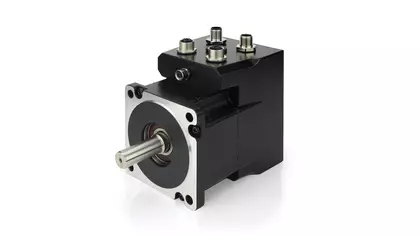

PD6-E NEMA 34 - Krokový motor s řízením, krytí IP65
Inteligentní kompaktní pohony od společnosti Nanotec kombinují motor, řídicí jednotku a enkodér v prostorově úsporném balení. S přírubou o průměru 86 mm a přídržným momentem 10 Nm je PD6-E891 nejvýkonnějším krokovým motorem této produktové řady.
- Řízení pomocí průmyslové sběrnice, hodin a směru nebo analogových/digitálních vstupů.
- Integrovaný jednootáčkový absolutní snímač, volitelně víceotáčkový snímač
- Polní sběrnice: CANopen, EtherCAT, Modbus RTU, Modbus TCP, Profinet a EtherNet/IP.
- Snadná parametrizace přes USB
- Jednoduché programování pomocí Plug & Drive Studio 3
- Zkrácení doby instalace a snížení náročnosti zapojení
- PD6-E je ideální pro dynamické aplikace s velkým zrychlením, jako jsou obráběcí stroje, tiskové hlavy nebo kamerové polohovací systémy.
Parametry
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | Přídrž. mom. (Nm) | Napáj. napětí (V) | Proud (A) | Rozhraní | Rozměry (mm) | Hřídel (mm) |
|---|---|---|---|---|---|---|
| PD6-E891L95-E-65-1 | 9,33 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x175 | ∅14x37 |
| PD6-E891L95-E-65-2 | CANopen | |||||
| PD6-E891L95-E-65-3 | EtherNet/IP | |||||
| PD6-E891L95-E-65-4 | Modbus TCP | |||||
| PD6-E891L95-E-65-5 | Modbus RTU | |||||
| PD6-E891L95-E-65-10 | Profinet | |||||
| PD6-E891L95-M-65-1 | 9,33 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x175 | ∅14x37 |
| PD6-E891L95-M-65-2 | CANopen | |||||
| PD6-E891L95-M-65-3 | EtherNet/IP | |||||
| PD6-E891L95-M-65-4 | Modbus TCP | |||||
| PD6-E891L95-M-65-10 | Profinet | |||||
| PD6-E891M95-E-65-1 | 5,94 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x145 | ∅14x37 |
| PD6-E891M95-E-65-2 | CANopen | |||||
| PD6-E891M95-E-65-3 | EtherNet/IP | |||||
| PD6-E891M95-E-65-4 | Modbus TCP | |||||
| PD6-E891M95-E-65-5 | Modbus RTU | |||||
| PD6-E891M95-E-65-10 | Profinet | |||||
| PD6-E891M95-M-65-1 | 5,94 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x145 | ∅14x37 |
| PD6-E891M95-M-65-2 | CANopen | |||||
| PD6-E891M95-M-65-3 | EtherNet/IP | |||||
| PD6-E891M95-M-65-4 | Modbus TCP | |||||
| PD6-E891M95-M-65-10 | Profinet | |||||
| PD6-E891S95-E-65-1 | 3,2 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x112 | ∅14x37 |
| PD6-E891S95-E-65-2 | CANopen | |||||
| PD6-E891S95-E-65-3 | EtherNet/IP | |||||
| PD6-E891S95-E-65-4 | Modbus TCP | |||||
| PD6-E891S95-E-65-5 | Modbus RTU | |||||
| PD6-E891S95-E-65-10 | Profinet | |||||
| PD6-E891S95-M-65-1 | 3,2 | 12 ~ 57,6 | 9,5 | EtherCAT | 86x86x112 | ∅14x37 |
| PD6-E891S95-M-65-2 | CANopen | |||||
| PD6-E891S95-M-65-3 | EtherNet/IP | |||||
| PD6-E891S95-M-65-4 | Modbus TCP | |||||
| PD6-E891S95-M-65-10 | Profinet |
