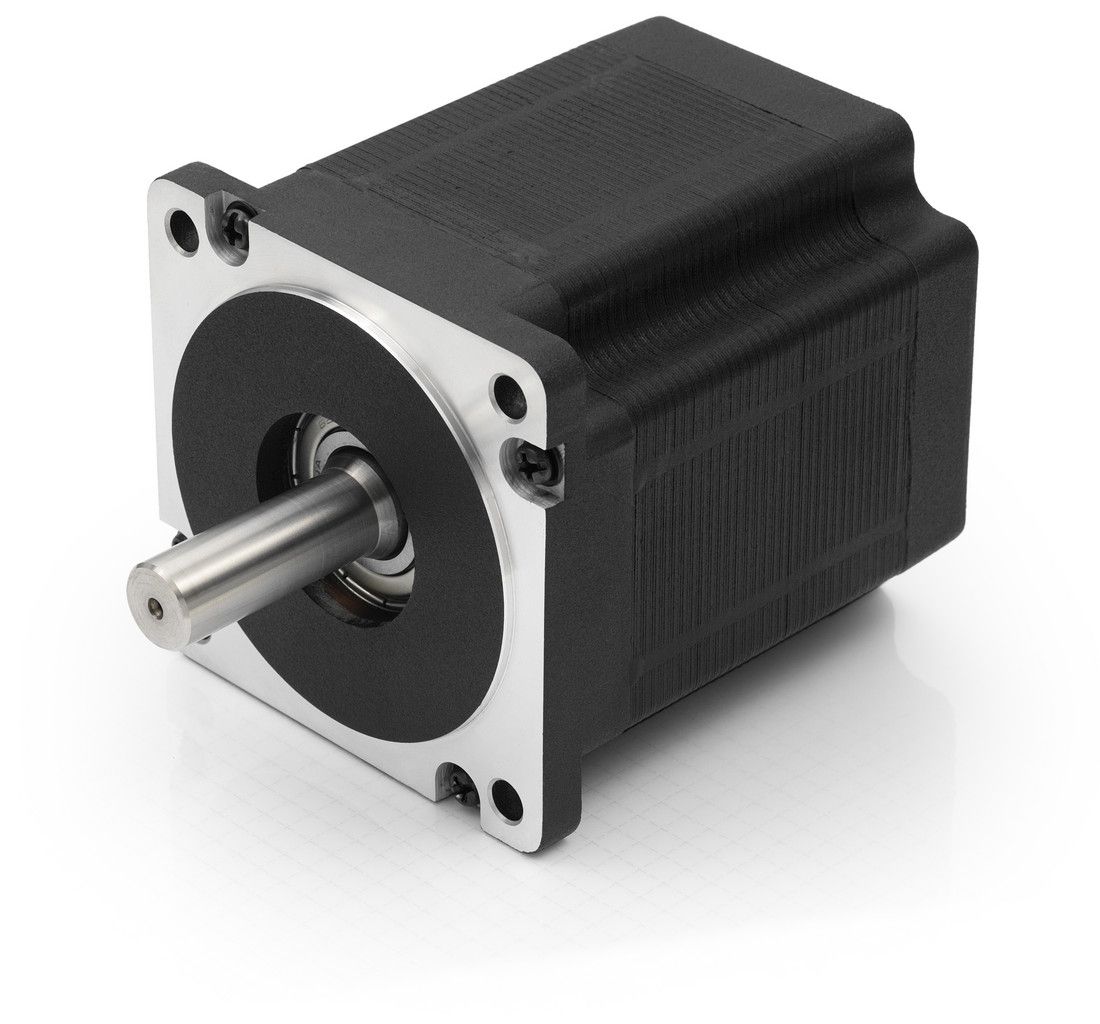

ST8918 - NEMA 34
Krokové motory Nanotec jsou k dispozici v mnoha velikostech a výkonových variantách. Kromě standardních motorů jsou k dispozici také verze na míru, motory s integrovaným enkodérem nebo motory pro specifické aplikace. Krokové motory mají dlouhou životnost a jsou speciálně navrženy pro aplikace vyžadující vysoký točivý moment a nízké rychlosti.
Produktové video
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Nm) | Délka kroku | Proud (A) | Indukčnost (mH) | Odpor (Ω) | Rozměry (mm) | Hřídel (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|---|
| ST8918S4508-A | 34 | 3,54 | 1,8° | 3,18 | 1,9 | 0,6 | 86x86x65 | ∅14x35 |
|
| ST8918S4508-B | 34 | 3,54 | 1,8° | 3,18 | 1,9 | 0,6 | 86x86x65 | ∅14x35 |
|
| ST8918M4508-A | 34 | 5,94 | 1,8° | 3,18 | 3 | 0,66 | 86x86x96 | ∅14x35 |
|
| ST8918M4508-B | 34 | 5,94 | 1,8° | 3,18 | 3 | 0,66 | 86x86x96 | ∅14x35 |
|
| ST8918M6708-A | 34 | 5,94 | 1,8° | 4,74 | 2,1 | 0,45 | 86x86x96 | ∅14x35 |
|
| ST8918M6708-B | 34 | 5,94 | 1,8° | 4,74 | 2,1 | 0,45 | 86x86x96 | ∅14x35 |
|
| ST8918L4508-A | 34 | 9,33 | 1,8° | 3,18 | 6,3 | 1,1 | 86x86x126 | ∅14x35 |
|
| ST8918L4508-B | 34 | 9,33 | 1,8° | 3,18 | 6,3 | 1,1 | 86x86x126 | ∅14x35 |
|
| ST8918L6708-A | 34 | 9,33 | 1,8° | 4,74 | 2,7 | 0,54 | 86x86x126 | ∅14x35 |
|
| ST8918L6708-B | 34 | 9,33 | 1,8° | 4,74 | 2,7 | 0,54 | 86x86x126 | ∅14x35 |
|
| ST8918D6708-A | 34 | 12 | 1,8° | 4,74 | 4,9 | 0,75 | 86x86x156 | ∅14x35 |
|
| ST8918D6708-B | 34 | 12 | 1,8° | 4,74 | 4,9 | 0,75 | 86x86x156 | ∅14x35 |
|
Ke stažení
Katalog ke stažení
katalog_ST8918.pdf
vykres_ST8918S4508-A.pdf
vykres_ST8918S4508-B.pdf
vykres_ST8918M4508-A.pdf
vykres_ST8918M4508-B.pdf
vykres_ST8918M6708-A.pdf
vykres_ST8918M6708-B.pdf
vykres_ST8918L4508-A.pdf
vykres_ST8918L4508-B.pdf
vykres_ST8918L6708-A.pdf
vykres_ST8918L6708-B.pdf
vykres_ST8918D6708-A.pdf
vykres_ST8918D6708-B.pdf
