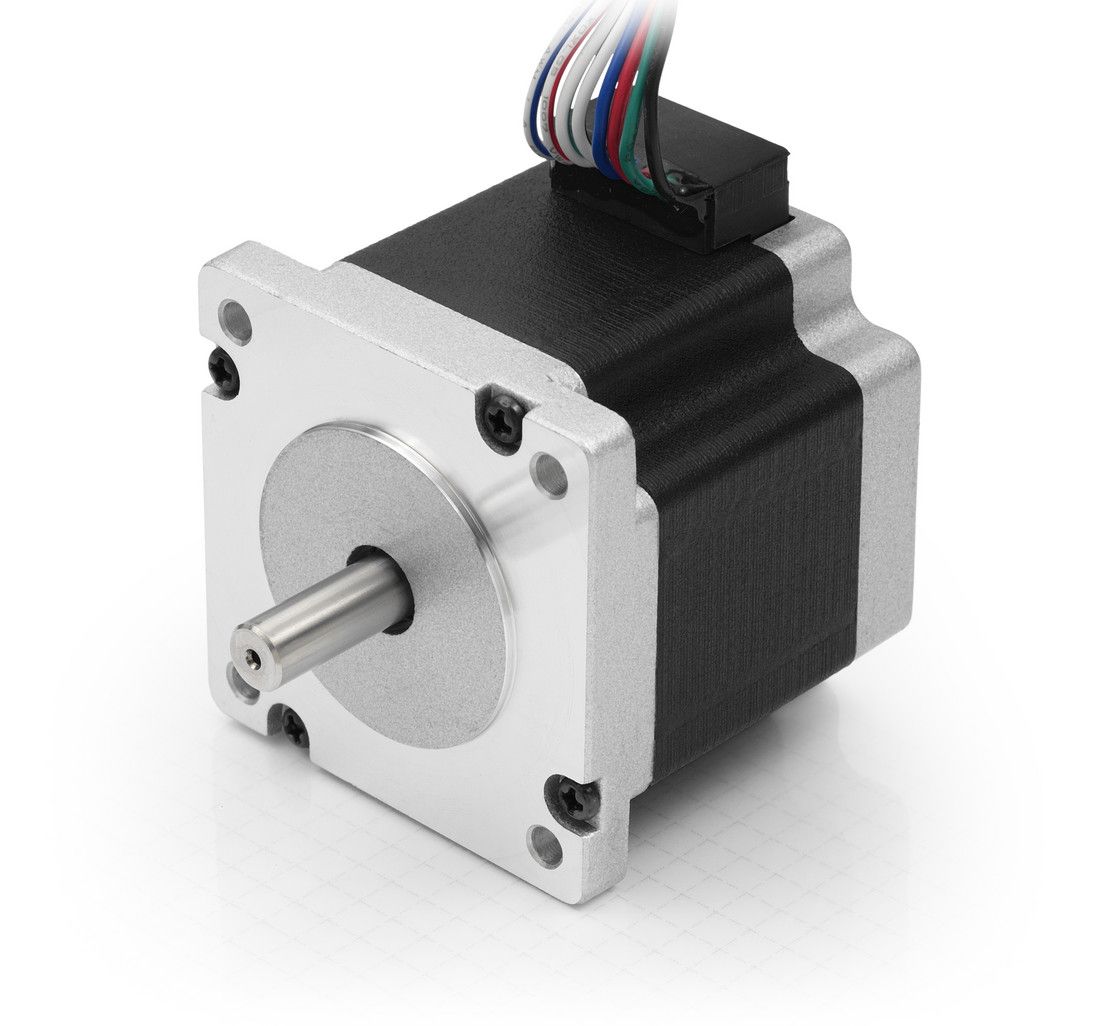

ST6018 - NEMA 24
Krokové motory Nanotec jsou k dispozici v mnoha velikostech a výkonových variantách. Kromě standardních motorů jsou k dispozici také verze na míru, motory s integrovaným enkodérem nebo motory pro specifické aplikace. Krokové motory mají dlouhou životnost a jsou speciálně navrženy pro aplikace vyžadující vysoký točivý moment a nízké rychlosti.
Produktové video
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Nm) | Délka kroku | Proud (A) | Indukčnost (mH) | Odpor (Ω) | Rozměry (mm) | Hřídel (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|---|
| ST6018X2008-A | 24 | 1,06 | 1,8° | 1,41 | 2,2 | 1,7 | 60x60x47 | ∅8x19 |
|
| ST6018X2008-B | 24 | 1,06 | 1,8° | 1,41 | 2,2 | 1,7 | 60x60x47 | ∅8x19 |
|
| ST6018X3008-A | 24 | 1,1 | 1,8° | 2,12 | 0,8 | 0,68 | 60x60x47 | ∅8x19 |
|
| ST6018X3008-B | 24 | 1,1 | 1,8° | 2,12 | 0,8 | 0,68 | 60x60x47 | ∅8x19 |
|
| ST6018M2008-A | 24 | 1,95 | 1,8° | 1,41 | 4,6 | 2 | 60x60x56 | ∅8x19 |
|
| ST6018M2008-B | 24 | 1,95 | 1,8° | 1,41 | 4,6 | 2 | 60x60x56 | ∅8x19 |
|
| ST6018M3008-A | 24 | 1,65 | 1,8° | 2,12 | 1,38 | 0,8 | 60x60x56 | ∅8x19 |
|
| ST6018M3008-B | 24 | 1,65 | 1,8° | 2,12 | 1,38 | 0,8 | 60x60x56 | ∅8x19 |
|
| ST6018K2008-A | 24 | 2,12 | 1,8° | 1,41 | 4,6 | 2,4 | 60x60x67 | ∅8x19 |
|
| ST6018K2008-B | 24 | 2,12 | 1,8° | 1,41 | 4,6 | 2,4 | 60x60x67 | ∅8x19 |
|
| ST6018L3008-A | 24 | 3,54 | 1,8° | 2,12 | 3,2 | 1,44 | 60x60x88 | ∅8x19 |
|
| ST6018L3008-B | 24 | 3,54 | 1,8° | 2,12 | 3,2 | 1,44 | 60x60x88 | ∅8x19 |
|
| ST6018D4508-A | 24 | 4 | 1,8° | 3,18 | 1,4 | 0,75 | 60x60x111 | ∅8x19 |
|
| ST6018D4508-B | 24 | 4 | 1,8° | 3,18 | 1,4 | 0,75 | 60x60x111 | ∅8x19 |
|
Ke stažení
Katalog ke stažení
katalog_ST6018.pdf
vykres_ST6018X2008-A.pdf
vykres_ST6018X2008-B.pdf
vykres_ST6018X3008-A.pdf
vykres_ST6018X3008-B.pdf
vykres_ST6018M2008-A.pdf
vykres_ST6018M2008-B.pdf
vykres_ST6018M3008-A.pdf
vykres_ST6018M3008-B.pdf
vykres_ST6018K2008-A.pdf
vykres_ST6018K2008-B.pdf
vykres_ST6018L3008-A.pdf
vykres_ST6018L3008-B.pdf
vykres_ST6018D4508-A.pdf
vykres_ST6018D4508-B.pdf
