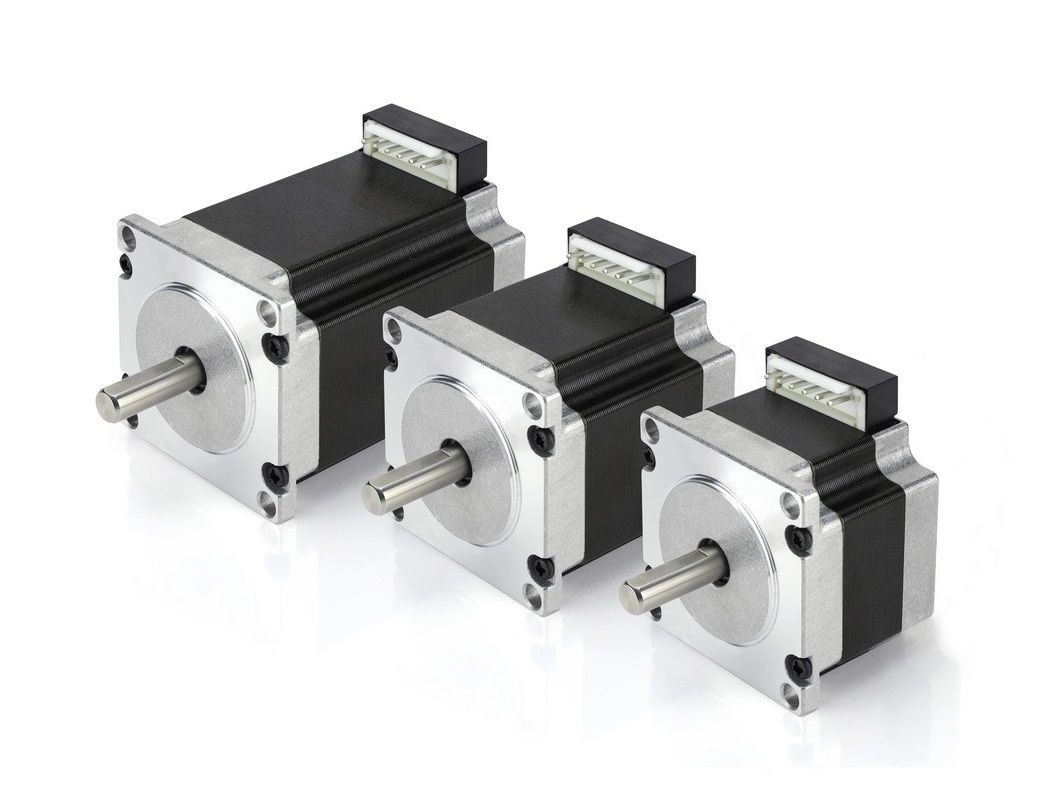

SCA5618 – NEMA 23
Krokové motory Nanotec jsou k dispozici v mnoha velikostech a výkonových variantách. Kromě standardních motorů jsou k dispozici také verze na míru, motory s integrovaným enkodérem nebo motory pro specifické aplikace. Krokové motory mají dlouhou životnost a jsou speciálně navrženy pro aplikace vyžadující vysoký točivý moment a nízké rychlosti.
Produktové video
Parametry
3D modely
Ke stažení
Mám dotaz
Specifikace – parametry
| Typové označení | NEMA | Přídrž. mom. (Nm) | Délka kroku | Proud (A) | Indukčnost (mH) | Odpor (Ω) | Rozměry (mm) | Hřídel (mm) | PDF Kat. |
|---|---|---|---|---|---|---|---|---|---|
| SCA5618X2804-A | 23 | 0,6 | 1,8° | 2,8 | 1,8 | 0,78 | 56x56x40,5 | ∅8x22,4 |
|
| SCA5618X2804-B | 23 | 0,6 | 1,8° | 2,8 | 1,8 | 0,78 | 56x56x40,5 | ∅8x22,4 |
|
| SCA5618X2804-A2 | 23 | 0,6 | 1,8° | 2,8 | 1,8 | 0,78 | 56x56x40,5 | ∅6,35x19 |
|
| SCA5618X2804-B2 | 23 | 0,6 | 1,8° | 2,8 | 1,8 | 0,78 | 56x56x40,5 | ∅6,35x19 |
|
| SCA5618X4204-A | 23 | 0,6 | 1,8° | 4,2 | 0,8 | 0,35 | 56x56x40,5 | ∅8x22,4 |
|
| SCA5618X4204-B | 23 | 0,6 | 1,8° | 4,2 | 0,8 | 0,35 | 56x56x40,5 | ∅8x22,4 |
|
| SCA5618X4204-A2 | 23 | 0,6 | 1,8° | 4,2 | 0,8 | 0,35 | 56x56x40,5 | ∅6,35x19 |
|
| SCA5618X4204-B2 | 23 | 0,6 | 1,8° | 4,2 | 0,8 | 0,35 | 56x56x40,5 | ∅6,35x19 |
|
| SCA5618M2804-A | 23 | 1,4 | 1,8° | 2,8 | 3,2 | 1 | 56x56x56 | ∅8x22,4 |
|
| SCA5618M2804-B | 23 | 1,4 | 1,8° | 2,8 | 3,2 | 1 | 56x56x56 | ∅8x22,4 |
|
| SCA5618M2804-A2 | 23 | 1,4 | 1,8° | 2,8 | 3,2 | 1 | 56x56x56 | ∅6,35x19 |
|
| SCA5618M2804-B2 | 23 | 1,4 | 1,8° | 2,8 | 3,2 | 1 | 56x56x56 | ∅6,35x19 |
|
| SCA5618M4204-A | 23 | 1,4 | 1,8° | 4,2 | 1,6 | 0,5 | 56x56x56 | ∅8x22,4 |
|
| SCA5618M4204-B | 23 | 1,4 | 1,8° | 4,2 | 1,6 | 0,5 | 56x56x56 | ∅8x22,4 |
|
| SCA5618M4204-A2 | 23 | 1,4 | 1,8° | 4,2 | 1,6 | 0,5 | 56x56x56 | ∅6,35x19 |
|
| SCA5618M4204-B2 | 23 | 1,4 | 1,8° | 4,2 | 1,6 | 0,5 | 56x56x56 | ∅6,35x19 |
|
| SCA5618L2804-A | 23 | 2,3 | 1,8° | 2,8 | 5,3 | 1,3 | 56x56x76,5 | ∅8x22,4 |
|
| SCA5618L2804-B | 23 | 2,3 | 1,8° | 2,8 | 5,3 | 1,3 | 56x56x76,5 | ∅8x22,4 |
|
| SCA5618L2804-A2 | 23 | 2,3 | 1,8° | 2,8 | 5,3 | 1,3 | 56x56x76,5 | ∅6,35x19 |
|
| SCA5618L2804-B2 | 23 | 2,3 | 1,8° | 2,8 | 5,3 | 1,3 | 56x56x76,5 | ∅6,35x19 |
|
| SCA5618L4204-A | 23 | 2,3 | 1,8° | 4,2 | 2,1 | 2,1 | 56x56x76,5 | ∅8x22,4 |
|
| SCA5618L4204-B | 23 | 2,3 | 1,8° | 4,2 | 2,1 | 2,1 | 56x56x76,5 | ∅8x22,4 |
|
| SCA5618L4204-A2 | 23 | 2,3 | 1,8° | 4,2 | 2,1 | 2,1 | 56x56x76,5 | ∅6,35x19 |
|
| SCA5618L4204-B2 | 23 | 2,3 | 1,8° | 4,2 | 2,1 | 2,1 | 56x56x76,5 | ∅6,35x19 |
|
