BLDC motory s integrovaným řízením

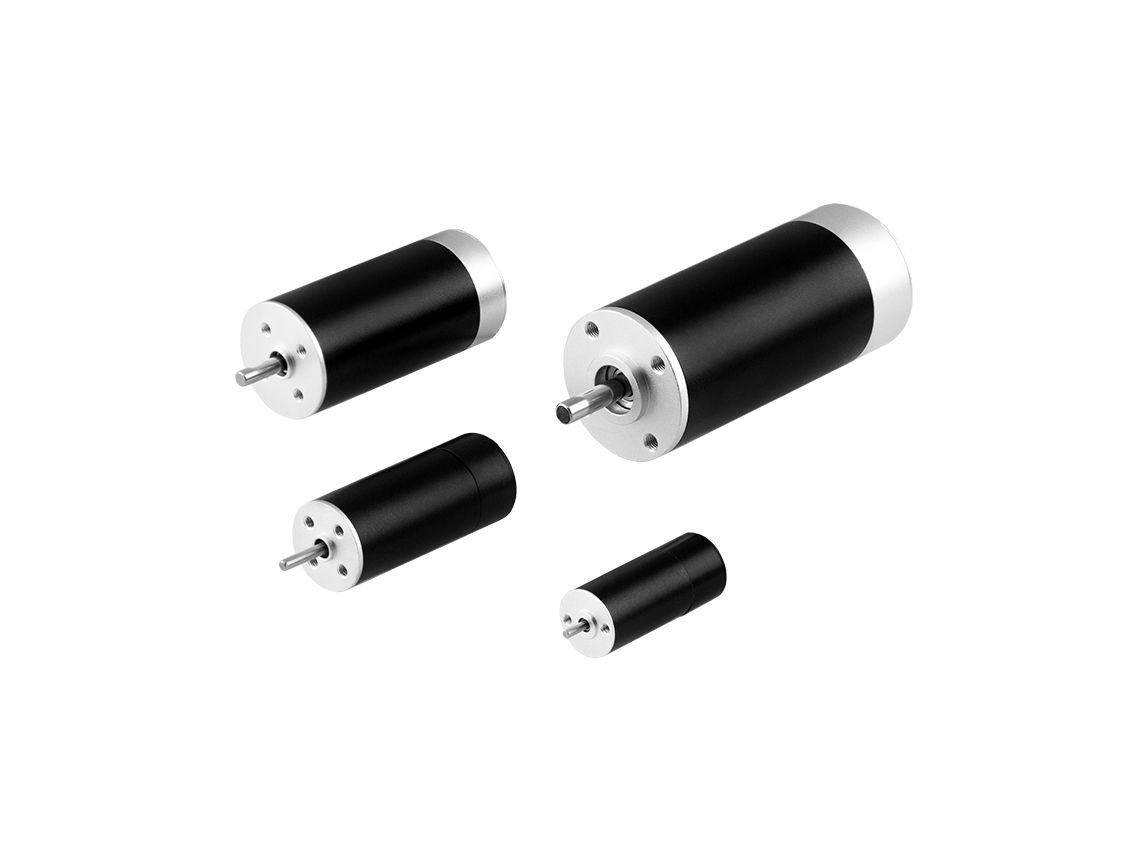

Řada ATOM SC - SVTN A 03
Tato řada obsahuje bezkartáčové, 2pólové stejnosměrné motory s integrovaným řízením. Motory jsou bezjádrové - coreless. Díky použité konstrukční technologii kombinují se vyznačují dlouhou životností při zachování hospodárnosti a snadné integrace. Miniaturizace elektroniky umožňuje zachovat nezměněný průměr motoru při mírném zvětšení jeho délky.
Parametry
Ke stažení
Mám dotaz
Specifikace – parametry
| Typ motoru SVTN A 03 | Jmenovité napětí | Otáčky bez zátěže | Proud bez zátěže | Jm. otáčky | Jm. točivý moment | Jm. proud | Krouticí moment při zastavení | Pádový proud | Maximální účinnost |
|---|---|---|---|---|---|---|---|---|---|
| V | rpm | mA | rpm | mNm | A | mNm | A | % | |
| 1228-06.. | 6 | 31000 | 140 | 27755 | 0,5 | 0,42 | 4,78 | 2,86 | 60,6 |
| 1638-06.. | 6 | 8832 | 110 | 6102 | 1,5 | 0,37 | 4,85 | 0,96 | 43,7 |
| 1638-12.. | 12 | 17664 | 100 | 14491 | 2 | 0,43 | 11,1 | 1,91 | 59,5 |
| 2238-12.. | 12 | 17445 | 220 | 14292 | 6 | 1,13 | 44,8 | 7,44 | 70,2 |
| 2238-18.. | 18 | 17830 | 150 | 14700 | 6 | 0,75 | 45,3 | 4,96 | 70,3 |
| 2238-24.. | 24 | 17721 | 110 | 14260 | 6 | 0,57 | 40,7 | 3,39 | 67,7 |
| 2246-12.. | 12 | 11570 | 170 | 10085 | 8 | 1,01 | 60,4 | 6,7 | 70,5 |
| 2246-24.. | 24 | 15627 | 140 | 12771 | 12 | 1,01 | 82,8 | 6,28 | 71,8 |
| 2452-12.. | 12 | 6904 | 103 | 5087 | 14 | 0,98 | 87 | 5,58 | 71,7 |
| 2452-24.. | 24 | 6980 | 70 | 5089 | 14 | 0,51 | 85,2 | 2,73 | 67,9 |
| 2459-12.. | 12 | 7699 | 114 | 6958 | 14 | 1,07 | 145 | 10 | 79,8 |
| 2459-24.. | 24 | 7655 | 73 | 6597 | 20 | 0,75 | 145 | 4,98 | 77,2 |
| 2854-12.. | 12 | 6878 | 121 | 5674 | 15 | 1,04 | 85,7 | 5,38 | 72,3 |
| 2854-24.. | 24 | 6700 | 76 | 5157 | 18 | 0,62 | 78,1 | 2,43 | 67,8 |
| 2863-12.. | 12 | 4168 | 70 | 3264 | 25 | 0,99 | 115 | 4,33 | 76,2 |
| 2863-24.. | 24 | 4162 | 60 | 3033 | 25 | 0,53 | 92,1 | 1,79 | 66,7 |
| 3270-12.. | 12 | 7200 | 194 | 6623 | 25 | 1,78 | 312 | 20 | 81,3 |
| 3270-24.. | 24 | 7100 | 110 | 6243 | 40 | 1,36 | 331 | 10,5 | 80,6 |
| 3673-12.. | 12 | 4070 | 148 | 3229 | 50 | 1,95 | 242 | 8,89 | 75,9 |
| 3673-24.. | 24 | 4042 | 84 | 3223 | 50 | 0,98 | 247 | 4,52 | 74,6 |
| 3683-12.. | 12 | 3278 | 137 | 2294 | 100 | 3,04 | 333 | 9,8 | 77,8 |
| 3683-24.. | 24 | 3273 | 78 | 2304 | 100 | 1,53 | 338 | 4,98 | 76,5 |
