Průměr od 16 do 20 mm
Otáčky až 80 tis. ot./min

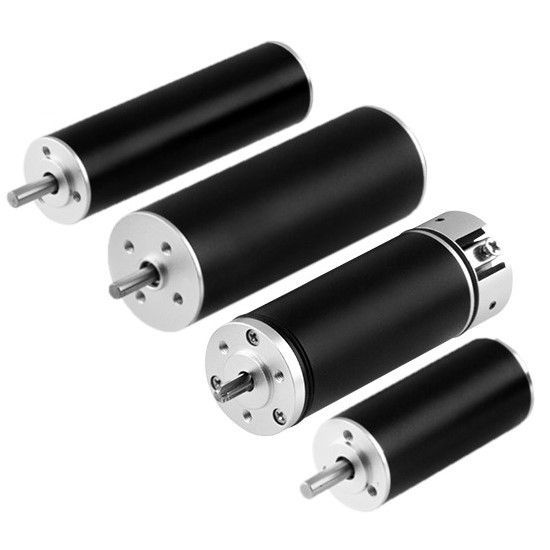

Vysokootáčkové BLDC mikromotory
Řada ATOM HS - SVTN A 02
Tato řada mikromotorů je obvykle používána pro zdravotnické aplikace, typicky chirurgické nástroje. Tyto motory jsou optimálně navržené pro vysoké otáčky. Díky přesnému vyvážení rotoru a použití speciálních ložisek je zaručena maximální stabilita a nízká hlučnost.
Popis
Specifikace – parametry
| Typ motoru SVTN A 02 | Jmenovité napětí | Otáčky bez zátěže | Proud bez zátěže | Jm. otáčky | Jm. točivý moment | Jm. proud | Krouticí moment při zastavení | Pádový proud | Maximální účinnost |
|---|---|---|---|---|---|---|---|---|---|
| V | rpm | mA | rpm | mNm | A | mNm | A | % | |
| 1636-24.. | 24 | 40273 | 90 | 37067 | 5 | 0,98 | 62,8 | 11,2 | 82,9 |
| 1636-30.. | 30 | 40225 | 77 | 36958 | 5 | 0,79 | 61,6 | 8,8 | 82,2 |
| 1636-36.. | 36 | 40760 | 72 | 37406 | 5 | 0,67 | 60,8 | 7,3 | 81,2 |
| 1644-24.. | 24 | 30580 | 95 | 28134 | 7,5 | 1,1 | 93,8 | 12,7 | 83,4 |
| 1644-30.. | 30 | 30900 | 80 | 28403 | 7,5 | 0,9 | 92,8 | 10,2 | 83 |
| 1644-36.. | 36 | 30160 | 76 | 27632 | 7,5 | 0,74 | 89,5 | 8 | 81,5 |
| 1656-24.. | 24 | 41670 | 103 | 39232 | 6 | 1,2 | 103 | 18,9 | 85,8 |
| 1656-30.. | 30 | 40775 | 89 | 38438 | 6 | 0,95 | 105 | 15,1 | 85,2 |
| 1656-36.. | 36 | 41311 | 79 | 38898 | 6 | 0,8 | 103 | 12,5 | 84,7 |
| 2040-24.. | 24 | 41392 | 69 | 37500 | 6,3 | 1,21 | 67 | 12,2 | 85,5 |
| 2040-30.. | 30 | 40700 | 60 | 36777 | 6,3 | 0,96 | 65,4 | 9,4 | 84,7 |
| 2040-36.. | 36 | 40020 | 55 | 36049 | 6,3 | 0,79 | 63,5 | 7,5 | 83,6 |
| 2053-18.. | 18 | 50202 | 136 | 45684 | 10 | 3,07 | 111 | 32,7 | 87,5 |
| 2053-24.. | 24 | 50832 | 107 | 46379 | 10 | 2,33 | 114 | 25,5 | 87,5 |
| 2053-36.. | 36 | 51448 | 81 | 46936 | 10 | 1,58 | 114 | 17,2 | 86,8 |
| 2053-48.. | 48 | 50700 | 68 | 46188 | 10 | 1,18 | 112 | 12,6 | 85,8 |
| 2057-18.. | 18 | 50202 | 210 | 46263 | 15 | 4,61 | 191 | 56,3 | 88,2 |
| 2057-24.. | 24 | 50832 | 158 | 46714 | 15 | 3,5 | 185 | 41,4 | 88 |
| 2057-36.. | 36 | 51286 | 113 | 47328 | 15 | 2,36 | 194 | 29,2 | 87,9 |
| 2057-48.. | 48 | 50700 | 94 | 46436 | 15 | 1,76 | 178 | 19,9 | 86,7 |
