Průměr 12 mm až 40 mm
Výkon od 1,1 W do 450 W
Otáčky až 19 tis. ot/min
Verze s grafitovými nebo kovovými kartáči
Kartáčové DC mikromotory

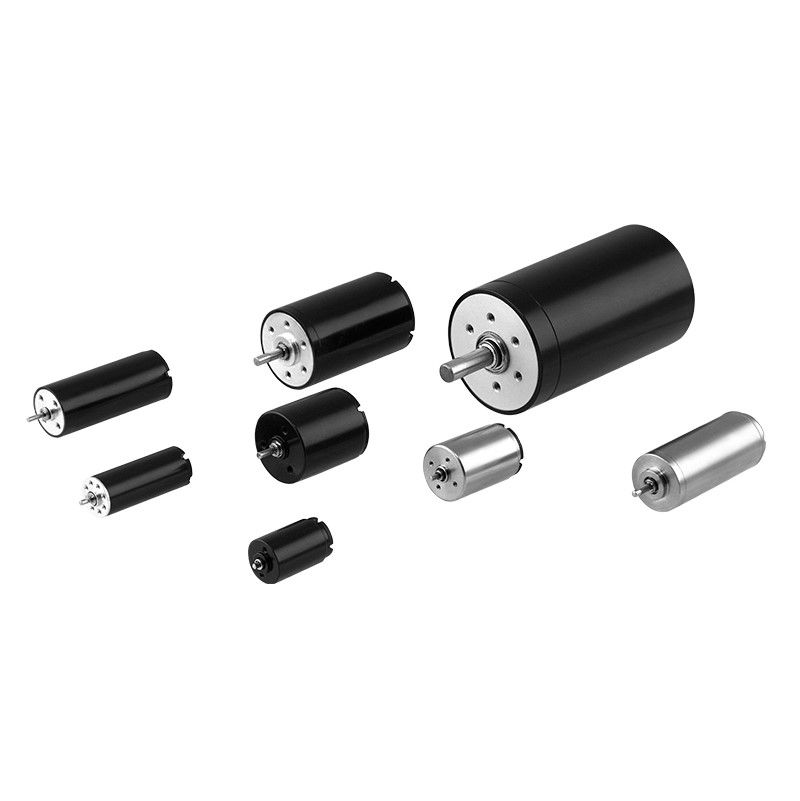

Řada ATOM DC - SVTN B 01
Tato řada obsahuje bezjádrové DC motory s kartáči v široké škále velikostí.
Bezjádrová (coreless) konstrukce stejnosměrného motoru přináší několik výhod oproti tradiční technologii s železným jádrem. První přidanou hodnotou je nižší hmotnost a setrvačnost rotoru, takže je možné dosáhnout velmi rychlého zrychlení a zpomalení. Kromě toho absence železa zajišťuje vyšší účinnost (až 90 %) než u tradičních stejnosměrných motorů. Bezjádrová konstrukce také snižuje indukčnost vinutí, což zvyšuje životnost motoru a snižuje elektromagnetické rušení.
Popis
Specifikace – parametry
Výkon | Typ motoru SVTN A 03 | Jmenovité napětí | Otáčky bez zátěže | Proud bez zátěže | Jm. otáčky | Jm. točivý moment | Jm. proud | Krouticí moment při zastavení | Pádový proud | Maximální účinnost |
---|---|---|---|---|---|---|---|---|---|---|
W | V | rpm | mA | rpm | mNm | A | mNm | A | % | |
2,5 |
1230-06.. | 6 | 13500 | 22.0 | 10800 | 1.4 | 0.4 | 7.0 | 1.69 | 78.5 |
1230-12.. | 12 | 11400 | 16.0 | 9120 | 1.5 | 0.2 | 7.6 | 0.78 | 77.7 | |
1230-15.. | 15 | 13500 | 15.0 | 10800 | 1.8 | 0.2 | 9.2 | 0.89 | 79.9 | |
1230-24.. | 24 | 15000 | 8.0 | 12000 | 2.7 | 0.2 | 13.4 | 0.90 | 80.0 | |
1,1 | 1320-3.7.. | 3.7 | 9500 | 35.0 | 7600 | 0.9 | 0.288 | 4.58 | 1.30 | 69.9 |
1320-06.. | 6 | 12000 | 30 | 9600 | 1.5 | 0.358 | 7.41 | 1.63 | 71.1 | |
1320-12.. | 12 | 13000 | 16 | 10400 | 1.0 | 0.133 | 5.1 | 0.60 | 70.0 | |
1320-24.. | 24 | 12000 | 10 | 9600 | 1.19 | 0.074 | 5.93 | 0.33 | 68.21 | |
3,5 | 1331-3.. | 3 | 12000 | 45.0 | 9600 | 2.1 | 0.9 | 10.3 | 4.400 | 80.8 |
1331-06.. | 6 | 11000 | 30.0 | 8800 | 2.4 | 0.5 | 12.1 | 2.400 | 75.8 | |
1331-12.. | 12 | 11600 | 18.0 | 9280 | 2.0 | 0.2 | 10.1 | 1.080 | 69.4 | |
1331-24.. | 24 | 16200 | 12.0 | 12960 | 4.1 | 0.4 | 21.0 | 1.570 | 70.5 | |
2,2 | 1524-03.. | 3 | 10700 | 40 | 8560 | 1.6 | 0.6 | 7.8 | 3.0 | 78.2 |
1524-06.. | 6 | 12300 | 20 | 9840 | 1.8 | 0.4 | 9.1 | 2.0 | 81.0 | |
1524-12.. | 12 | 11800 | 11 | 9440 | 1.7 | 0.2 | 8.7 | 0.9 | 79.3 | |
1524-24.. | 24 | 9500 | 4 | 7600 | 1.4 | 0.1 | 7.0 | 0.3 | 78.2 | |
2,8 | 1625-3.7.. | 3.7 | 8500 | 50 | 6800 | 2.5 | 0.67 | 12.7 | 3.15 | 76.4 |
1625-06.. | 6 | 9800 | 20 | 7840 | 2.8 | 0.50 | 14.0 | 2.43 | 82.7 | |
1625-12.. | 12 | 10800 | 15 | 8640 | 2.7 | 0.27 | 13.5 | 1.30 | 79.7 | |
1625-24.. | 24 | 11000 | 6 | 8800 | 3.0 | 0.15 | 15.2 | 0.74 | 82.8 | |
2,8 | 1625-06.. | 6 | 11500 | 80 | 8108 | 2.71 | 0.65 | 09.2 | 2.00 | 64.0 |
1625-09.. | 9 | 12500 | 65 | 9125 | 3.10 | 0.53 | 11.5 | 1.80 | 65.6 | |
1625-12.. | 12 | 13600 | 50 | 9928 | 3.19 | 0.44 | 11.8 | 1.50 | 66.8 | |
1625-24.. | 24 | 11800 | 32 | 8614 | 3.64 | 0.23 | 13.5 | 0.82 | 66.2 | |
4,2 | 1640-03.. | 3 | 10000 | 50 | 8000 | 3.1 | 1.14 | 15.5 | 05.5 | 81.8 |
1640-06.. | 6 | 9200 | 28 | 7360 | 3.3 | 0.56 | 16.3 | 02.7 | 80.6 | |
1640-12.. | 12 | 14000 | 60 | 11200 | 10.0 | 1.29 | 49.8 | 06.2 | 81.3 | |
1640-24.. | 24 | 13000 | 25 | 10400 | 10.4 | 0.62 | 52.0 | 3.0 | 82.6 | |
6,8 | 1640-06.. | 6 | 12200 | 70 | 9516 | 4.5 | 01.4 | 20.5 | 4.50 | 76.6 |
1640-12.. | 12 | 10400 | 45 | 8112 | 6.6 | 0.65 | 29.9 | 2.80 | 76.2 | |
1640-24.. | 24 | 10000 | 30 | 7550 | 8.7 | 0.41 | 35.3 | 1.60 | 74.5 | |
2,9 | 1725-06.. | 6 | 10000 | 23 | 8000 | 2.19 | 0.41 | 11.0 | 1.96 | 79.5 |
1725-09.. | 9 | 10000 | 30 | 8000 | 2.6 | 0.28 | 10.3 | 1.26 | 71.5 | |
1725-12.. | 12 | 10000 | 20 | 8000 | 2.68 | 0.24 | 13.4 | 1.21 | 77.5 | |
1725-24.. | 24 | 10000 | 8 | 8000 | 2.72 | 0.14 | 13.6 | 0.61 | 81.4 | |
3,9 | 1725-06.. | 6 | 11000 | 90 | 8140 | 3.55 | 0.79 | 13.66 | 2.80 | 67.4 |
1725-12.. | 12 | 10000 | 50 | 7400 | 3.28 | 0.35 | 12.60 | 1.17 | 67.8 | |
1725-24.. | 24 | 10000 | 22 | 7300 | 3.81 | 0.19 | 14.10 | 0.66 | 66.6 | |
14 | 1740-06.. | 6 | 13500 | 120 | 11408 | 6.0 | 1.54 | 38.5 | 9.30 | 78.6 |
1740-12.. | 12 | 22000 | 130 | 18590 | 9.5 | 1.97 | 61.2 | 12.00 | 80.3 | |
1740-24.. | 24 | 16000 | 48 | 13520 | 9.8 | 0.74 | 63.1 | 4.50 | 80.4 | |
4,2 | 2225-03.. | 3 | 7600 | 70 | 6764 | 2.35 | 0.70 | 21.3 | 5.80 | 79.2 |
2225-06.. | 6 | 8200 | 30 | 6806 | 3.28 | 0.50 | 19.3 | 2.82 | 80.4 | |
2225-09.. | 9 | 8500 | 25 | 7480 | 2.60 | 0.29 | 21.7 | 2.20 | 79.5 | |
2225-12.. | 12 | 8300 | 20 | 6889 | 4.13 | 0.32 | 24.3 | 1.80 | 80.0 | |
2225-24.. | 24 | 7800 | 6 | 6474 | 3.44 | 0.12 | 20.2 | 0.70 | 82.3 | |
8,1 | 2225-06.. | 6 | 13500 | 100 | 11340 | 3.67 | 0.98 | 22.9 | 5.60 | 75.1 |
2225-12.. | 12 | 15800 | 90 | 13272 | 5.13 | 0.81 | 32.1 | 4.60 | 74.0 | |
2225-18.. | 18 | 11800 | 60 | 9676 | 6.24 | 0.50 | 34.7 | 2.50 | 71.4 | |
2225-24.. | 24 | 12000 | 45 | 9960 | 5.56 | 0.34 | 32.7 | 1.80 | 70.9 | |
5,5 | 2230-06.. | 6 | 8300 | 48 | 7387 | 2,81 | 0,46 | 25,6 | 3,8 | 78,8 |
2230-09.. | 9 | 12200 | 60 | 10858 | 2,39 | 0,41 | 21,7 | 3,2 | 74,5 | |
2230-12.. | 12 | 10200 | 24 | 9078 | 2,73 | 0,27 | 24,9 | 2,26 | 80,4 | |
2230-15.. | 15 | 11000 | 8 | 9790 | 2,7 | 0,22 | 24,5 | 1,9 | 87,4 | |
2230-24.. | 24 | 9000 | 6 | 8010 | 1,37 | 0,06 | 12,4 | 0,5 | 79,3 | |
7 | 2230-06.. | 6 | 11300 | 90 | 9492 | 3,91 | 0,88 | 24,45 | 5 | 74,97 |
2230-12.. | 12 | 12200 | 65 | 10248 | 5,22 | 0,63 | 32,6 | 3,6 | 74,93 | |
2230-18.. | 18 | 10800 | 45 | 9234 | 5,79 | 0,42 | 39,96 | 2,6 | 75,42 | |
2230-24.. | 24 | 11000 | 30 | 9405 | 5,26 | 0,29 | 36,26 | 1,8 | 75,85 | |
35 | 2864-06.. | 6 | 7500 | 320 | 6675 | 19,63 | 2,92 | 178,5 | 24 | 78,2 |
2864-12 | 12 | 7300 | 240 | 6497 | 26,46 | 1,95 | 240,5 | 15,8 | 76,9 | |
2864-24.. | 24 | 7300 | 64 | 6497 | 32,71 | 1,11 | 297,4 | 9,6 | 84,3 | |
260 | 3571-12.. | 12 | 7400 | 250 | 6771 | 115,17 | 7,71 | 1355 | 88 | 89,6 |
3571-15.. | 15 | 7100 | 160 | 6497 | 81,76 | 4,23 | 961,9 | 48 | 88,8 | |
3571-18.. | 18 | 6600 | 150 | 6039 | 82,35 | 3,32 | 968,8 | 37,5 | 87,8 | |
3571-24.. | 24 | 7900 | 150 | 7229 | 117,62 | 4,22 | 1383,8 | 48 | 89,1 | |
3571-48.. | 48 | 7600 | 80 | 6118 | 245,1 | 4,16 | 1256,9 | 21 | 88 | |
87 | 4050-12.. | 12 | 7600 | 260 | 6612 | 57,79 | 4,13 | 444,5 | 30 | 82,2 |
4050-15.. | 15 | 7600 | 200 | 6612 | 57,83 | 3,29 | 444,8 | 24 | 82,6 | |
4050-24.. | 24 | 7850 | 150 | 6712 | 77,05 | 2,81 | 531,4 | 18,5 | 82,8 | |
4050-36.. | 36 | 8000 | 60 | 6640 | 72,18 | 1,75 | 424,6 | ?? | 85,1 | |
4050-48.. | 48 | 9500 | 40 | 8075 | 75,41 | 1,61 | 502,8 | 10,5 | 88 | |
450 | 4070-12.. | 12 | 8200 | 500 | 7585 | 161,41 | 12,09 | 2152,1 | 155 | 89 |
4070-24.. | 24 | 7600 | 180 | 7030 | 181,25 | 6,2 | 2416,7 | 80,5 | 90,8 | |
4070-36.. | 36 | 7500 | 180 | 6900 | 189,36 | 4,33 | 2367 | 52 | 88,6 | |
4070-48.. | 48 | 7600 | 100 | 6992 | 196,86 | 3,37 | 2460,7 | 41 | 90,4 | |
4070-48.. | 48 | 2200 | 18 | 1606 | 172,37 | 0,85 | 638,4 | 3,1 | 85,3 |
