Průměr od 12 do 40 mm
Kontinuální točivý moment až 200 mNm
K dispozici převodovky a enkodéry

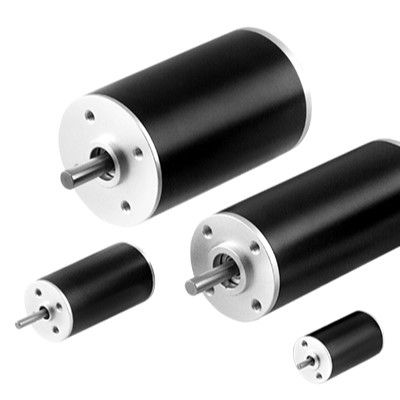

Bezjádrové BLDC motory
Řada ATOM EC - SVTN A 01
Výhodou bezjádrové technologie je točivý moment a vysoká rychlost vzhledem k velikosti. Bezkartáčové motory Servotecnica používají hallovy snímače jako standardní variantu, navíc mají možnost magnetického ekodéru. Díky snímačům je možné řídit rychlost otáčení a díky absenci ozubení zajistit vysoký výkon a přesnost.
Popis
Specifikace – parametry
Typ motoru SVTN A 01 | Jmenovité napětí | Otáčky bez zátěže | Proud bez zátěže | Jm. otáčky | Jm. točivý moment | Jm. proud | Krouticí moment při zastavení | Pádový proud | Maximální účinnost |
---|---|---|---|---|---|---|---|---|---|
V | rpm | mA | rpm | mNm | A | mNm | A | % | |
1220-06.. | 6 | 25000 | 69 | 16536 | 1,5 | 0,75 | 4,43 | 2,07 | 66,8 |
1220-09.. | 9 | 36890 | 83 | 29888 | 1,3 | 0,66 | 6,85 | 3,1 | 70 |
1230-06.. | 6 | 25310 | 122 | 20719 | 3 | 1,47 | 16,5 | 7,55 | 76,2 |
1230-09.. | 9 | 25100 | 90 | 20565 | 3 | 0,98 | 16,6 | 5,03 | 75 |
1230-12.. | 12 | 24930 | 72 | 20449 | 3 | 0,74 | 16,7 | 3,77 | 74,3 |
1630-12.. | 12 | 23220 | 210 | 19138 | 3,5 | 0,95 | 19,9 | 4,44 | 61,3 |
1630-18.. | 18 | 23511 | 150 | 19506 | 3,5 | 0,65 | 20,5 | 3,1 | 60,9 |
1630-24.. | 24 | 23760 | 100 | 19203 | 3,5 | 0,48 | 18,2 | 2,09 | 61 |
1636-06.. | 6 | 13835 | 150 | 11412 | 6 | 1,62 | 34,3 | 8,57 | 75,3 |
1636-09.. | 9 | 14533 | 110 | 11930 | 6 | 1,14 | 33,5 | 5,88 | 74,5 |
1636-12.. | 12 | 14460 | 70 | 11615 | 6 | 0,84 | 30,5 | 3,99 | 75,3 |
1636-24.. | 24 | 14668 | 50 | 12005 | 6 | 0,44 | 33 | 2,21 | 72,2 |
2040-12.. | 12 | 17780 | 149 | 15083 | 10 | 1,72 | 65,9 | 10,5 | 77,6 |
2040-18.. | 18 | 18360 | 137 | 16171 | 10 | 1,22 | 83,9 | 9,23 | 77,1 |
2040-24.. | 24 | 18500 | 105 | 16042 | 10 | 0,93 | 75,3 | 6,28 | 75,8 |
2040-36.. | 36 | 18880 | 83 | 16164 | 10 | 0,64 | 69,5 | 3,98 | 73,2 |
2232-06.. | 6 | 11700 | 230 | 9585 | 6 | 1,5 | 33,2 | 7,23 | 67,5 |
2232-12.. | 12 | 11184 | 150 | 9023 | 6 | 0,76 | 31,1 | 7,23 | 62 |
2232-18.. | 18 | 12080 | 86 | 9937 | 6 | 0,52 | 33,8 | 7,23 | 66,6 |
2232-24.. | 24 | 12164 | 60 | 9358 | 6 | 0,39 | 26,00 | 7,23 | 64 |
2248-12.. | 12 | 13004 | 179 | 11426 | 18 | 2,24 | 148 | 17,2 | 80,6 |
2248-24.. | 24 | 12930 | 102 | 11413 | 18 | 1,13 | 153 | 8,88 | 79,7 |
2248-36 | 36 | 13390 | 82 | 11749 | 18 | 0,79 | 147 | 5,88 | 77,8 |
2248-48.. | 48 | 13641 | 69 | 12159 | 18 | 0,61 | 166 | 5,07 | 78 |
2260-12.. | 12 | 16360 | 440 | 14517 | 28 | 4,49 | 249 | 36,4 | 79,2 |
2260-24.. | 24 | 16086 | 230 | 14441 | 28 | 2,22 | 274 | 19,7 | 79,5 |
2260-36.. | 36 | 16030 | 170 | 14364 | 28 | 1,49 | 269 | 12,9 | 78,4 |
2260-48.. | 48 | 16200 | 110 | 14530 | 28 | 1,11 | 272 | 9,82 | 79,9 |
2446-12.. | 12 | 14150 | 249 | 12678 | 18 | 2,5 | 173 | 21,9 | 79,8 |
2446-24 | 24 | 13872 | 124 | 12487 | 18 | 1,23 | 180 | 11,2 | 80 |
2446-36.. | 36 | 13920 | 106 | 12662 | 18 | 0,84 | 199 | 8,28 | 78,6 |
2446-48.. | 48 | 13870 | 79 | 12446 | 18 | 0,63 | 175 | 5,46 | 77,4 |
2453-12.. | 12 | 15083 | 308 | 13938 | 20 | 2,96 | 263 | 35,3 | 82,2 |
2453-24.. | 24 | 15398 | 156 | 14347 | 20 | 1,51 | 293 | 20 | 83,1 |
2453-36.. | 36 | 15202 | 115 | 14211 | 20 | 1,01 | 307 | 13,8 | 82,6 |
2453-48.. | 48 | 15310 | 94 | 14263 | 20 | 0,77 | 293 | 9,96 | 81,5 |
2845-12.. | 12 | 13737 | 202 | 12232 | 18 | 2,38 | 164 | 20,1 | 81 |
2845-24.. | 24 | 13756 | 128 | 12342 | 18 | 1,22 | 175 | 10,8 | 79,4 |
2845-36.. | 36 | 13783 | 84 | 12432 | 18 | 0,81 | 184 | 7,53 | 80 |
2845-48.. | 48 | 13400 | 79 | 11903 | 18 | 0,61 | 161 | 4,87 | 76,1 |
2854-12.. | 12 | 8031 | 142 | 6646 | 35 | 2,62 | 203 | 14,5 | 81,2 |
2854-24 | 24 | 8336 | 94 | 7084 | 35 | 1,38 | 233 | 8,66 | 80,3 |
2854-36 | 36 | 8175 | 65 | 6891 | 35 | 0,91 | 223 | 5,43 | 79,3 |
2854-48.. | 48 | 8325 | 51 | 6805 | 35 | 0,7 | 192 | 3,58 | 77,6 |
2864-12.. | 12 | 7956 | 182 | 6712 | 50 | 3,68 | 320 | 22,6 | 82,8 |
2864-24.. | 24 | 8014 | 104 | 6840 | 50 | 1,87 | 341 | 12,1 | 82,3 |
2864-36.. | 36 | 8275 | 92 | 7053 | 50 | 1,31 | 339 | 8,33 | 80,1 |
2864-48.. | 48 | 7960 | 59 | 6782 | 50 | 0,94 | 338 | 5,99 | 81,1 |
3242-12.. | 12 | 9319 | 380 | 8198 | 25 | 2,46 | 208 | 17,6 | 72,8 |
3242-24.. | 24 | 9516 | 210 | 8364 | 25 | 1,27 | 206 | 8,99 | 71,8 |
3242-36.. | 36 | 9269 | 120 | 8219 | 25 | 0,81 | 221 | 6,19 | 74,1 |
3242-48.. | 48 | 9389 | 90 | 8124 | 25 | 0,61 | 186 | 3,98 | 72,2 |
3260-12.. | 12 | 10845 | 430 | 9889 | 50 | 5,2 | 567 | 54,5 | 83 |
3260-24.. | 24 | 11038 | 190 | 10027 | 50 | 2,62 | 546 | 26,7 | 83,8 |
3260-36.. | 36 | 10937 | 130 | 9931 | 50 | 1,73 | 544 | 17,6 | 83,5 |
3260-48.. | 48 | 11125 | 90 | 10087 | 50 | 1,31 | 536 | 13,2 | 84,2 |
