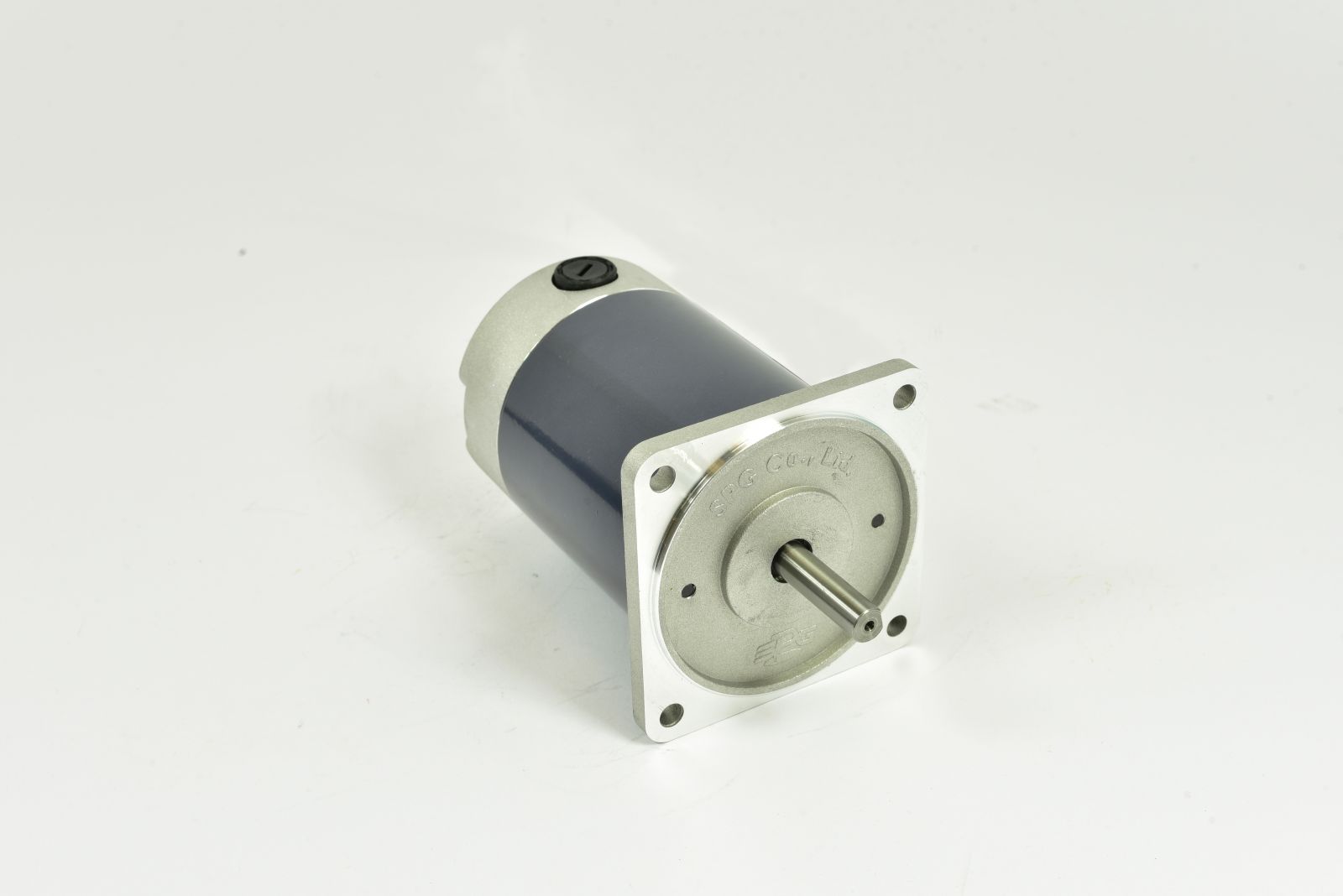

Asynchronní motory značky SPG, někdy označované též jako indukční motory, vynikají velice kompaktními rozměry. Jedná se o čtyřpólové motory, buď s jednofázovým nebo třífázovým napájecím napětím, Motory jsou standardně vybané vratnou tepelnou ochranou, která v případě přehřátí motoru např. vlivem přetížení odpojí motor od napájení. Tepelná ochrana může být zapojená do série s vinutím, nebo může být vyvedena do svorkovnice. Motory nabízíme buď s plnou výstupní hřídelí s drážkou, nebo s pastorkem, který je vhodný pro kombinaci s čelní nebo šnekovou převodovkou od stejného výrobce.
Kompaktní AC motory - Asynchronní elektromotory
- Čtyřpólový asynchronní indukční motor
- Jednofázové napájení o výkonu 6 W až 90 W, třífázové provedení o výkonu 25 W až 200 W
- Vhodné pro kontinuální provoz S1
- Motory se svorkovnicí IP54, více informací o motorech se svorkovnicí na této stránce
- Motory bez svorkovnice IP20
- Tepelná ochrana motoru
- Motory lze dodat včetně čelní nebo šnekové převodovky s převodovým stupněm i= 3 až 2000
Popis
Specifikace – parametry
| Typové označení | Výkon (W) | Počet fází | Napětí (V) | Frekv. (Hz) | Proud (A) | Rozběh mom. (Nm) | Jm. mom. (Nm) | Otáčky (1/min) | Velikost (mm) | PDF Katalog |
|---|---|---|---|---|---|---|---|---|---|---|
| S6I06GXCE | 6 | 1 | 230 | 50 | 0,085 | 0,053 | 0,052 | 1200 | 60 |
|
| S7I15GXCE | 15 | 1 | 230 | 50 | 0,17 | 0,083 | 0,130 | 1200 | 70 |
|
| S8I15GXCE | 1 | 230 | 50 | 0,165 | 0,103 | 0,135 | 1200 | 80 |
|
|
| S8I25GXCE | 25 | 1 | 230 | 50 | 0,24 | 0,120 | 0,215 | 1200 | 80 |
|
| S8I25GTCE | 3 | 220 | 50 | 0,28 | 0,420 | 0,190 | 1350 | 80 | ||
| S8I25GSCE | 3 | 400 | 50 | 0,14 | 0,350 | 0,210 | 1250 | 80 | ||
| S9I40GX□CE | 40 | 1 | 230 | 50 | 0,36 | 0,190 | 0,325 | 1250 | 90 |
|
| S9I40GT□CE | 3 | 220 | 50 | 0,39 | 0,760 | 0,300 | 1350 | 90 | ||
| S9I40GS□CE | 3 | 400 | 50 | 0,21 | 0,690 | 0,330 | 1300 | 90 | ||
| S9I60GX□CE | 60 | 1 | 230 | 50 | 0,48 | 0,355 | 0,475 | 1300 | 90 |
|
| S9I60GT□CE | 3 | 220 | 50 | 0,80 | 1,135 | 0,440 | 1350 | 90 | ||
| S9I60GS□CE | 3 | 400 | 50 | 0,29 | 0,930 | 0,470 | 1300 | 90 | ||
| S9I90GX□CE | 90 | 1 | 230 | 50 | 0,70 | 0,500 | 0,705 | 1300 | 90 |
|
| S9I90GT□CE | 3 | 220 | 50 | 0,68 | 1,300 | 0,680 | 1350 | 90 | ||
| S9I90GS□CE | 3 | 400 | 50 | 0,35 | 1,170 | 0,690 | 1300 | 90 | ||
| S9I150GTCE | 150 | 3 | 220 | 50 | 1,00 | 2,200 | 1,130 | 1300 | 90 |
|
| S9I150GSCE | 3 | 400 | 50 | 0,49 | 1,900 | 1,170 | 1250 | 90 | ||
| S9I200GTCE |
200 |
3 | 220 | 50 | 1,30 | 3,000 | 1,500 | 1300 | 90 |
|
| S9I200GSCE | 3 | 400 | 50 | 0,64 | 3,000 | 1,600 | 1250 | 90 |
Výstupní otáčky a momenty motorů v kombinaci s čelní převodovkou najdete v PDF katalozích v tabulce.
Ke stažení
Katalog ke stažení
SPG - asynchronni motory 6w.pdf
SPG - asynchronni motory 15w_70.pdf
SPG - asynchronni motory 15w_80.pdf
SPG - asynchronni motory 25w.pdf
SPG - asynchronni motory 40w.pdf
SPG - asynchronni motory 60w.pdf
SPG - asynchronni motory 90w.pdf
SPG - asynchronni motory 150w.pdf
SPG - asynchronni motory 200w_90.pdf
3D modely
SPG - asynchronni motory 6W_3D.zip
SPG - asynchronni motory 7_15W_3D.zip
SPG - asynchronni motory 8_15W_3D.zip
SPG - asynchronni motory 8_25W_3D.zip
SPG - asynchronni motory 9_40W_3D.zip
SPG - asynchronni motory 9_60W_3D.zip
SPG - asynchronni motory 9_90W_3D.zip
SPG - asynchronni motory 9_150W_3D.zip
SPG - asynchronni motory 9_200W_3D.zip
